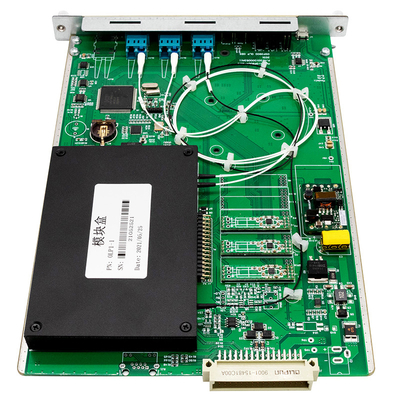

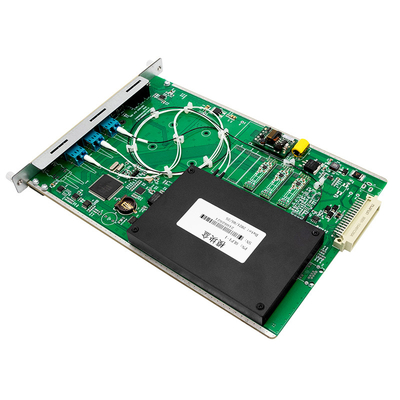

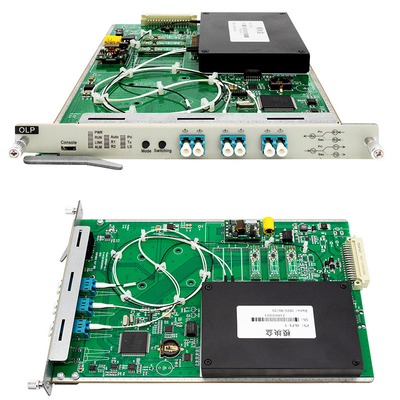

1+1 OLP Board de protecção de linhas ópticas
Diagrama do produto
| Função |
Descrição |
| Modelo OLP |
3800-OLP1:1A3-A0 |
| Faixa de comprimento de onda de trabalho |
1260 nm ≈ 1650 nm |
| Tipo de OLP |
OLP-1:1 ((Escolha enviar e receber) |
| Tempo de mudança |
< 35 ms |
| Perda introdutora |
Percurso de trabalho |
< 1,3 dB |
| Percurso alternativo |
< 1,3 dB |
| Faixa de potência óptica do monitor |
-50 dBm+25 dBm |
| Cenários de aplicação |
Protecção de linhas ópticas |
| Função de gestão da rede |
Apoio à monitorização em tempo real da potência óptica OLP, programação ativa de comutação, gestão de desempenho, gestão de roteamento e outras funções |
| Número de vagas ocupadas |
Suporte OSP3800 chassi de série completa, ocupa 1 slot, (0,5U) |
| Interface óptica |
LC/UPC |
| Consumo máximo de energia |
5W |
| MTBF |
> 100 000 horas |
- O cartão OLP Olycom plug and play pode ser bem integrado no chassi da série OM3800 1U / 2U / 3U / 5U e ocupa um slot de 0,5U.
- Pode monitorizar o estado do sinal das vias ópticas principal e de apoio em tempo real.A comutação segura pode ser realizada automaticamente nas rotas primária e de backup para garantir a recuperação rápida dos sinais ópticos do sistema.
- A tecnologia OLP completa as operações de comutação de rota na camada óptica.
- A protecção da camada óptica tem vantagens incomparáveis na protecção das empresas da camada superior e é uma solução ideal para a comunicação sem bloqueio.
Interface e indicador
| Marcação de interface |
Nome |
Função/ligação |
| Rx |
Interface de saída local OLP |
Conectar-se à porta de recepção do dispositivo local |
| Tx |
Interface de recepção local OLP |
Conecte-se à porta de transmissão do dispositivo local |
| R1 |
Interface de recepção da rota principal |
Conectar-se ao peer T1 |
| T1 |
Interface de saída de roteamento principal |
Conectar-se ao peer R1 |
| R2 |
Interface de recepção da rota em espera |
Conectar-se ao peer T2 |
| T2 |
Interface de saída da rota de espera |
Conectar-se ao par R2 |
| M1/M2 |
Porta de acesso OTDR |
Teste de linhas defeituosas nas vias de transmissão |
| Marcação de interface |
Nome |
Descrição |
| PWR |
Indicador de potência do OLP |
Ligado, a fonte de alimentação do OLP está normal.
desligado, falha de alimentação
|
| RUN (em inglês) |
Indicador de funcionamento do OLP |
Ligado, o OLP está a funcionar normalmente.
Desliga, há uma falha operacional.
|
| Auto |
Indicador do modo de funcionamento do OLP |
Ativado, em modo automático
desligado: funcionamento em modo manual
|
| R1 |
Indicador de recepção da rota principal da OLP |
Ligado, recepção normal.
Desligado, recepção anormal.
|
| R2 |
Indicador de receção da rota de espera do OLP |
Ligado, recepção normal.
Desligado, recepção anormal.
|
| Pri |
Indicador de trabalho da rota principal |
A trabalhar na rota principal |
| Tx |
Indicador de recepção local |
Ligado, recepção normal.
Desligado, recepção anormal.
|
| LS |
Estado de funcionamento da fonte óptica interna do dispositivo |
Ligado, indica funcionamento normal
Desligado, indica anormalidade.
|
Manutenção
A utilização razoável e o armazenamento adequado dos equipamentos podem manter bons indicadores de desempenho durante um período prolongado, prolongando a sua vida útil.
Os dispositivos devem evitar fortes vibrações mecânicas, colisões, quedas e outros danos mecânicos.e medidas impermeáveis.
Os equipamentos devem ser mantidos regularmente limpos e o ambiente de trabalho deve estar livre de gases corrosivos, tais como ácidos ou álcalis.Você pode usar uma toalha limpa, umedecida com água ou água com sabão para limpar suavemente o chassi e painéisÉ proibido o uso de solventes como o álcool para limpeza.
Ao remover cabos de fibra óptica, cubra-os imediatamente com tampas de poeira para evitar que objetos duros, poeira ou outros contaminantes toquem as faces finais da fibra.
Monitorização em tempo real em linha do estado de funcionamento do disco OLP
Monitorização em tempo real em linha do roteamento operacional actual dos OLP
Monitorização em tempo real em linha do modo de funcionamento manual ou automático do OLP
Monitorização em tempo real em linha da potência óptica de recepção e transmissão do lado do acesso da OLP
Monitorização em tempo real da potência óptica e de transmissão de roteamento primário e secundário da OLP
