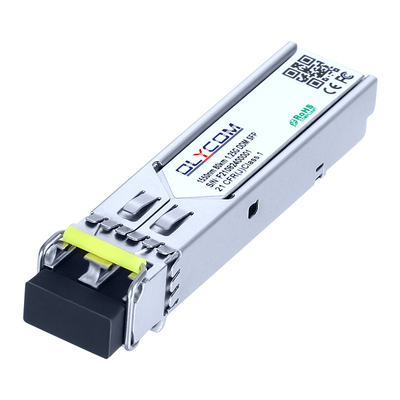

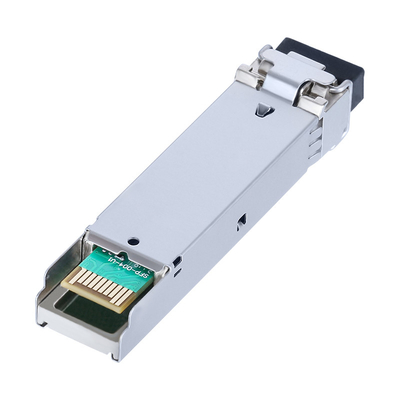

Compatível com Cisco 1.25G 80Km 1550nm
Modulo SFP de transceptor de fibra óptica SM duplex LC
Introdução do módulo SFP de 1,25 Gbps
- Os transceptores SFP são módulos de alto desempenho e econômicos que suportam taxa de dados de 1,25 Gbps e distância de transmissão de 80 km com SMF.
- O transceptor é composto por três seções: um transmissor a laser DFB, um fotodiodo PIN integrado com um pré-amplificador de trans-impedência (TIA) e uma unidade de controle MCU.Todos os módulos satisfazem os requisitos de segurança do laser da classe I.
- Os transceptores são compatíveis com as funções de diagnóstico digital SFP-8472 e SFP Multi-Source Agreement.
Classificações máximas absolutas
| Parâmetro |
Símbolo |
Min. |
Max. |
Unidade |
| Tensão de alimentação |
Vcc |
-Não.5 |
4.5 |
V |
| Temperatura de armazenamento |
T |
- 40 |
+ 85 |
°C |
| Umidade de funcionamento |
- |
5 |
85 |
% |
Ambiente de funcionamento recomendado
| Parâmetro |
Símbolo |
Min. |
Tipico |
Max. |
Unidade |
| Temperatura da caixa de funcionamento |
Padrão |
Tc |
0 |
|
+ 70 |
°C |
| Extensão |
- 20 |
|
+ 80 |
°C |
| Indústria |
- 40 |
|
+ 85 |
°C |
| Tensão de alimentação |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Corrente de alimentação |
C.I.C. |
|
|
300 |
mA |
| Taxa de dados |
|
0.1 |
1.25 |
|
Gbit/s |
Características ópticas e eléctricas
| Parâmetro |
Símbolo |
Min. |
Tipico |
Max. |
Unidade |
Notas |
| Transmissor |
| Comprimento de onda central |
λc |
1530 |
1550 |
1570 |
nm |
|
| Largura espectral ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Relação de supressão no modo lateral |
SMSR |
30 |
- |
- |
dB |
|
| Potência média de saída |
Pfora. |
0 |
|
+5 |
dBm |
1 |
| Taxa de extinção |
Urgência |
9.0 |
|
|
dB |
|
| Diferencial de balanço de entrada de dados |
VIN |
180 |
|
1200 |
mV |
2 |
| Impedância diferencial de entrada |
ZIN |
90 |
100 |
110 |
Ó |
|
| Desativar TX |
Desativar |
|
2.0 |
|
Vcc |
V |
|
| Ativar |
|
0 |
|
0.8 |
V |
|
| Falha do TX |
Culpa |
|
2.0 |
|
Vcc |
V |
|
| Normal |
|
0 |
|
0.8 |
V |
|
| Receptor |
| Comprimento de onda central |
λc |
1260 |
|
1610 |
nm |
|
| Sensibilidade do receptor |
|
|
|
- 26 anos. |
dBm |
3 |
| Sobrecarga do receptor |
|
- Um. |
|
|
dBm |
3 |
| Ativos líquidos |
LOSD |
|
|
- 27 |
dBm |
|
| Período de validade |
LOSA |
- 38 anos. |
|
|
dBm |
|
| LOS Histerese |
|
0.5 |
|
4 |
dB |
|
| Diferencial de balanço de saída de dados |
Vfora. |
600 |
800 |
1000 |
mV |
4 |
| LOS |
Alto |
2.0 |
|
Vcc |
V |
|
| Baixo |
|
|
0.8 |
V |
|
Dimensões mecânicas
Informações de encomenda
| ParteNumber |
Descrição do produto |
| OSPL1G80D |
1550nm, 1,25Gbps, LC, 80km, 0°C~+70°C, com DDM |
| OSPL1G80DI |
1550nm, 1,25Gbps, LC, 80km, -40°C~+85°C, com DDM |
