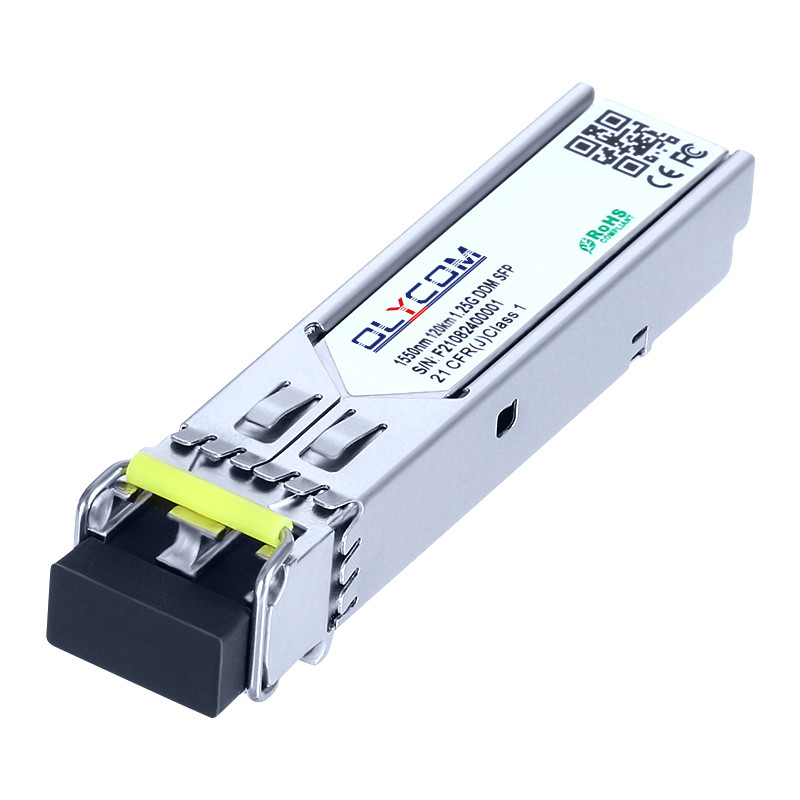

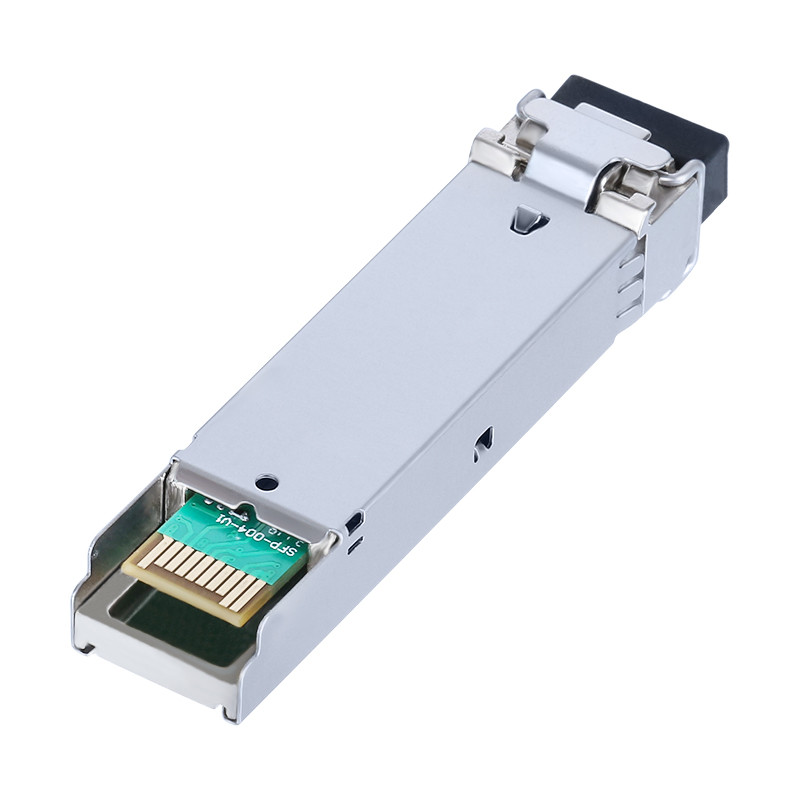

1.25G 1550nm Duplex modo único duplex 120km
módulo SFP de transceptor sfp com DDM
Características principais do módulo SFP de 1,25 Gbps
* Suporta até 1,25 Gbps
* Impressão SFP de ligação a quente
* Laser DFB de 1550 nm e fotodetector Super TIA+PIN, até 120 km para transmissão SMF
* Compatível com a SFP MSA e a SFF-8472 com um único recipiente LC
* Compatível com a RoHS
* Fonte de alimentação única +3,3 V
* Monitorização de diagnóstico digital em tempo real
* Temperatura da caixa de funcionamento:
Padrão: 0 a +70°C
Indústria: -40 a +85°C
Diagrama funcional do transceptor
Ambiente de funcionamento recomendado
| Parâmetro |
Símbolo |
Min. |
Tipico |
Max. |
Unidade |
| Temperatura da caixa de funcionamento |
Padrão |
Tc |
0 |
|
+ 70 |
°C |
| Extensão |
- 20 |
|
+ 80 |
°C |
| Indústria |
- 40 |
|
+ 85 |
°C |
| Tensão de alimentação |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Corrente de alimentação |
C.I.C. |
|
|
300 |
mA |
| Taxa de dados |
|
0.1 |
1.25 |
|
Gbit/s |
Características ópticas e eléctricas
| Parâmetro |
Símbolo |
Min. |
Tipico |
Max. |
Unidade |
Notas |
| Transmissor |
| Comprimento de onda central |
λc |
1530 |
1550 |
1570 |
nm |
|
| Largura espectral ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Relação de supressão no modo lateral |
SMSR |
30 |
- |
- |
dB |
|
| Potência média de saída |
Pfora. |
1 |
|
+5 |
dBm |
1 |
| Taxa de extinção |
Urgência |
9.0 |
|
|
dB |
|
| Diferencial de balanço de entrada de dados |
VIN |
180 |
|
1200 |
mV |
2 |
| Impedância diferencial de entrada |
ZIN |
90 |
100 |
110 |
Ó |
|
| Desativar TX |
Desativar |
|
2.0 |
|
Vcc |
V |
|
| Ativar |
|
0 |
|
0.8 |
V |
|
| Falha do TX |
Culpa |
|
2.0 |
|
Vcc |
V |
|
| Normal |
|
0 |
|
0.8 |
V |
|
| Receptor |
| Comprimento de onda central |
λc |
1260 |
|
1610 |
nm |
|
| Sensibilidade do receptor |
|
|
|
- 28 |
dBm |
3 |
| Sobrecarga do receptor |
|
- Um. |
|
|
dBm |
3 |
| Ativos líquidos |
LOSD |
|
|
- 29 |
dBm |
|
| Período de validade |
LOSA |
- 38 anos. |
|
|
dBm |
|
| LOS Histerese |
|
0.5 |
|
4 |
dB |
|
| Diferencial de balanço de saída de dados |
Vfora. |
600 |
800 |
1000 |
mV |
4 |
| LOS |
Alto |
2.0 |
|
Vcc |
V |
|
| Baixo |
|
|
0.8 |
V |
|
Embalagem
Informações de encomenda
| ParteNumber |
Descrição do produto |
| OSPL1G80D |
1550nm, 1,25Gbps, LC, 120km, 0°C~+70°C, com DDM |
| OSPL1G80DI |
1550nm, 1,25Gbps, LC, 120km, -40°C~+85°C, com DDM |
