Olycom Industrial Managed Ethernet Bypass Fiber Switch
Introdução ao comutador de rede industrial
O IM-FBS240GW é um switch de bypass de fibra industrial de 10/100/1000 Mbps que suporta os seguintes recursos:
- Entrada de potência dupla de alta tensão
- Gerenciamento de GUI da Web
- Instalação de trilhos
- Certificação FCC e CE
E como uma parte indispensável do sistema de comunicação e proteção óptica, o bypass de fibra é altamente confiável e estável para diferentes necessidades de caminho óptico, tais como
- Rede de área metropolitana (MAN)
- Configuração dinâmica da multiplexação adição/caída
- Monitorização do sistema
- Investigação e desenvolvimento de laboratório
Enquanto isso, o interruptor de passagem de fibra caracteriza
- Baixa perda de inserção
- Ampla faixa de comprimento de onda
- Fone de ouvido de baixo nível
Especificação do interruptor de fibra de contorno
| Porto |
2 portas SFP x 100M/1G/2,5G
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500m
4x10/100/1000M UTP RJ45 ((Apoio à detecção automática MDI/MDIX)
|
| Padrão |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z
IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344
IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x
IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
| Identificador da VLAND |
4096 |
| Quadro Jumbo |
9.6KB |
| Tamanho da tabela de endereços MAC |
8K |
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 58Gbps (sem engarrafamento)
Tamanho da DRAM: 128M
Dimensão do flash: 16M
Tamanho do buffer de pacotes: 4 Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Distância de transmissão da porta SFP: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Lâmpadas LED |
Energia, rede, fibra
PWR: Poder
FX: Porta de fibra ((1/2)
Laranja: Link/ACT
Verde: 1000M velocidade da rede ((desligado quando é de 100Mb/s)
|
| Fornecimento de energia |
Voltagem de entrada redundante: DC12-52V
Potência sem carga: 5W
Conexão reversa: suporte
|
| Meio Ambiente |
Temperatura de funcionamento: -40°C/75°C
Temperatura de armazenagem: -40°C a 85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
| Normas do sector |
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
| Certificação |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A112020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A112020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4:2014
|
| Informações mecânicas |
Concha: Concha metálica ondulada
Classe de segurança: IP40
Dimensões: 158 x 115 x 60 mm
Método de montagem: montagem em trilho/parede
Peso líquido/peso bruto: 0,75 kg/0,9 kg
|
| Garantia |
Substituição no prazo de 1 ano; reparação em 3 anos |
Características de gestão
- Suporte a IEEE802.1q VLAN, porta VLAN, baseada em Mac VLAN, sub-rede IP VLAN, protocolo VLAN, conversor VLAN, MVR
- Suporte à agregação de ligações dinâmicas IEEE802.3ad LACP, agregação de ligações estáticas
- Suporte ao IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, pesquisa IGMP
- Relatório do Agente de Apoio do IGMP, espionagem do MLD.
- Segurança: baseada em portas e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Suporte ao Cisco® como CLI, gerenciamento da Web, SNMP v1/v2c/v3, Telnet
- Suporte à atualização de software via TFTP e HTTP, redundância de firmware impede o fracasso da atualização
- Suporte ao cliente DHCP/Relaio/Snooping/Snooping opção 82/Relaio opção 82
- Suporte para RMON, MIB II, imagem espelhada, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Suporte para servidor IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Características do bypass óptico
| Nome do produto |
Fibra de bypass |
| Interface de alimentação |
Bloco terminal industrial padrão. |
| Protecção da polaridade |
Apoio |
| Interface de fibra óptica |
LC |
| Faixa de comprimento de onda |
850±40/1300±40nm; 1260~1650nm |
| Comprimento de onda de ensaio |
850/1300nm; 1310/1550nm |
| Insira perdas |
Tipo:0.6 dB Max:1.0 dB; Tipo:0.6 dB Max:10,0 dB |
| Perda de retorno |
MM≥30 dB SM≥50 dB |
| Transmissão através do canal |
MM≥35 dB SM≥55 dB |
| Perda de polarização |
≤ 0,05 dB |
| Perda de comprimento de onda |
≤ 0,05 dB |
| Perda de temperatura |
≤ 0,05 dB |
| Repetitividade |
≤ 0,05 dB |
| Tensão de funcionamento |
3.3V-5V |
| Duração de vida |
≥ 100000000 vezes |
| Horário de mudança |
≤ 10 ms |
| Potência óptica de transmissão |
≤ 500 MW |
| Meio Ambiente |
Temperatura de funcionamento: -20° ≈ 70°C
Temperatura de armazenagem: -40° ≈ 85°C
|
Perguntas frequentes
O teu interruptor suporta transceivers de 155 Mb/s?
R: Sim, a velocidade óptica é de 100M/1000M/2500M. Configure apenas a velocidade de 100M na interface de gestão, os módulos megabit estão a funcionar.
É possível imprimir o meu logotipo?
R: Sim, geralmente está no painel superior do dispositivo.
Como posso obter uma unidade de amostra para testes?
R: Temos muitas lojas da Amazon. Por favor, pesquise a nossa marca Olycom ou os nomes dos modelos, se você sabe.
Também é bem-vindo a conversar connosco para uma compra padrão.
Qual é a onda de energia?
R: 6KV. Este é o padrão popular no mercado agora.
Os seus interruptores suportam protocolos de anel?
R: Sim, os nossos interruptores suportam STP/RSTP/MSTP e ERPS para configuração de anel.

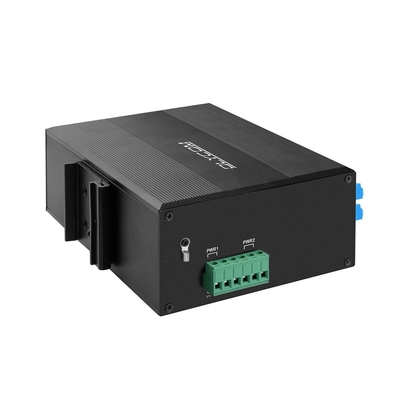

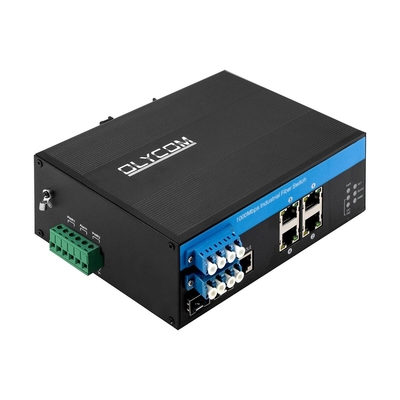

Fotos do produto
