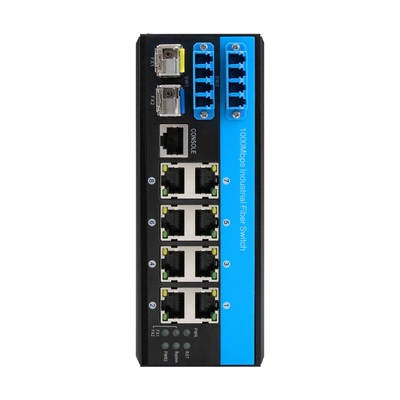

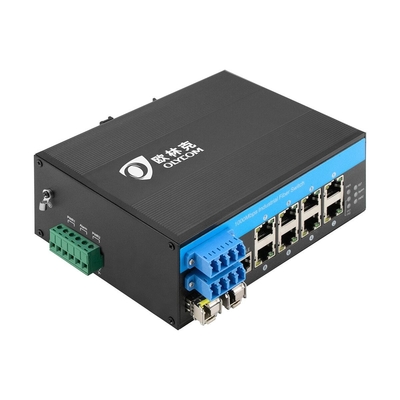

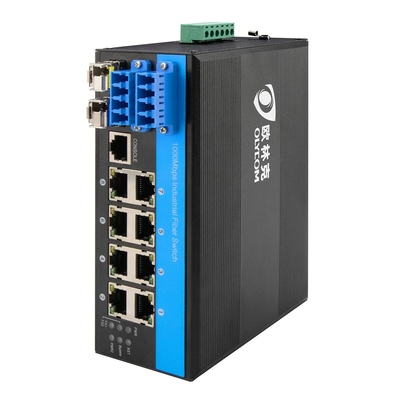

Gerenciamento de comutadores industriais de 12 portas de gigabit
Comutador Ethernet de desvio óptico
Características principais do switch gerenciado por bypass de fibra 10/100/1000mbps
- 8 x 10/100/1000Mbps Portas RJ45 de detecção automática
- 2 portas de fibra SFP x2.5G, 2 portas de bypass
- Proteção contra ondas de 6KV Ethernet, adaptada a ambientes externos adversos
- Suporte automático MDI/MDIX
- Modo de controlo do caudal: duplex completo com padrão IEEE 802.3x, semi-duplex com padrão de pressão contrária
- IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX
- Mecanismo de comutação de armazenamento e transferência
- Temperatura do ambiente de funcionamento: -40 °C ~ 75 °C
Especificação do Switch Gigabit Ethernet
| Nome do produto |
10/100/1000Mbps Switch de Bypass de Fibra Industrial Gestado (2F+8TP) |
| Número do modelo. |
IM-FBS288GW |
| Porto |
2 x 2.5G porta SFP
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Suporte MDI/MDIX auto-sensing)
|
| Padrão |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificador da VLAND |
4096 |
| Quadro Jumbo |
9.6KB |
| Tabela de endereços MAC |
8K |
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 58 Gbps (sem engarrafamento)
Tamanho da DRAM: 128M Tamanho do flash: 16M
Tamanho do buffer de pacotes: 4 Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Porta SFP, distância de transmissão: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Lâmpadas LED |
Energia, rede, fibra, bypass |

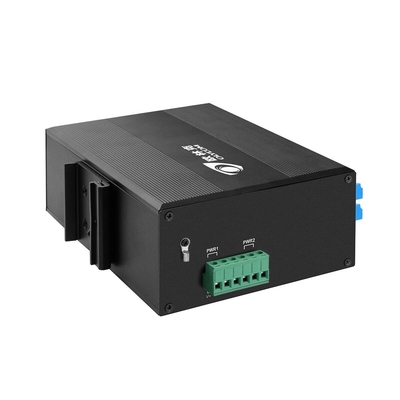

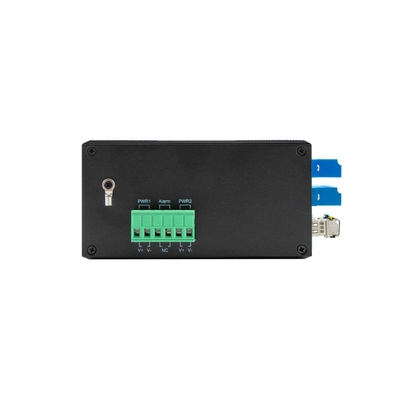

| Fornecimento de energia |
Voltagem de entrada: DC 48-52V; potência sem carga: 5W;
Conexão reversa: suporte
|
| Meio Ambiente |
Temperatura de trabalho: -40° ≈ 75°C; Temperatura de armazenamento: -40° ≈ 85°C;Umidade de trabalho: 10% ≈ 90%, não condensante; Umidade de armazenamento: 10% ≈ 95%, não condensante |
| Normas do sector |
EMI:FCC Parte 15 Subparte B Classe A, EN 55022 Classe A
EMS:EN 61000-4-2 (ESD) Nível 3,EN 61000-4-3 (RS) Nível 3,EN 61000-4-4 (EFT) Nível 3,EN 61000-4-5 (Surge) Nível 3,EN 61000-4-6 (CS) Nível 3,EN 61000-4-8; Controle de tráfego:NEMA-TS2; Vibração:IEC 60068-2-6Caso a condução de um veículo tenha sido interrompida por um acidente de trânsito, a condução deve ser efetuada por um veículo que não tenha sido detido.
|
| Segurança |
Marca CE, comercial; CE/LVD EN60950 |
| Informações mecânicas |
Concha: Concha de metal ondulado; classe de segurança: IP40;
Dimensões: 158 x 114,8 x 60 mm;
|
| Garantia |
3 anos |
Diagrama de conexão do bypass de fibra óptica
Sobre a Olycom
- A Olycom fabrica e comercializa dispositivos de conectividade de fibra óptica.
- A Olycom fornece soluções e serviços de comutação de fibra industrial, conversão de fibra para mídia de cobre, rede Ethernet e vigilância de vídeo CCTV.
- A Olycom concentra-se actualmente
Redes industriais
Desvio óptico
Equipamento WDM
Sistemas de monitorização óptica
POE++
Perguntas frequentes
1Qual é a entrada de energia?
R: Para os interruptores geridos por PoE não, recebe DC12V ~ 52V, para os interruptores geridos por PoE, recebe DC48V ~ 52V.
Todos os modelos suportam entrada redundante.
2Qual é o orçamento do POE?
R: A saída PoE padrão é de 30 W por porta.
LeveIM-FP288GWPor exemplo, tem 8 portas PoE, então o orçamento é de 30W/porta*8 portas=240W.
Também podemos suportar 60W de saída se for necessário, por favor confirme conosco.
3Como posso instalar o dispositivo?
R: Todos os modelos desta série suportam montagem DIN35/Mural.
Requer acessórios necessários na instalação, como parafusos, kit de montagem, etc., alguns deles estão incluídos na caixa de embalagem, outros não.
4O seu interruptor suporta transceivers de 155 Mb/s?
R: Sim, a velocidade óptica é de 100M/1000M/2500M. Configure apenas a velocidade de 100M na interface de gestão, os módulos megabit estão a funcionar.
5Se for possível escrever o rótulo como eu quero?
R: Sim, por favor, basta enviar o conteúdo e o formato, e imprimiremos uma amostra para sua confirmação.
O rótulo é normalmente fixado no painel lateral.
