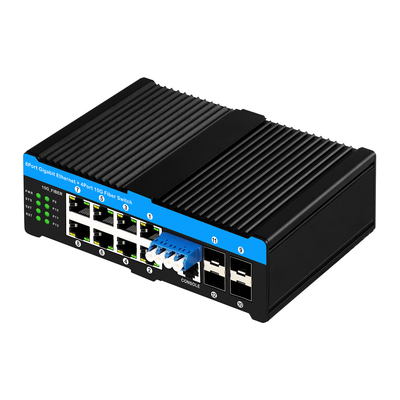

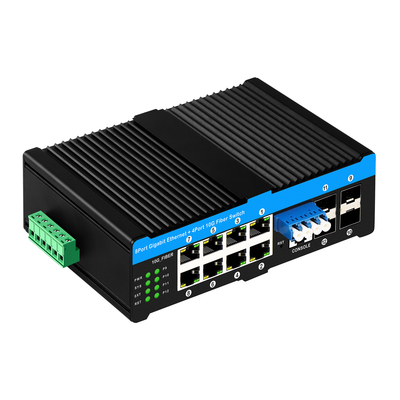

Portas sfp 4*10G+portas 8*10/100/1000mbps 12
Interruptor de bypass óptico 10G controlado
Características principais do POE switch gerenciado 10G
- 8x 10/100/1000Base-T RJ-45 e 4x 10GBase-FX Fibra SFP, uma porta de console
- Suporte IEEE 802.3af/a potência em 1 ~ 8 portas RJ45
- Proteção contra ondas de 6 KV Ethernet, adaptada a ambientes externos adversos
- Suporte automático MDI/MDIX
- Modo de controlo do caudal: duplex completo com padrão IEEE 802.3x, semi-duplex com padrão de pressão contrária
- Mecanismo de comutação de armazenamento e transferência
- Temperatura do ambiente de funcionamento: -40 °C ~ 75 °C
- Diagnóstico do cabo, medição da distância do ponto normal ou quebrado do cabo
- Potência de entrada redundante 48VDC (48~52VDC) e polaridade inversa de suporte
- Switching de Proteção de Anel Ethernet (ERPS) para cablagem redundante
- Suporte ao SNMPv1, v2, v3, gerenciamento da Web, suporte à proteção de senha de login do usuário e outros métodos de configuração do dispositivo
Interface de gestão
Especificação do Switch Ethernet 10G
|
Nome do produto
|
10G Gerenciado Industrial POE Fiber Switch (4F+8TP)
|
|
Número do modelo.
|
IM-FP4X88BGW
|
|
Porto
|
Fibra SFP+ 4x 10GBase-FX
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((Apoio à detecção automática MDI/MDIX)
|
|
Padrão
|
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, Ethernet rápido
IEEE 802.3z: 1000Base-T Gbit/s Ethernet através de fibra óptica
IEEE 802.3ae para Ethernet de 10 Gigabit
IEEE 802.1d: STP (Protocolo de Árvore de Expansão)
IEEE 802.1s: 100Base-TX, Ethernet rápido
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: LANs virtuais (VLAN)
IEEE 802.1X: Rede baseada em porta e MAC baseada em rede, controlo de acesso, autenticação
IEEE 802.3ad: Agregação de ligações para ligações paralelas com LACP ((Protocolo de controlo de agregação de ligações)
IEEE 802.3x: Controle de fluxo para Full Duplex
IEEE 802.1ad: VLAN empilhadas
IEEE 802.1p: Protocolo QoS/CoS da camada LAN 2 para a priorização do tráfego
IEEE 802.1ab: Protocolo de Descoberta de Camada de Ligação (LLDP)
IEEE 802.1az: EEE (Ethernet com eficiência energética)
IEEE802.3af: 15,4 W
IEEE802.3at: 30W
|
|
Arquitetura de comutação
|
Largura de banda do sistema:176 Gbps (sem engarrafamento)
Tamanho da DRAM: 4 GB
Retardo de comutação: <10us
Buffer de pacotes:12Mbit
Transmissão: 95,23Mpps
Quadro Jumbo: 12KB
Função MAC: 16K L2
|
|
Funcionalidade alargada (opcional)
|
Função de proteção de desvio óptico BYPASS
|
|
Potência
Consumo
|
8W (sem carga)
18W (carga total)
|
|
8W (sem carga)
18W (carga total)
|
DC48V redundante (48~52VDC)
potência (bloco terminal removível)
|
|
LED
|
Por unidade: Potência 1 (vermelho), SYS (vermelho),
Porta RJ-45: Link/Active (verde) Velocidade ((amarelo)
Portos de fibra SFP: Link/Active (verde)
Indicador de extensão
|
|
Temperatura de funcionamento
|
-40 ~ 75°C
|
|
Dimensões
|
165 x 112 x 54 mm
|
|
Peso
|
0.85kg
|
|
Instalação
|
Instalação de trilhos
|
| Garantia |
3 anos |
Lista de embalagens:
- Colocar o produto num saco ESD e, em seguida, em espumas de PE com embalagem de cartão exterior.
- A embalagem padrão contém geralmente um dispositivo principal, um cartão de garantia e um manual de utilização.
- Dimensão da caixa de embalagem para 1pc: 23*16,5*5,8cm
- 20 peças numa caixa de embalagem de 55,5*40*41cm.
|
Lista de embalagens
|
CONTENUDO
|
QTY
|
QTY
|
|
Comutador PoE industrial gerenciado de 12 portas 10g
|
1
|
SET
|
|
Manual do utilizador
|
1
|
PC
|
|
Cartão de garantia
|
1
|
PC
|
|
Bloco terminal removível
|
1
|
PC
|
|
Nota: O interruptor POE gerido industrial não inclui a fonte de alimentação e o módulo SFP.
|
Perguntas frequentes:
1Qual é a entrada de energia?
R: Para os interruptores geridos por PoE não, recebe DC12V ~ 52V, para os interruptores geridos por PoE, recebe DC48V ~ 52V.
Todos os modelos suportam entrada redundante.
2Como posso instalar o dispositivo?
R: Todos os modelos desta série suportam montagem DIN35/Mural.
Requer acessórios necessários na instalação, como parafusos, kit de montagem, etc., alguns deles estão incluídos na caixa de embalagem, outros não.
3É possível imprimir o meu logotipo?
R: Sim, geralmente está no painel superior do dispositivo.
4Pode fornecer um rótulo de PVC personalizado com o meu modelo?
R: Sim, há uma descrição, nome do modelo e logotipo na máscara de PVC frontal, tudo está disponível para personalização.
5Qual é a lista de embalagens?
R: Há um dispositivo, espuma protetora, um manual de utilização, um cartão de garantia e um cabo de consola na caixa.
Mas os módulos SFP e a fonte de alimentação NÃO estão incluídos, por favor comprem-nos separadamente.
