10G Industrial Fiber Bypass Switch Ethernet PoE Switch
4*10G Sfp Ports+8*10/100/1000mbps
Principais características do10G Industrial Fiber Bypass Switch

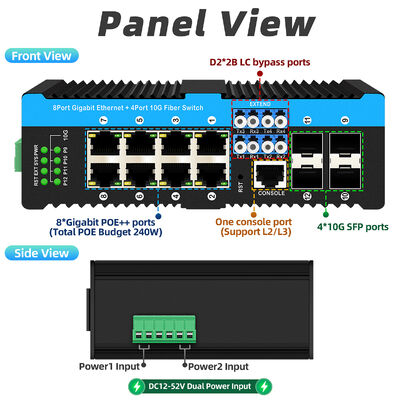

- 8x 10/100/1000Base-T RJ-45 e 4x 10GBase-FX Fibra SFP, uma consola
- Suporte IEEE 802.3af/a energia em 1 ~ 8 portas RJ45
- Proteção contra ondas de 6 KV Ethernet, adaptada a ambientes externos adversos
- Suporte automático MDI/MDIX
- Modo de controlo do caudal: duplex completo com padrão IEEE 802.3x, semi-duplex com padrão de pressão contrária
- Mecanismo de comutação de armazenamento e transferência
- Temperatura do ambiente de funcionamento: -40 °C ~ 75 °C
- Diagnóstico do cabo, medição da distância do ponto normal ou quebrado do cabo
- Potência de entrada redundante de 48VDC (48~52VDC) e polaridade reversa de suporte
- Ethernet Ring Protection Switching (ERPS) para cablagem redundante
- Suporte ao SNMPv1, v2, v3, gerenciamento da Web, suporte à proteção de senha de login do usuário e outros métodos de configuração do dispositivo
Interface de gestão
Especificação do Ethernet PoE Switch
|
Nome do produto
|
10G 10G Industrial Fiber Bypass Switch (4F+8TP)
|
|
Número do modelo.
|
IM-FP4X88BGW
|
|
Porto
|
Fibra SFP+ 4x 10GBase-FX
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
|
|
Padrão
|
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, Ethernet rápido
IEEE 802.3z: 1000Base-T Gbit/s Ethernet através de fibra óptica
IEEE 802.3ae para Ethernet de 10 Gigabit
IEEE 802.1d: STP (Protocolo de Árvore de Expansão)
IEEE 802.1s: 100Base-TX, Ethernet rápido
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: LANs virtuais (VLAN)
IEEE 802.1X: Rede baseada em porta e MAC baseada em rede, controlo de acesso, autenticação
IEEE 802.3ad: Agregação de ligações para ligações paralelas com LACP ((Protocolo de controlo de agregação de ligações)
IEEE 802.3x: Controle de fluxo para Full Duplex
IEEE 802.1ad: VLAN empilhadas
IEEE 802.1p: Protocolo QoS/CoS da camada LAN 2 para a priorização do tráfego
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP) (Protocolo de descoberta de camada de ligação)
IEEE 802.1az: EEE (Ethernet com eficiência energética)
IEEE802.3af: 15,4 W
IEEE802.3at: 30W
|
|
Arquitetura de comutação
|
Largura de banda do sistema:176 Gbps (sem engarrafamento)
Tamanho da DRAM: 4 GB
Retardo de comutação: < 10 us
Buffer de pacotes:12Mbit
Transmissão: 95,23Mpps
Quadro Jumbo: 12KB
Função MAC: 16K L2
|
|
Extended functionality (opcional)
|
BYPASS optical bypass protection function (função de proteção por bypass óptico)
|
|
Potência
Consumo
|
8W (sem carga)
18W (carga total)
|
|
8W (sem carga)
18W (carga total)
|
Requisito de segurança para os veículos a motor
potência (bloco terminal removível)
|
|
LED
|
Por unidade: Potência 1 (vermelho), SYS (vermelho),
Porta RJ-45: Link/Active (verde) Velocidade ((amarelo)
Portos de fibra SFP: Link/Active (verde)
Indicador de extensão
|
|
Temperatura de funcionamento
|
-40 ~ 75°C
|
|

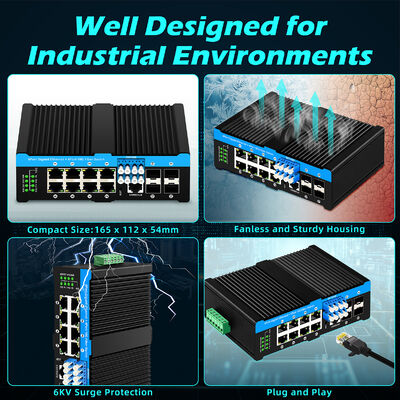

Dimensões
|
165 x 112 x 54 mm
|
|
Peso
|
0.85kg
|
|
Instalação
|
Instalação de trilhos
|
| Garantia |
3 anos |
Lista de embalagens:
- Colocar o produto num saco ESD, em seguida, em espumas de PE com embalagem de cartão exterior.
- A embalagem padrão contém geralmente um dispositivo principal, um cartão de garantia e um manual de utilização.
- Dimensão da caixa de embalagem para 1pc: 23*16,5*5,8cm
- 20 peças numa caixa de embalagem de 55,5*40*41cm.
|

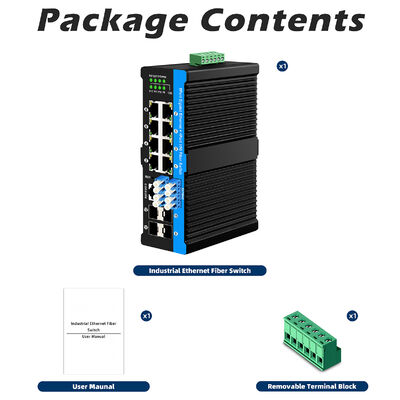

Lista de embalagens
|
CONTENUDO
|
QTY
|
QTY
|
|
12 portas 10G gerenciado industrial PoE switch
|
1
|
SET
|
|
Manual do utilizador
|
1
|
PC
|
|
Cartão de garantia
|
1
|
PC
|
|
Bloco terminal removível
|
1
|
PC
|
|
Nota: O Industrial managed POE Switch não inclui o power supply e o módulo SFP.
|
Aplicação:
1. Transportes inteligentes (monitorização rodoviária/ferroviária/túnel)
Implementado na rede de fibra de anel de videovigilância rodoviária e de túnel de metro; 8×PoE ports connect traffic cameras & traffic signal PLCs.Opcional optical BYPASS keeps fiber link active automaticamente once single switch power failure Opcional optical BYPASS mantém o link de fibra ativo automaticamente once single switch power failure, assegurando a transmissão contínua de vídeo e sinal de tráfego sob ambiente de túnel exterior de temperatura e umidade.
2. Subestação de energia e nova energia (FV/parque eólico)
Usado para monitoramento de subestações e recolha remota de dados de estações fotovoltaicas/eólicas; PoE alimenta a energia de câmaras de monitoramento e sensores inteligentes.ERPS mais BYPASS dual redundancy prevents monitoring network breakdown caused by single-point device fault O ERPS mais o BYPASS duplo redundância impede o monitoramento da quebra de rede causada por falha de dispositivo de ponto único, adequado para ambiente de subestação EMI pesado.
3Metallurgia, Minas de Carvão e Indústria Petroquímica
Construir um anel de fibra industrial para controle de fábrica PLC e sistema de câmera de segurança de perímetro;Design de temperatura larga adapta-se à temperatura alta, condições de oficina de poeira e humidade, PoE para câmaras industriais à prova de explosão e colectores de campo.
4. Conservação de Água e Monitoramento Ambiental
Sites de monitorização da qualidade da água do rio/reservatório conectados através de redes de fibra tipo cadeia; PoE alimenta sensores de qualidade da água e câmaras hidráulicas.BYPASS garante conectividade de fibra upstream e downstream mesmo quando o local está desligado, upload de dados de hidrologia ininterruptos para a sala de controlo central.
Perguntas frequentes:
Q1: Qual é a função BYPASS do IM-FP4X88BGW?
A: Opcional optical BYPASS trabalha em 4×10G SFP+ portas.combinando com ERPS para redundância de duplo link.
Q2: Especificação de saída do PoE?
A: Todas as 8 portas RJ45 suportam IEEE802.3af ((15.4W) & at ((30W), max 30W por porta para câmeras IP e AP industrial.
Q3: Temperatura operacional e instalação exterior disponíveis?
A: -40°C ~ +75°C working range, 6KV surge protection, IP40 & DIN-rail design, suitable for outdoor, tunnel and harsh industrial sites.
Q4: Velocidade de porta de fibra e módulos SFP compatíveis?
A: 4×10G slots SFP+, compatíveis com módulos SFP+ industriais: MM 2km, SM 20km /40~120km.
Q5: Tempo de recuperação ERPS e topologia de anel?
A: ERPS recuperação < 50ms, suporta single ring, sub-ring e multi-ring estrutura, BYPASS enhances whole network stability.
