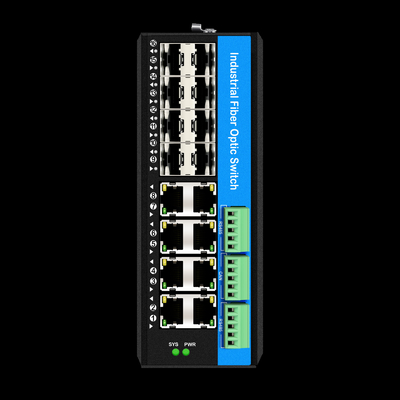

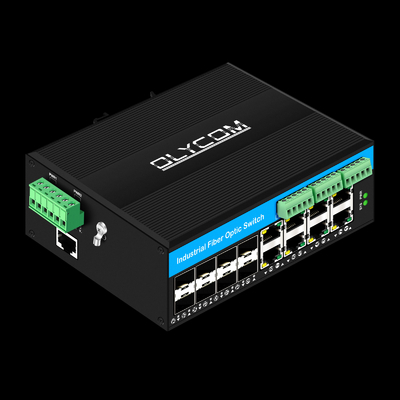

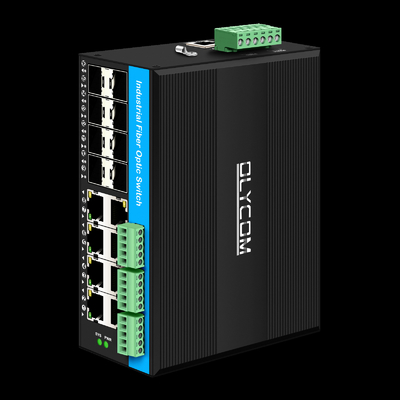

16 portas gerenciadas Gigabit Poe Switch Din-rail Switch de rede 8RJ45 + 8SFP com 4 * RS485 + 2 * CAN BUS

Portos SFP de 8 x 1000Mpbs

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 ((Apoio à detecção automática MDI/MDIX)

2 x CAN Bus (ID de quadro padrão de 11 bits, ID de quadro alargado de 29 bits,

Suporte para J1939, CANopen, DeviceNet e outros protocolos (configuração de firmware necessária)

4 x RS485 (suporte ao protocolo TCP/UDP)

1 x porta do console (RJ45, taxa de Baud: 115200)

Modo de transmissão: armazenamento e encaminhamento

Largura de banda do sistema: 58 Gbps (sem engarrafamento)

Tamanho da DRAM: 128M Tamanho do flash: 16M Tamanho do buffer de pacotes: 4Mb

Protocolo

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.3af 15.4W ((POE)

IEEE 802.3 a 30W ((POE+)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

Anel ERPS da UIT-T G.8032

IEEE 802.1Q (VLAN)

IEEE 802.3x (controle de fluxo)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab ((LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

Suporta IEEE802.1q VLAN, porta VLAN, baseado em Mac VLAN, IP subnet VLAN, protocolo VLAN, conversão VLAN MVR.

Suporta o gerenciamento IEEE802.3az EEE (Ethernet Eficiente em Energia), otimiza o consumo de energia.

Suporta STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR).

Suporta QoS, classificação de transmissão QoS, CoS, controle de largura de banda (direção de entrada/saída), supressão de tempestades, serviços diferenciais.

Suporta a agregação dinâmica de ligações IEEE 802.3ad LACP, agregação de ligações estáticas.

Suporta detecção IGMP/MLD V1/V2/V3, filtragem/ajuste IGMP, consulta IGMP.

Suporta relatório IGMP proxy, detecção MLD.

Segurança: baseada em porta e Mac IEEE802.1X, RADIUS, ACL.

Suporte a IEEE802.3az EEE (Ethernet Eficiência Energética) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Suporte ao Cisco® como CLI, gerenciamento de redes Web, SNMP v1/v2c/v3, Telnet.

Suporte à atualização de software via TFTP e HTTP, redundância de firmware para evitar falhas de atualização.

Suporte a RMON, MIB II, espelhamento, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Suporte IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Suporte SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

Voltagem de entrada da fonte de alimentação POE: 48V (máximo 52V),

Potência de saída de fonte de alimentação PoE única: 30W (porta 1~8)

(As normas 802.3bt exigem instruções especiais)

Normas: ISO 11898-2 (CAN de alta velocidade)

Taxa de comunicação: 10Kbps~1Mbps (configurável)

Número máximo de nós: 110 (correspondência padrão de resistência do terminal)

Resistência terminal: 120Ω (resistência terminal opcional incorporada para cada CAN)

Proteção contra isolamento: suporta isolamento de corrente contínua de 2500 V (opcional)

Protocolo de comunicação: suporta CAN 2.0A/B, CAN FD

Intervalo de tensão do autocarro: -3V ~ +32V (proteção contra sobretensões)

Normas: TIA/EIA-485-A

Modo de funcionamento: Full-duplex ou Half-duplex (configurável)

Taxa de comunicação: 115200bps (configurável)

Número máximo de nós: 32 (padrão) ou expansível para 256 (repetidor necessário)

Proteção do isolamento: suporta isolamento de corrente contínua de 1500 V (opcional)

Intervalo de tensão do autocarro: -7V ~ +12V (proteção contra sobretensões)

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN 62368-1:2020+A11:2020

FCC:

47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4:2014

Concha: Concha de metal ondulado; classe de segurança: IP40;

Dimensões: 158 x 114,8 x 60 mm;

Método de montagem:Montagem por trilho
