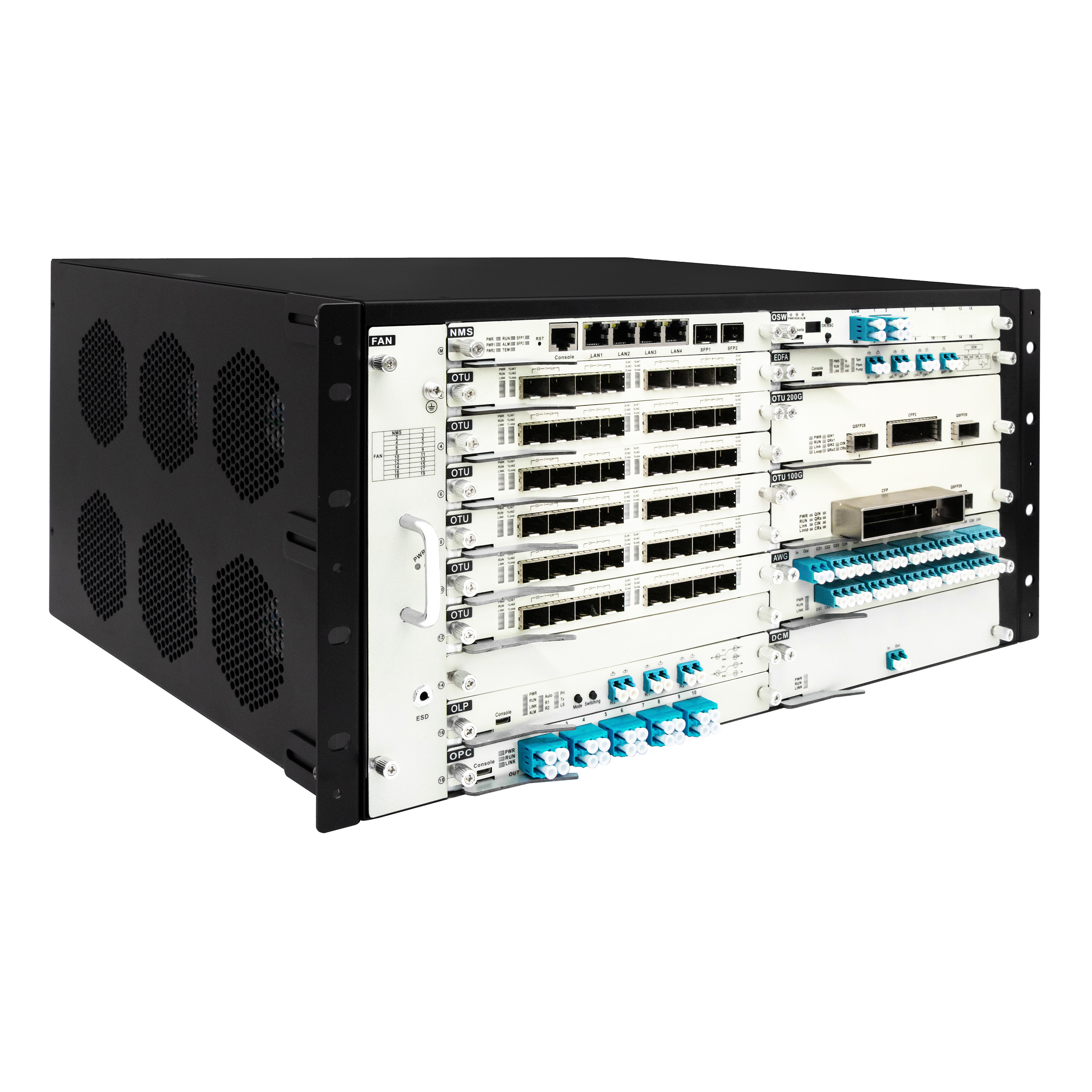

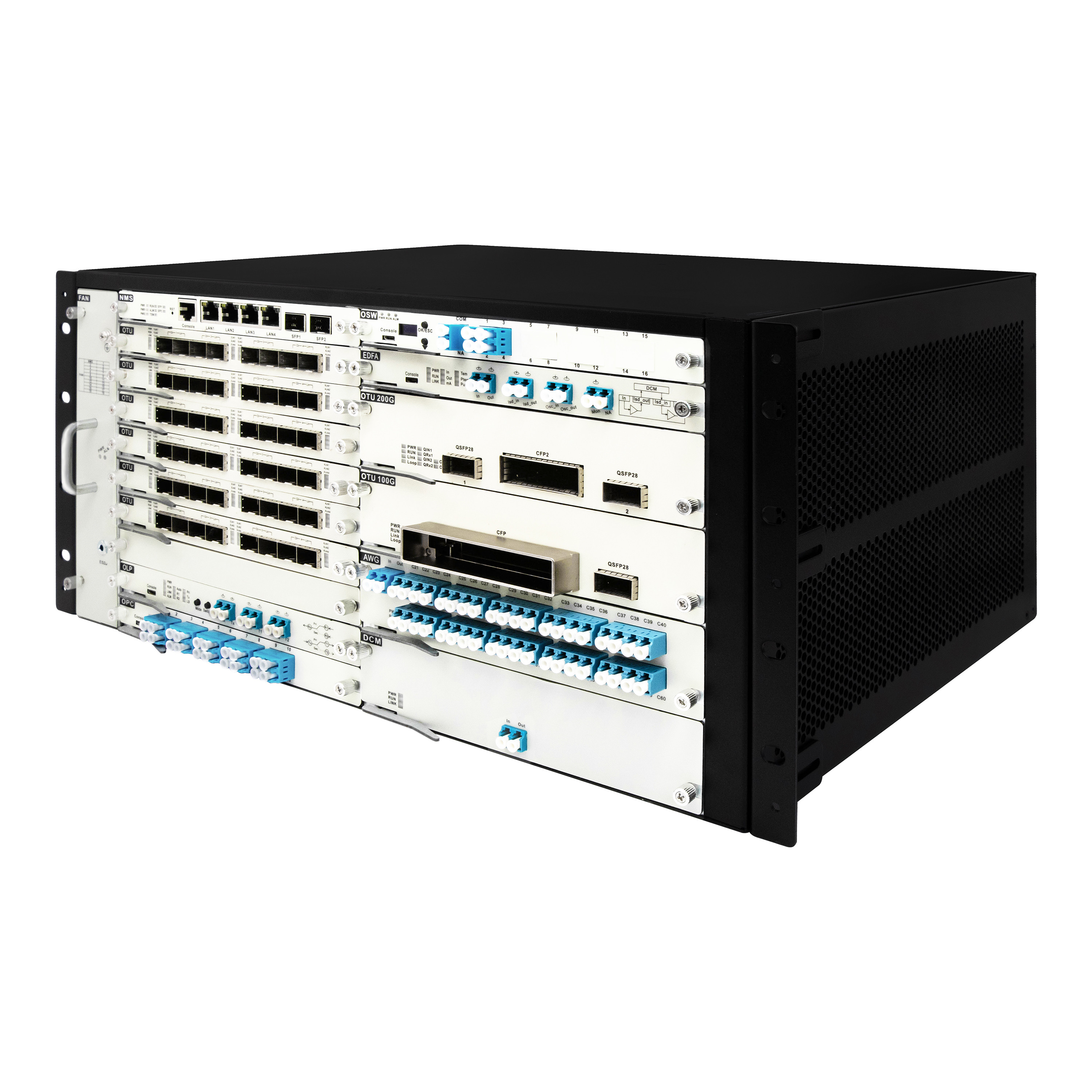

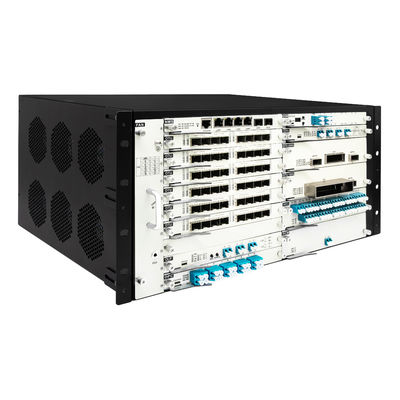

Sistema de equipamento de transmissão OTN DWDM de 19" 5U com cartões configuráveis EDFA AWG
Principais características doPlataforma de transmissão DWDM/OTN
- Standard de 19 polegadas, altura de 5U;
- Alta integração: rack único suporta 19 slots de negócios de uso geral, 1 slot de gestão de rede;
- Plataforma unificada: Suporta várias combinações de cartões de visita, gestão unificada da rede;
- Alta fiabilidade: A fonte de alimentação suporta simultaneamente a corrente alternada e a corrente contínua, com suporte à proteção da fonte de alimentação 1+1;
- Excelente desempenho de dissipação de calor: concebido com 6 ventiladores de alto desempenho e alta velocidade para garantir uma dissipação de calor eficaz.

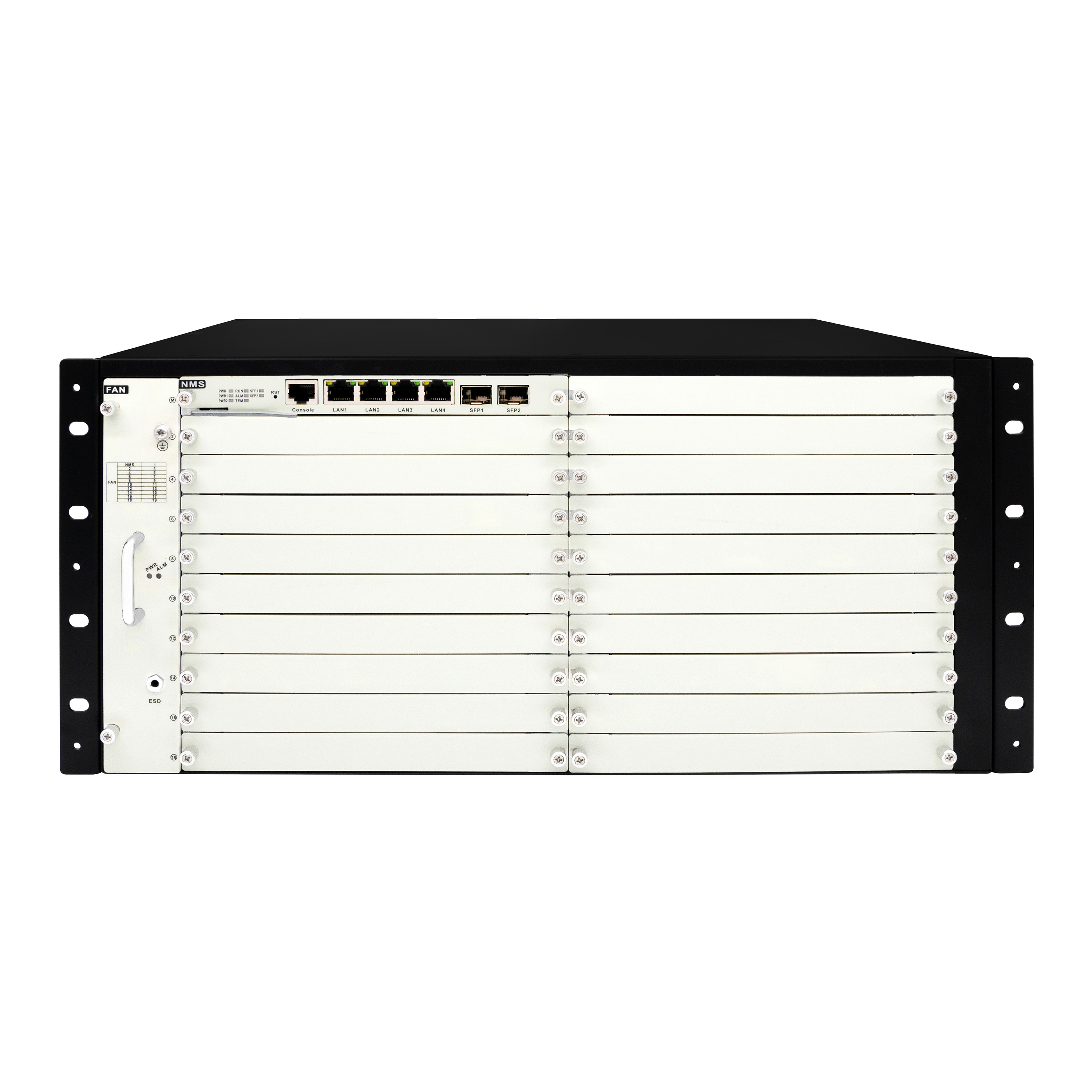

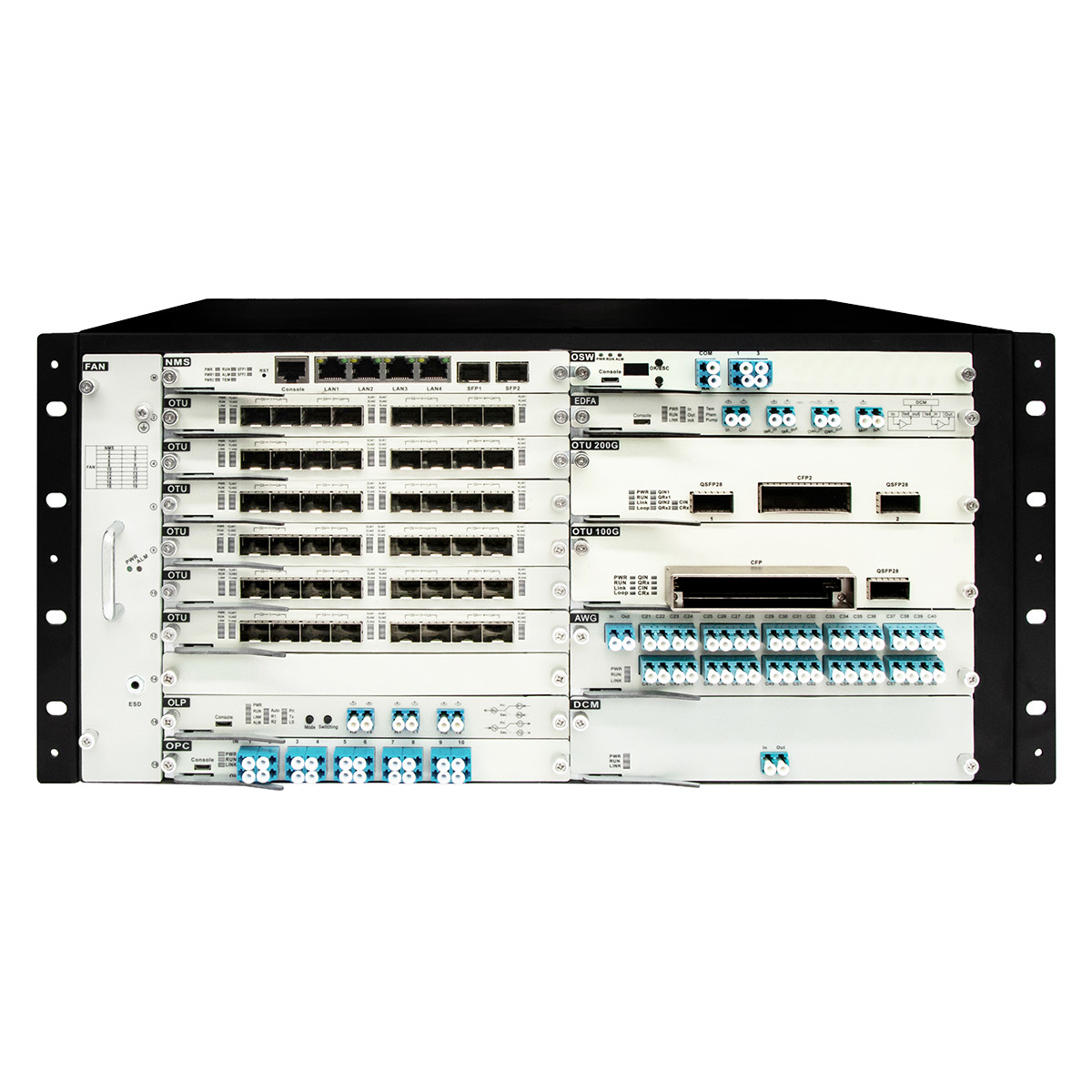

Painel frontal
Nota:
1O SLOT 1 é para inserir o cartão de controlo NMS (Network Management System), enquanto o SLOT 2 a 19 pode acomodar vários tipos de cartões de visita.
2. FAN Slot: Usado para resfriamento do chassi. O indicador PWR sendo ligado indica a fonte de alimentação normal para o slot do ventilador. Se a luz ALM estiver vermelha, significa um mau funcionamento do ventilador. Normalmente,a luz ALM deve estar desligada.
3Luzes indicadoras:
- PWR: ligado - fonte de alimentação normal; desligado - não ligado ou anormal.
- ALM: ligado - avaria do ventilador ou alarme de alta temperatura; desligado - normal.
Painel traseiro
1O slot de alimentação (PIU) está localizado na parte traseira do dispositivo, suportando opções de corrente alternada (AC - APU) e corrente contínua (DC - DPU).Providenciar redundância.
2Luzes indicadoras:
- PWR-DC, PWR-AC: ligado - fonte de alimentação normal; desligado - fonte de alimentação ausente ou anormal.
Parâmetros do produto
| NAme |
Dinscrição |
| Capacidade de transmissão |
96 x 10 Gbps / 96 x 100 Gbps |
| Unidade de Gestão da Rede |
Disco de gestão de rede EMS |
| OTU |
Suporte a 1.25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps Fibra de canal
- CPRI: 2/3/4/5/6/7
- 1G/10G Ethernet LAN ou WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
Suporte 8ch/16ch/40ch/48ch |
| O FEDER |
Amplificador de fibras EDFA dopado com erbio |
| DCM |
DCM:G.652/G655 Módulo de fibras de compensação de dispersão |
| OLP |
Proteção óptica OLP |
| Tamanho |
Cartão de Serviços |
191 (W) x 253 (D) x 20 (H) mm |
| 1U Chassis com 4 ranhuras |
482.5 (W) x 350 (D) x 44,5 (H) mm |
| 2U Chassis com 8 ranhuras |
482.5 (W) x 350 (D) x 89 (H) mm |
| 5U Chassis com 20 ranhuras |
482.5 (W) x 350 (D) x 222,5 (H) mm |
| Meio Ambiente |
Temperatura de funcionamento |
-10°C ~ 60°C |
| Temperatura de armazenamento |
-40°C ~ 80°C |
| Umidade relativa |
5% ~ 95% Não condensante |
| Modo de alimentação |
Fornecimento de energia duplo, AC220V/DC-48V opcional |
| Consumo de energia |
1U < 120W, 2U < 200W, 5U < 400W |
