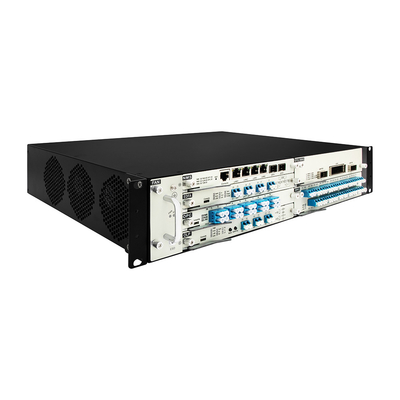

Sistema de transmissão óptica DWDM 19" 2U com EDFA OTU Cartão DCM Sistema de transmissão Wdm

• Altura padrão de 19 polegadas 2U;
• Alta integração: um único rack suporta 7 slots de serviço geral e 1 slot de gestão de rede;
• Plataforma unificada: suporta a inserção mista de vários cartões de visita, gestão unificada da rede;
• Alta fiabilidade: suportar simultaneamente a proteção de energia AC e DC 1+1;
• Bom desempenho de dissipação de calor: 3 ventiladores de alta performance e alta velocidade garantem uma dissipação de calor suficiente;

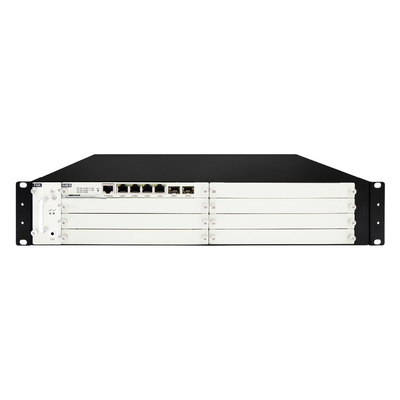

Painel frontal

1) O SLOT1 pode ser inserido no cartão de controlo principal do NMS e o SLOT2?? 7 pode ser inserido em vários tipos de cartões de serviço

FAN slot: Usado para dissipação de calor do chassi. Quando a luz do indicador PWR está ligada, significa que a fonte de alimentação da tomada do ventilador é normal. Se o indicador ALM estiver vermelho, o indicador ALM é desligado.significa que o ventilador está defeituosoNormalmente, o indicador ALM deve estar desligado.

3) Luz indicadora: PWR: ligada: fonte de alimentação normal; desligada: falta de fonte de alimentação ou anomalia.

ALM: ligado: avaria ou superaquecimento do ventilador; desligado: normal

Painel traseiro

1) O slot de alimentação (PIU) está na parte de trás do dispositivo, suportando ambos AC (APU) / DC (DPU), alimentação 1 + 1 backup quente

2) Luz indicadora: PWR: ligada: fonte de alimentação normal; desligada: falta de fonte de alimentação ou anomalia.
