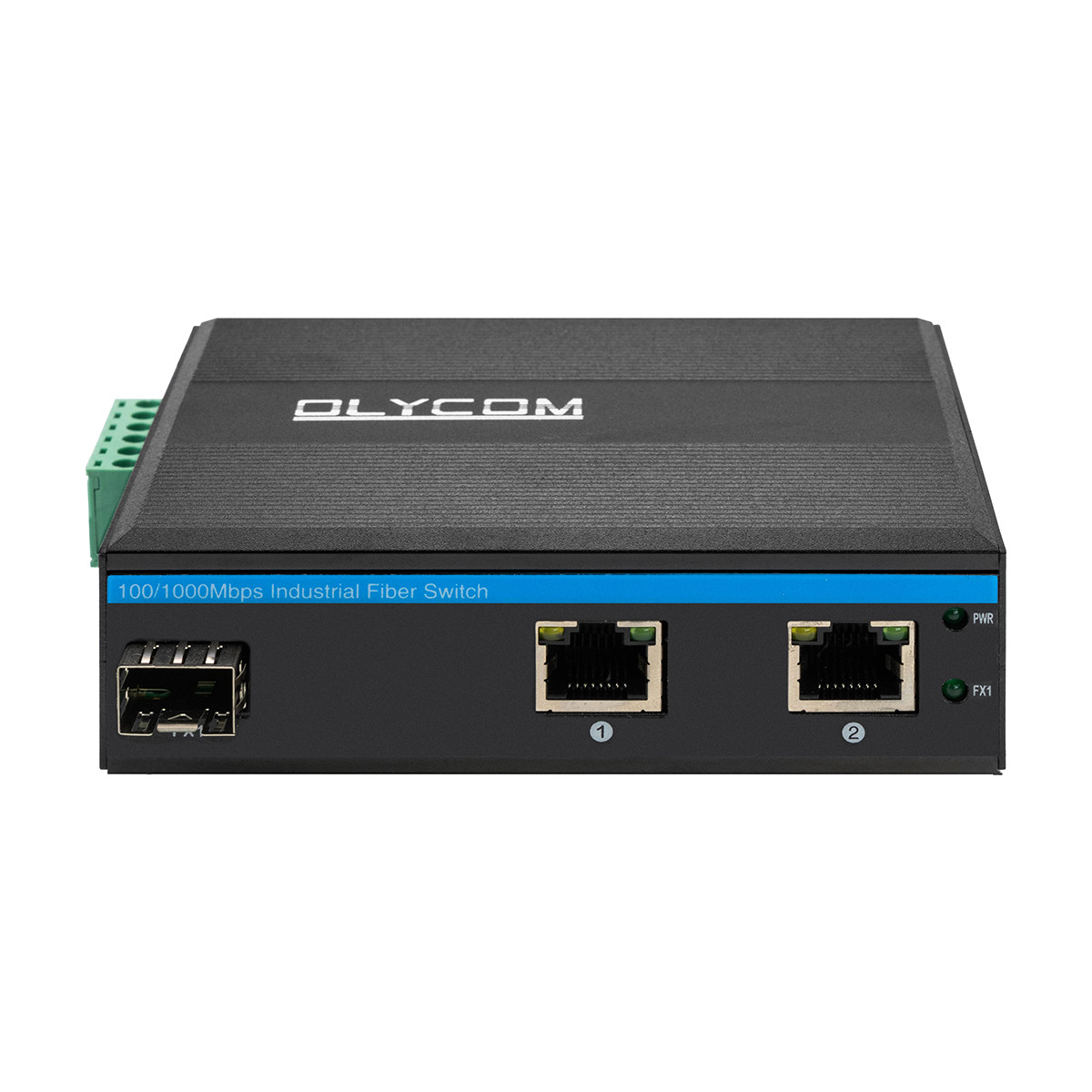

Mini Convertidor de Fibra Óptica Comutador de Ethernet Industrial Comutador Poe DC48V
Características principais do conversor de mídia mini-óptico
- Suporte de energia para câmaras IP POE através do ponto de acesso sem fio (AP) de 5 categorias de cabo Ethernet.
- IEEE 802.3af/a energia ligada a 1 ~ 2 portas RJ45
- 2 portas RJ45 de detecção automática de 10/100/1000Mbps
- Portos de fibra SFP de 1 x 1000 Mbps

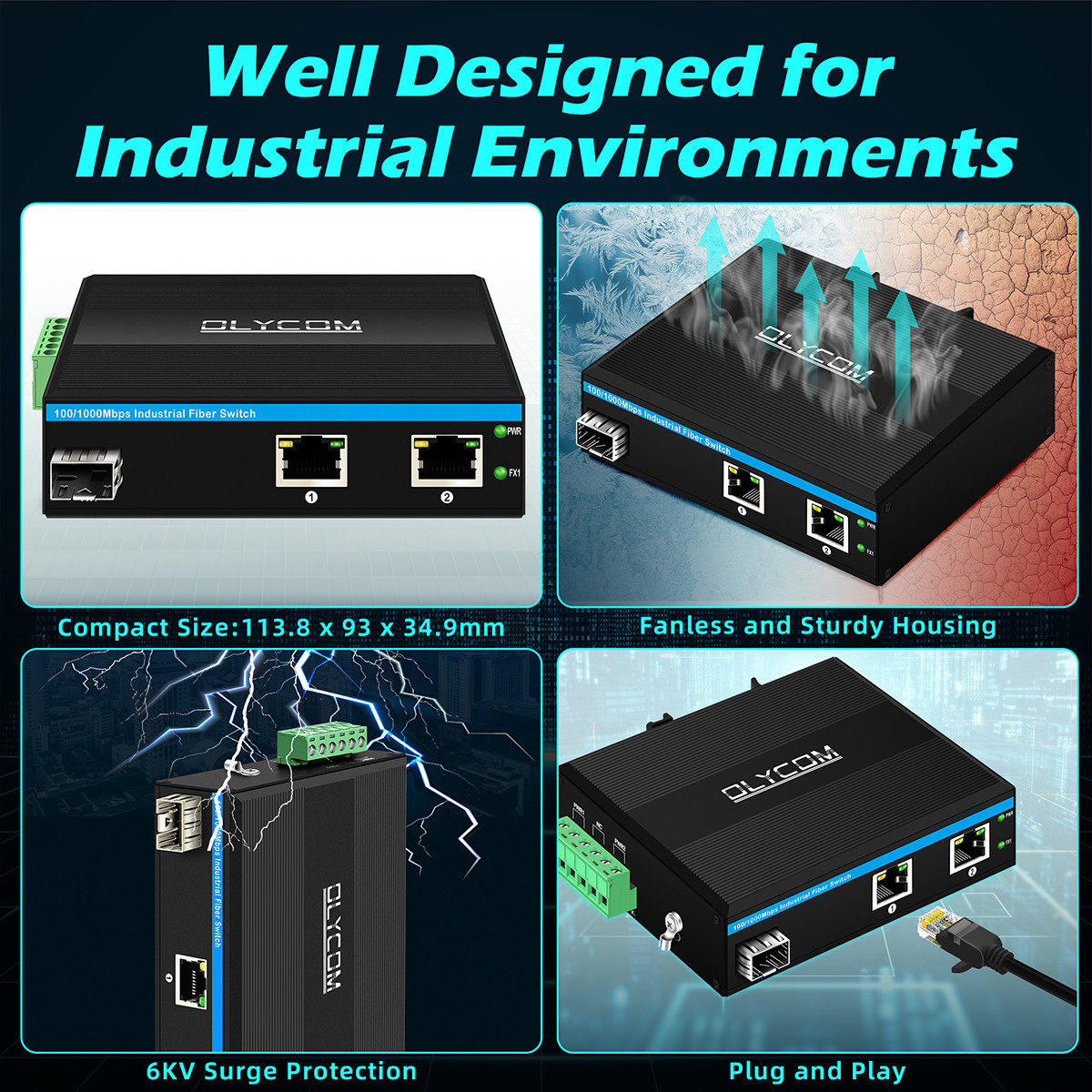

- Proteção contra ondas de 6 KV Ethernet, adaptada a ambientes externos adversos
- Suporte automático MDI/MDIX
- Modo de controlo do caudal: duplex completo com padrão IEEE 802.3x, semi-duplex com padrão de pressão contrária
- IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX compatíveis
- Potência máxima de 15,4 W sob o padrão af, 30 W sob o padrão para cada porta PoE
- Detectar os modelos PoE de equipamentos elétricos.
- Mecanismo de comutação de armazenamento e transferência
- Temperatura do ambiente de funcionamento: -40 °C ~ 75 °C
Especificaçõesde Comutador Ethernet Industrial
| Nome do produto |
10/100/1000Mbps Comutador de fibra industrial POE (1F+2TP) |
| Número do modelo. |
IM-FP122GE |

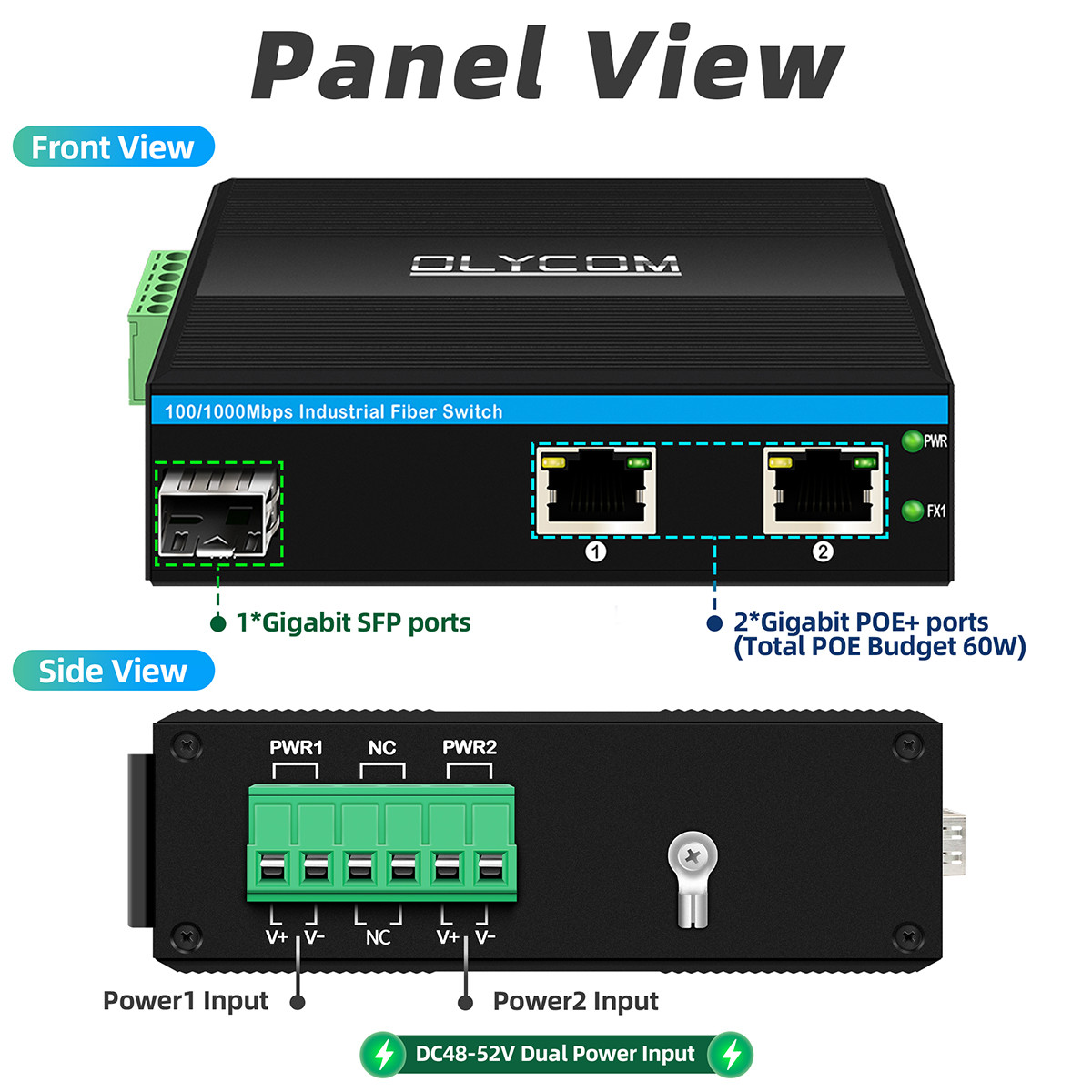

| Porto |
Portão SFP de 1 x 1000Mpbs
SM:1310nm/1550nm, 20Km
1490nm/1550nm,40~120Km
MM:1310nm,2Km
2x10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
|
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 40 Gbps (sem engarrafamento)
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Porta SFP, distância de transmissão: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Lâmpadas LED |
Energia, rede, fibra |
| Fornecimento de energia |
Voltagem de entrada da fonte de alimentação POE: 48V (máximo 52V),
Potência de saída de fonte de alimentação PoE única: 15,4 W (porta 1~2)
(802.3 em normas exigem instruções especiais)
|
| Meio Ambiente |
Temperatura de funcionamento: -40° ≈ 75°C
Temperatura de armazenagem: -40° ≈ 85°C
Umidade de trabalho: 10%~90%, não condensa
Humidade de armazenamento: 10%~95%, não condensante
|
| Normas do sector |
EMI:FCC Parte 15 Subparte B Classe A, EN 55022 Classe A
EMS:EN 61000-4-2 (ESD) Nível 3,EN 61000-4-3 (RS) Nível 3,EN 61000-4-4 (EFT) Nível 3,EN 61000-4-5 (Surge) Nível 3,EN 61000-4-6 (CS) Nível 3,EN 61000-4-8
Controle de tráfego:NEMA-TS2
Vibração:IEC 60068-2-6
Caída livre:IEC 60068-2-32
Choque:IEC 60068-2-27
Tráfego ferroviário:EN 50121-4
|
| Segurança |
Marca CE, comercial
CE/LVD EN60950
|
| Informações mecânicas |
Concha: Concha metálica ondulada
Classe de segurança: IP40
Dimensões: 113,8 x 93 x 34,9 mm
Método de montagem:Montagem por trilho
|
| Garantia |
Substituição no prazo de 1 ano; reparação em 5 anos |

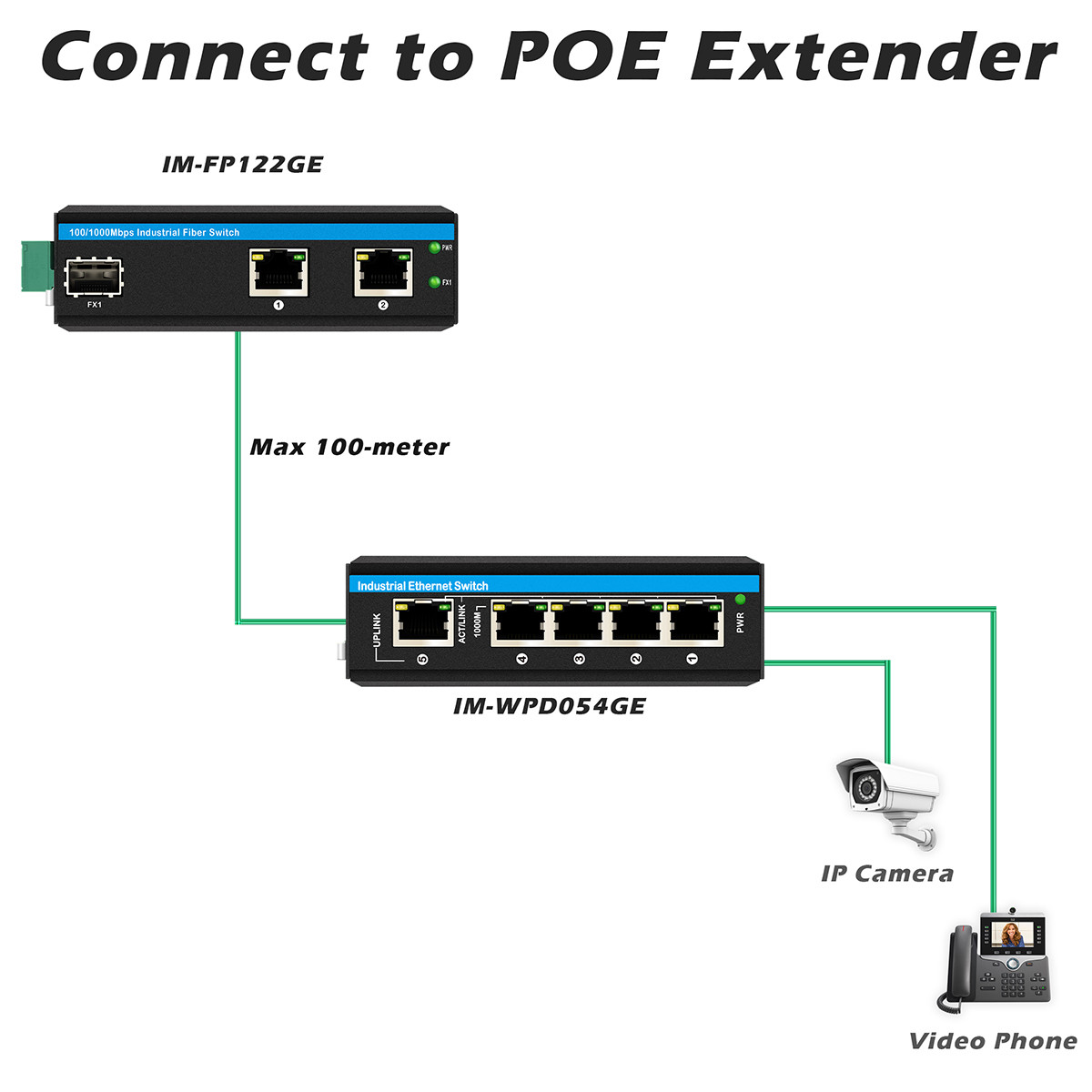

Aplicação do interruptor de fibra industrial
- Não.
Etapas de produção:
- Soldadura: Soldar os componentes necessários
- Limpeza: Para evitar qualquer possível disfunção devido a poeira ou resíduos nas placas de PCB.
- Montagem: Constrói componentes de um produto, como painéis, parafusos, placas de PCB.
- Teste: Para se certificar de que o produto está basicamente funcionando bem após a montagem
- Envelhecimento: Para verificar se o produto pode funcionar sem problemas durante muito tempo sem quaisquer menores como indicadores de LED, tensão.
- Teste: Para testar se o produto pode processar dados ou sinais de vídeo corretamente. Perda de dados? taxa de transmissão correta? falha de pacotes de dados? Tais perguntas seriam verificadas neste procedimento.
- Testes de QC: Esta é a terceira e também a última verificação da qualidade do produto.O nosso pessoal de embalagem irá empacotá-lo de acordo com os requisitos do cliente e anexar à caixa de embalagem um rótulo do produto.
- Quando tudo isto estiver feito, o produto irá para o mercado.
Perguntas frequentes
1Qual é a tensão de entrada?
R: Para interruptores PoE, é DC48V ~ 52V.
Para interruptores não PoE, é DC12V ~ 52V.
2Qual é o orçamento da energia?
R: Cada porta PoE suporta saída de 15,4W/30W/60W.
A saída padrão é 30W ((por favor, avise-nos se você precisa de tipo 60W)
O orçamento total: watts de saída de cada porta vezes as portas PoE
3Está tudo bem?
R: Não, esta série não é gerenciada.
Temos outra série para escolher.
4Que método de instalação é suportado?
A: Ele suporta Din Rail e montagem na parede.
Se for necessário um kit de montagem especial, está tudo bem, já lidamos com isso antes.
5A porta de fibra suporta velocidade de 100M?
R: Sim, para modelos 100M, só suporta módulos 100M.
Para modelos Gigabit, a porta de fibra é 100M/1000M auto-adaptável, você pode inserir 155Mb/s ou 1,25Gb/s módulos, ambos irão funcionar.
