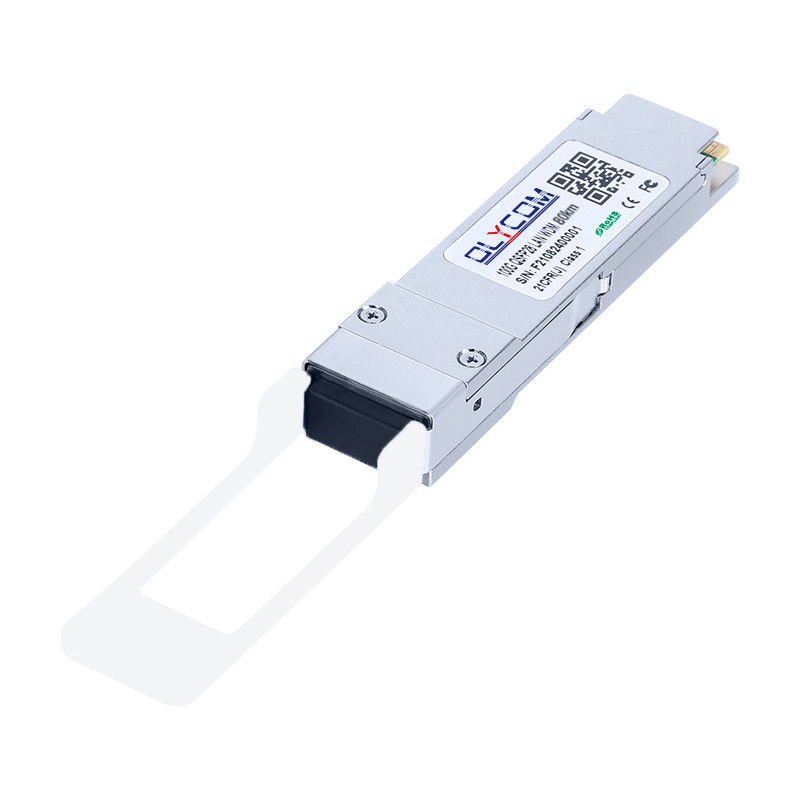

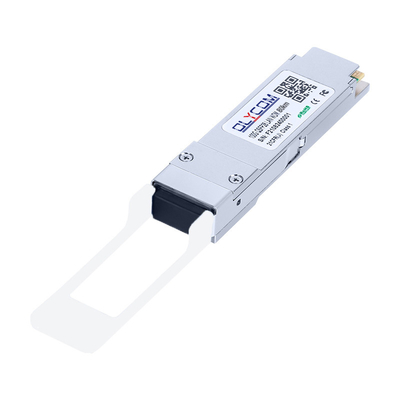

100 Gbps QSFP28 SFP Transceptor ZR4 LC Modo Único
80km 1295nm~1310nm
Características principais do módulo SFP de 100 Gbps
- Taxas de linha de suporte a partir de 103,125 Gb/s
- Taxa de bits de faixa 25,78 Gb/s 100GE
- Até 80 km de transmissão com KR4-FEC
- Laser LAN WDM EML e receptor PIN com SOA
- Suporte à função Multi-Pin com IntL/RxLOSL e LPMode/TxDIS
- Interface elétrica de entrada/saída de alta velocidade (CAUI-4)
- Interface I2C com monitorização integrada de diagnóstico digital
- Pacote QSFP28 MSA com conector LC duplex
- Fonte de alimentação única +3,3V
- Consumo máximo de energia 4,5 W
- Conforme a Diretiva 2015/863/UE da UE
- Temperatura da caixa de funcionamento: 0 a + 70 °C
Classificações máximas absolutas
|
Parâmetro
|
Símbolo
|
Minha.
|
Max. - O quê?
|
Unidade
|
|
Temperatura de armazenamento
|
TS
|
- 40
|
+ 85
|
°C
|
|
Tensão máxima de alimentação
|
CCC
|
-Não.5
|
3.6
|
V
|
|
Relativo operacional Humidade
|
RH
|
|
85
|
%
|
Ambiente de funcionamento recomendado
|
Parâmetro
|
Símbolo
|
Minha.
|
Tipico
|
Max. - O quê?
|
Unidade
|
Notas
|
|
Temperatura da caixa de funcionamento
|
TC
|
0
|
|
+ 70
|
°C
|
|
|
Tensão de alimentação
|
VCC
|
3.13
|
3.3
|
3.47
|
V
|
|
|
Corrente de alimentação
|
Eu...CC
|
|
|
1.82
|
A
|
|
|
Dissipação máxima de energia
|
PD
|
|
|
4.5
|
W
|
|
|
Taxa de bits agregada
|
BRAVE
|
|
103.125
|
|
Gb/s
|
|
|
Taxa de bits de faixa
|
BRLANE
|
|
25.78125
|
|
Gb/s
|
|
|
Distância de transmissão
|
TD
|
|
|
80
|
km
|
|
|
Fibras acopladas
|
Fibra de modo único
|
9/125um SMF
|
Características ópticas
|
Parâmetro
|
Símbolo
|
Minha.
|
Tipico
|
Max. - O quê?
|
Unidade
|
Notas
|
|
Transmissor
|
|
Velocidade de sinalização por faixa
|
|
|
25.78125
|
|
Gbit/s
|
|
|
Lane Wavelengt
|
L0
|
1294.53
|
1295.56
|
1296.59
|
nm
|
|
|
L1
|
1299.02
|
1300.05
|
1301.09
|
nm
|
|
|
L2
|
1303.54
|
1304.58
|
1305.63
|
nm
|
|
|
L3
|
1308.09
|
1309.14
|
1310.19
|
nm
|
|
|
Potência total de lançamento, 100 GE
|
PT
|
7
|
|
12.5
|
dBm
|
1
|
|
Potência de lançamento média por faixa,
|
Pavg
|
1
|
|
6.5
|
dBm
|
1
|
|
OMA, cada faixa
|
POMA
|
2
|
|
6.5
|
dBm
|
1
|
|
Diferença de potência de lançamento entre quaisquer duas pistas ((média e OMA) entre quaisquer duas pistas (OMA)
|
Ptx, diff
|
|
|
3
|
dB
|
|
|
Potência média de saída (desligamento do laser)
|
Pdesligado
|
|
|
- Trinta
|
dBm
|
|
|
Relação de supressão do modo lateral
|
SMSR
|
30
|
|
|
dB
|
|
|
Relação de extinção, 100GE
|
Urgência
|
8.2
|
|
|
dB
|
|
|
RIN20OMA
|
RIN
|
|
|
- 130
|
dB/Hz
|
|
|
Tolerância à perda de retorno ópticonce
|
TOL
|
|
|
20
|
dB
|
|
|
Reflexão do transmissor
|
RT
|
|
|
- Doze
|
dB
|
|
|
Máscara óptica para os olhos
|
- Não.25,0.4, 0.45, 0.25, 0.28, 0,4}
|
%
|
2
|
|
Receptor
|
|
Taxa de sinalização, por lane
|
|
|
25.78125
|
|
Gbit/s
|
|
|
Faixa de comprimento de onda central 0
|
λ0
|
1294.53
|
1295.56
|
1296.59
|
nm
|
|
|
Faixa de comprimento de onda central 1
|
λ1
|
1299.02
|
1300.05
|
1301.09
|
nm
|
|
|
Faixa de comprimento de onda central 2
|
λ2
|
1303.54
|
1304.58
|
1305.63
|
nm
|
|
|
Faixa de comprimento de onda central 3
|
λ3
|
1308.09
|
1309.14
|
1310.19
|
nm
|
|
|
Limite de prejuízo , cada faixa
|
Prejuízo
|
5.5
|
|
|
dBm
|
|
|
Potência média de recepção, por faixa
|
|
- 28
|
|
-6
|
dBm
|
3
|
|
Sensibilidade do receptor Médio, por faixa
|
SO que fazer?
|
|
|
-27
|
dBm
|
3
|
|
Los Assert
|
Perda
|
- 36
|
|
|
dBm
|
|
|
Los De-assert
|
LosDA
|
|
|
- 28
|
dBm
|
|
|
Los Hysteresis
|
Perdas
|
0.5
|
|
5
|
dB
|
|
Dimensões mecânicas
Informações de encomenda
|
Parte Number
|
Descrição do produto
|
|
OQSPLHG80D
|
100Gbps QSFP28ZR4, LC,80km, 0°C~+70°C, com DDM
|
