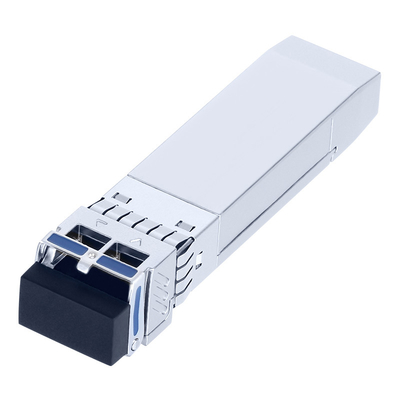

Descrição
Aplicação
25GBASE-LR
Características ópticas e eléctricas
Parâmetro | Símbolo | Min. | Tipico | Max. | Unidade | Notas | ||
Transmissor | ||||||||
Comprimento de onda central | λc | λc-6.5 | λc | λc+6.5 | nm | |||
Largura espectral ((-20dB) | Δλ | 1 | nm | |||||
Relação de supressão no modo lateral | SMSR | 30 | - | dB | ||||
Potência média de saída | Pout | 0 | 6 | dBm | 1 | |||
Taxa de extinção | Urgência | 3.5 | dB | |||||
Diferencial de balanço de entrada de dados | Número do veículo | 180 | 850 | mV | 2 | |||
Impedância diferencial de entrada | Número ZIN | 90 | 100 | 110 | Ó | |||
Desativar TX | Desativar | 2.0 | Vcc | V | ||||
Ativar | 0 | 0.8 | V | |||||
Falha do TX | Culpa | 2.0 | Vcc | V | ||||
Normal | 0 | 0.8 | V | |||||
Receptor | ||||||||
Comprimento de onda central | λc | 1260 | 1620 | nm | ||||
Sensibilidade do receptor | - Trinta e três.3 | dBm | 3 | |||||
Sobrecarga do receptor | 2 | dBm | 3 | |||||
Ativos líquidos | Perda | - 15. | dBm | |||||
Período de validade | Localização | - Trinta | dBm | |||||
LOS Histerese | 0.5 | dB | ||||||
Diferencial de balanço de saída de dados | Vout | 300 | 900 | mV | 4 | |||
LOS | Alto | 2.0 | Vcc | V | ||||
Baixo | 0.8 | V |
Mapa de memória de diagnóstico digital
Os transceptores fornecem conteúdos de memória de ID serial e informações de diagnóstico sobre as condições de funcionamento atuais pela interface serial de 2 fios (SCL, SDA).
As informações de diagnóstico com calibração interna ou calibração externa são todas implementadas, incluindo monitoramento de potência recebida, monitoramento de potência transmitida, monitoramento de corrente de viés,Monitorização da tensão de alimentação e monitorização da temperatura.
O mapa de memória de diagnóstico digital define o campo de dados específico da seguinte forma.
Descrição do pin
Pinhas | Nome do sinal | Descrição | Liga o Seq. | Notas |
1 | VEET | Terra do transmissor | 1 | |
2 | TX FAULT | Indicação de falha do transmissor | 3 | Nota 1 |
3 | TX DESABLE | Desativar transmissor | 3 | Nota 2 |
4 | SDA | SDA Serial Data Signal | 3 | |
5 | SCL | SCL Serial Clock Signal | 3 | |
6 | MOD_ABS | Módulo ausente. | 3 | |
7 | RS0 | Não ligado | 3 | |
8 | LOS | Perda de sinal | 3 | Nota 3 |
9 | RS1 | Não ligado | 3 | |
10 | Veer | Receptor em terra | 1 | |
11 | Veer | Receptor em terra | 1 | |
12 | RD- | Inv. Dados recebidos | 3 | Nota 4 |
13 | RD+ | Dados recebidos | 3 | Nota 4 |
14 | Veer | Receptor em terra | 1 | |
15 | CCRV | Fornecimento de energia do receptor | 2 | |
16 | VCCT | Alimentação do transmissor | 2 | |
17 | VEET | Terra do transmissor | 1 | |
18 | TD+ | Transmitir dados | 3 | Nota 5 |
19 | TD- | Inv. Transmitir dados | 3 | Nota 5 |
20 | VEET | Terra do transmissor | 1 |
Dimensão
Informações de encomenda
Número da parte | Descrição do produto |
OSPLTG10D | 1271~1371nm, 25,78Gbps, LC, 10km, 0°C~+70°C, com DDM |

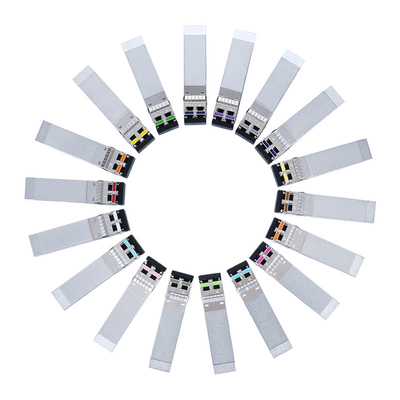

Guia de comprimento de onda λC | |||||||||||
Código | λC | Unidade | Código | λC | Unidade | Código | λC | Unidade | Código | λC | Unidade |
27 | 1271 | nm | 29 | 1291 | nm | 31 | 1311 | nm | 33 | 1331 | nm |
35 | 1351 | nm | 37 | 1371 | nm |
