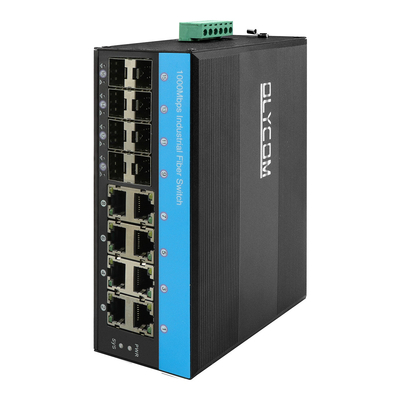

16 Portes Poe Switch Gigabit Velocidade gerenciada Industrial Ethernet Switch
Fonte de alimentação dupla DC48V
Principais características do interruptor de poe industrial gerido
- Suporte de energia para câmaras IP POE através do ponto de acesso sem fio (AP) de 5 categorias de cabo Ethernet.
- IEEE 802.3af/a energia ligada a 1 ~ 8 portas RJ45

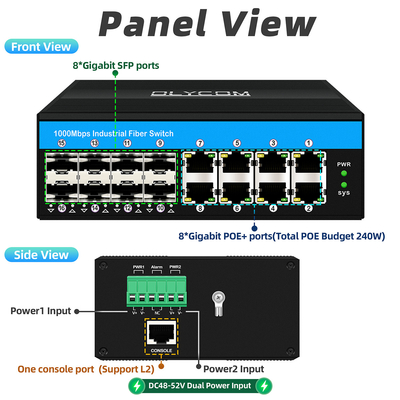

- 8 x 10/100/1000Mbps Portos RJ45 de detecção automática
- Portos de fibra SFP de 8 x 1000 Mbps
- Proteção contra ondas de 6KV Ethernet, adaptada a ambientes externos adversos
- Suporte automático MDI/MDIX
- Modo de controlo de fluxo: duplex completo com padrão IEEE 802.3x,semi-duplex com padrão de pressão traseira
- IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX compatíveis
- Mecanismo de comutação de armazenamento e transferência
- Temperatura do ambiente de funcionamento: -40 °C ~ 75 °C
Especificação do comutador industrial full Gigabit
| Nome do produto |
10/100/1000Mbps Gerenciado Industrial POE Fiber Switch (8F+8TP) |
| Número do modelo. |
IM-FP888GW |
| Porto |
Portos SFP de 8 x 1000Mpbs
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Suporte MDI/MDIX auto-sensing)
|
| Padrão |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificador da VLAND |
4096 |
| Quadro Jumbo |
9.6KB |
| Tamanho da tabela de endereços MAC |
8K |
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 58 Gbps (sem engarrafamento)
Tamanho da DRAM: 128M Tamanho do flash: 16M Tamanho do buffer de pacotes: 4Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Porta SFP, distância de transmissão: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Lâmpadas LED |
Energia, rede, fibra |
| Fornecimento de energia |
Voltagem de entrada da fonte de alimentação POE: 48V (máximo 52V),
Potência de saída da fonte de alimentação PoE única: 15,4 W (porta 1~8)
(802.3 em normas exigem instruções especiais)
|
| Meio Ambiente |
Temperatura de trabalho: -40° ≈ 75°C; Temperatura de armazenamento: -40° ≈ 85°C;Umidade de trabalho: 10% ≈ 90%, não condensante; Umidade de armazenamento: 10% ≈ 95%, não condensante |
| Normas do sector |
EMI:FCC Parte 15 Subparte B Classe A, EN 55022 Classe A
EMS:EN 61000-4-2 (ESD) Nível 3,EN 61000-4-3 (RS) Nível 3,EN 61000-4-4 (EFT) Nível 3,EN 61000-4-5 (Surge) Nível 3,EN 61000-4-6 (CS) Nível 3,EN 61000-4-8; Controle de tráfego:NEMA-TS2; Vibração:IEC 60068-2-6Caso a condução de um veículo tenha sido interrompida por um acidente de trânsito, a condução deve ser efetuada por um veículo que não tenha sido detido.
|
| Segurança |
Marca CE, comercial; CE/LVD EN60950 |
| Informações mecânicas |
Concha: Concha de metal ondulado; classe de segurança: IP40;

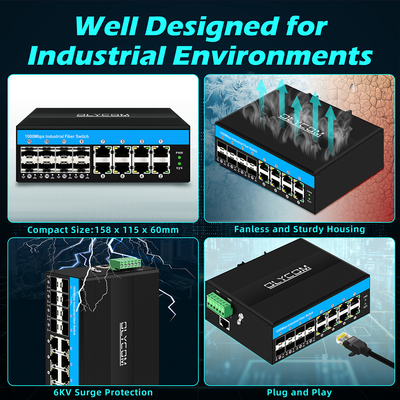

Dimensões: 158 x 114,8 x 60 mm;
Método de montagem:Montagem por trilho
|
| Garantia |
3 anos |

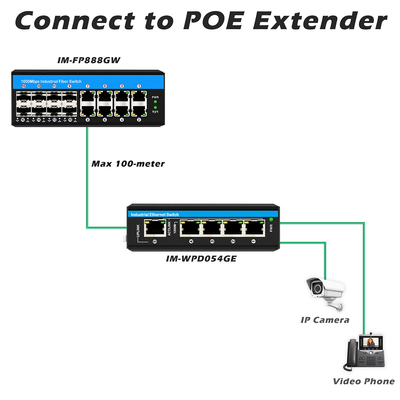

Aplicação
Etapas de produção
Solução: Soldar os componentes necessários
LimpezaPara evitar qualquer possível disfunção devido a poeira ou restos nas placas de PCB.
MontagemConstrui componentes de um produto, como painéis, parafusos, placas de PCB.
Testes: Para assegurar que o produto funciona de forma básica após a montagem
EnvelhecimentoPara verificar se o produto pode funcionar sem problemas durante muito tempo, sem quaisquer problemas menores, como indicadores de LED, tensão.
Testes: Para testar se o produto pode processar dados ou sinais de vídeo corretamente. Qualquer perda de dados? taxa de transmissão correta? Qualquer falha de pacote de dados?
Ensaios de controlo da qualidadeSe for bem sucedido, o nosso pessoal de embalagem irá embalar de acordo com as exigências do cliente e anexar à caixa de embalagem um rótulo do produto.
Quando tudo isto estiver feito, o produto irá para o mercado.
Perguntas frequentes:
1Qual é a entrada de energia?
R: Para interruptores gerenciados por PoE, ele recebe DC12V ~ 52V, para interruptores gerenciados por PoE, ele recebe DC48V ~ 52V. Todos os modelos suportam entrada redundante.
2Qual é o orçamento do POE?
R: A saída PoE padrão é de 30 W por porta.
Tome o IM-FP288GW por exemplo, tem 8 portas PoE, então o orçamento é de 30W/porta*8 portas=240W.
Também podemos suportar 60W de saída se for necessário, por favor confirme conosco.
3Como posso instalar o dispositivo?
R: Todos os modelos desta série suportam montagem DIN35/Mural.
Requer acessórios necessários na instalação, como parafusos, kit de montagem, etc., alguns deles estão incluídos na caixa de embalagem, outros não.
4Se for possível escrever o rótulo como eu quero?
R: Sim, por favor, basta enviar o conteúdo e o formato, e imprimiremos uma amostra para sua confirmação.
O rótulo é normalmente fixado no painel lateral.
5É possível imprimir o meu logotipo?
R: Sim, geralmente está no painel superior do dispositivo.
