Comutador PoE industrial a corrente contínua para sistemas de reserva de energia solar e bateria
Principais características do interruptor de entrada de corrente contínua de 12 V/24 V/48 V

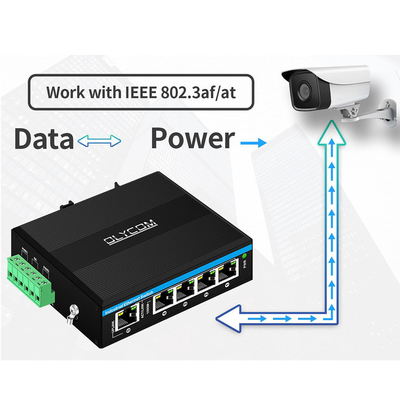

- Suporte de energia nas câmaras IP PoE através do ponto de acesso sem fio (AP) de 5 categorias de cabo Ethernet.
- IEEE 802.3af/a energia ligada a 1 ~ 4 portas RJ45
- 4 x 10/100/1000Mbps Portos RJ45 de detecção automática
- 1 x 10/100/1000Mbps de ligação ascendente
- Reforço de tensão integrado para entrada DC12-48V que pode ser utilizado para energia solar/trunco/sistema VoIP/sistema de segurança CCTV
- Proteção contra ondas de 6KV Ethernet, adaptada a ambientes externos adversos
- Suporte automático MDI/MDIX
- Modo de controlo do caudal: duplex completo com padrão IEEE 802.3x, semi-duplex com padrão de pressão contrária
- IEEE 802.3 10Base-T e IEEE 802.3u 1000Base-TX compatíveis
- Potência máxima de 15,4 W sob o padrão af, 30 W sob o padrão para cada porta PoE
- Detectar os modelos PoE de equipamentos elétricos.
- Temperatura do ambiente de funcionamento: -40°C a 75°C
| Nome do produto |
10/100/1000Mbps Industrial PoE Network Switch (5TP) |
| Número do modelo. |
IM-WP054BGE |
| Porto |
1 x 10/100/1000Mpbs porta de rede de ligação ascendente
4 x10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
|
| Protocolo |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 10Gbps (sem engarrafamento)
Taxa de encaminhamento: 14,88 Mpps
MAC: 2K
Tamanho do buffer de pacotes: 1,75 Mb
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
|

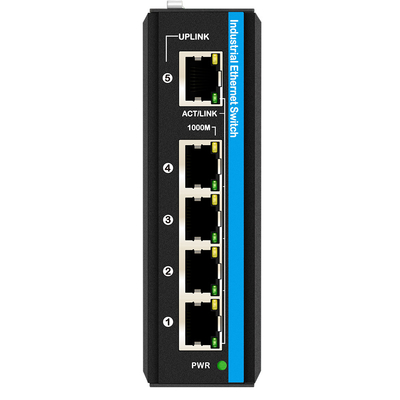

| Lâmpadas LED |
Energia, rede
PWR: Poder
Laranja de cobre: indicador de velocidade
Ligado: velocidade de trabalho 1000Mbps
Desligado: desconectado ou velocidade de trabalho 10/100Mbps
Verde cobre: indicador de ligação/ato
Ligado: transmissão normal
Clinch: em transmissão
Desligado: transmissão não é normal
|
| Fornecimento de energia |
Voltagem de entrada de alimentação PoE: DC12V-48V
Potência de saída de fonte de alimentação PoE única: 15,4 W/30 W (porta 1~4)
Orçamento total de PoE: 120W
Voltagem de saída PoE: DC48V, PoE ativo
|
| Meio Ambiente |
Temperatura de funcionamento: -40° ∼75°C
Temperatura de armazenagem: -40° ∼85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
| Normas do sector |
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
|
Garantia
|
3 anos, suporte técnico ao longo da vida
|
Lista de embalagens
- 1pc interruptor
- Manual do utilizador
Observação
Os acessórios (bracket DIN, fonte de alimentação, cabo de rede, etc.) NÃO estão incluídos na embalagem
Por favor, prepare-o sozinho ou compre um conjunto inteiro de nós.
Informações sobre as caixas de transporte
Tamanho do produto: 11,4*9,3*3,5cm
Tamanho da caixa interna: 23*16,5*5,8cm
Peso do produto: 0,35 kg
Peso da embalagem: 0,45 kg
Tamanho da caixa-mãe: 67*33*47cm
Quantidade de embalagem: 40pcs
Peso da embalagem: 20 kg
Aplicação do PoE Edge Switch fora da rede
Em um sistema PoE, a maioria dos dispositivos recebe DC48V ou até mesmo uma tensão maior para funcionar, se for apenas DC12V ou DC24V, o PoE não funcionará).
Há um aumento de voltagem embutida no modelo IM-WP054BGE aumentando a entrada baixa de CC (normalmente DC12V ~ DC48V) a partir do adaptador de energia, UPS, energia da bateria, etc.
Então, o PoE será ativado para cenários de segurança de CCTV.
Abaixo estão algumas aplicações populares
- Sistema de energia solar
- Rede de veículos
- Sistema de segurança de CCTV residencial
Ver a seguinte explicação pormenorizada
Para os cenários acima, temos diferentes kits de montagem para fácil instalação.
Em geral, o IM-WP054BGE ajuda
1, Aumentar o DC12V/DC24V para DC48V
2, Comunicação inteligente com dispositivos baseados em IP
Fornecimento de energia para dispositivos PoE
Transmitir apenas sinal de rede com dispositivos não PoE
É uma solução ideal para sistemas de vigilância de potência de baixa tensão.
Método de montagem
Opções de encomenda
| IM-WS050GE |
Comutador Ethernet Industrial
5*100/1000M, não gerido, não PoE, DC12V~DC52V de entrada dupla
Ideal para redes de veículos ou sistemas de automação industrial
|
| IM-WP054GE |
Comutador PoE industrial
5*100/1000M, não gerenciado, PoE af/at para porta 1~4, orçamento de 120W
DC48V~DC52V de entrada dupla
Observação: PoE bt*60W é facultativo
Ideal no sistema de segurança de CCTV
|
| IM-WP054BGE |
Comutador PoE industrial
5*100/1000M, não gerenciado, PoE af/at para porta 1~4, orçamento de 120W
DC12V~DC48V de entrada dupla
Com motor de potência interno
Ideal para redes de veículos ou sistemas de energia solar
|
|
IM-WPD054GE
|
Comutador PoE industrial
5*100/1000M, não gerenciado, 1*PD ((30W/60W/90W) + PoE af/at para porta 1~4, Não é necessário usar fonte de alimentação extra
Ideal no sistema de segurança de CCTV
|
| IM-WS050GM |
Comutador gerenciado pela Web Industrial
5*100M/1000M, Web Managed ((QoS, VLAN etc.), Não PoE
DC12V~DC52V de entrada dupla
Ideal para sistemas de automação industrial
|
Perguntas frequentes
1Em que chip é baseado?
Olycom: Realtek
2Posso personalizar?
Olycom: Sim. Apoiamos serviços OEM como logotipo, nome do modelo, rótulo, máscara de PVC e peças do produto (kit de montagem, bloco de terminal de energia, etc.)
3Posso conectá-lo com dispositivos 10/100M?
Sim, todas as portas são 10/100/1000M.
4Fazes SKD/CKD?
R: Sim
Como fábrica, já lidamos com isto muitas vezes.
