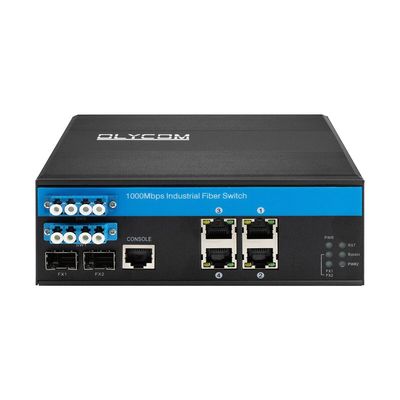

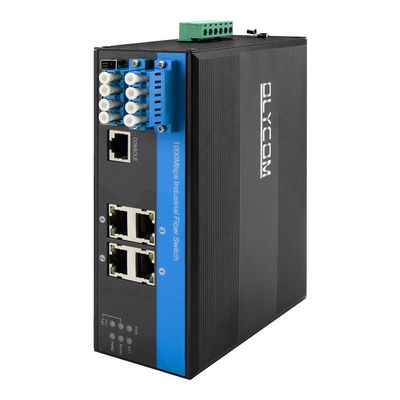

Switch Industrial Gerenciado L2 com Função de Bypass D2*2B
Conector LC SM para Proteção de Linha Óptica
Principais Características do Switch de Bypass Óptico Gerenciado
O IM-FBS240GW é um switch industrial de fibra de bypass de 10/100/1000 Mbps que suporta os seguintes recursos
- Entrada de alimentação dupla de ampla voltagem
- Gerenciamento de GUI Web
- Instalação em trilho DIN
- Certificação FCC e CE
E como parte indispensável do sistema de proteção de comunicação óptica, o bypass de fibra é altamente confiável e estável para diferentes necessidades de caminho óptico, como
- Rede de área metropolitana (MAN)
- Configuração dinâmica de multiplexação de adição/remoção
- Monitoramento do sistema
- Pesquisa e desenvolvimento de laboratório
Entretanto, o switch de bypass de fibra se caracteriza por
- Baixa Perda de Inserção
- Ampla Faixa de Comprimento de Onda
- Baixo Crosstalk de Canal
Especificação do Switch Industrial Gigabit Completo
|
Nome do Produto
|
Industrial Gerenciado 10/100/1000Mbps Switch de Bypass de Fibra (2F+4TP)
|
|
Nº do Modelo
|
IM-FBS240GW
|
|
Porta
|
2 x 2.5G Porta SFP
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45 (Suporta detecção automática MDI/MDIX )
|
|
Padrão
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
ID VLAND
|
4096
|
|
Jumbo Frame
|
9.6KB
|
|
Tabela de Endereços MAC
|
8K
|
|
Recursos de Switching
|
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema:58Gbps (sem congestionamento)
Tamanho da DRAM: 128M Tamanho do Flash: 16M
Tamanho do buffer de pacotes: 4Mb
|
|
Mídia de rede
|
10BASE-T: Par trançado não blindado CAT3, CAT4, CAT5 (≤100m)
100/1000BASE-TX: Par trançado blindado CAT5 ou superior (≤100m)
Porta SFP, distância de transmissão: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LEDs
|
Energia, rede, fibra, bypass
|
|

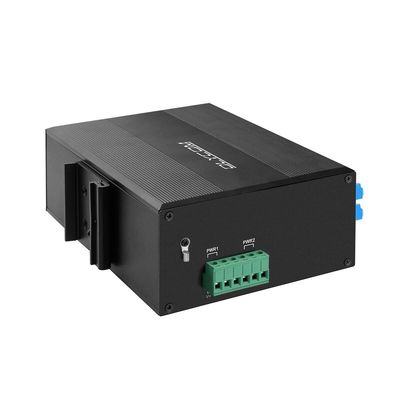

Fonte de alimentação
|
Tensão de entrada: DC 12-52V; Potência sem carga: 5W;
Conexão reversa: suporte
|
|
Ambiente
|
Temperatura de trabalho: Temp:-40°～ 75°C ; Temperatura de armazenamento: Temp:-40°～ 85°C;Umidade de trabalho:10%～90%, sem condensação; Umidade de armazenamento:10%～95%, sem condensação
|
|
Padrões Industriais
|
EMI: FCC Parte 15 Subparte B Classe A, EN 55022 Classe A
EMS: EN 61000-4-2 (ESD) Nível 3, EN 61000-4-3 (RS) Nível 3, EN 61000-4-4 (EFT) Nível 3, EN 61000-4-5 (Surge) Nível 3, EN 61000-4-6 (CS) Nível 3, EN 61000-4-8; Controle de Tráfego: NEMA-TS2; Vibração: IEC 60068-2-6; Queda Livre: IEC 60068-2-32; Choque: IEC 60068-2-27; Tráfego Ferroviário: EN 50121-4
|
|
Segurança
|
Marca CE, comercial ; CE/LVD EN60950
|
|
Informações Mecânicas
|
Carcaça: Carcaça metálica corrugada; Classe de segurança: IP40;
Dimensão:155 x 113x 60mm;
|
|
Garantia
|
3 anos
|
|
Bypass de Fibra
|
|
Categoria
|
Unidade
|
Especificação
|
|
Faixa de comprimento de onda
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Comprimento de onda de teste
|
nm
|
850/1300
|
1310/1550
|
|
Perda de inserção
|
dB
|
Tip:0.6 Max:1.0
|
Tip:0.6 Max:1.0
|
|
Perda de retorno
|
dB
|
MM≥30 SM≥50
|
|
Crosstalk de canal
|
dB
|
MM≥35 SM≥55
|
|
Perda de polarização
|
dB
|
≤0.05
|
|
Perda de comprimento de onda
|
dB
|
≤0.05
|
|
Perda de temperatura
|
dB
|
≤0.05
|
|
Repetibilidade
|
dB
|
≤0.05
|
|
Tensão de operação
|
v
|
3.3V-5V
|
|
Vida útil
|
vezes
|
≥100000000
|
|
Tempo de switching
|
ms
|
≤10
|
|
Potência óptica de transmissão
|
mw
|
≤500
|
|
Temperatura de operação
|
ºc
|
-20~+70
|
|
Temperatura de armazenamento
|
ºc
|
-40~+85
|
Aplicação
Etapas de Produção
Soldagem: Soldar os componentes necessários
Limpeza: Para evitar qualquer possível mau funcionamento devido a poeira ou detritos nas placas de PCB.
Montagem: Constrói os componentes de um produto, como painéis, parafusos, placas de PCB.
Teste: Para garantir que o produto esteja funcionando bem após a montagem
Envelhecimento: Para verificar se o produto pode funcionar sem problemas por muito tempo sem falhas como indicadores LED, voltagem. Isso geralmente dura de 24 a 48 horas.
Teste: Para testar se o produto pode processar sinais de dados ou vídeo corretamente. Perda de dados? Taxa de transmissão correta? Falha de pacote de dados? Tais perguntas seriam verificadas neste procedimento.
Teste de CQ: Esta é a terceira e última verificação da qualidade do produto. Se tudo correr bem, nossa equipe de embalagem o embalará de acordo com os requisitos do cliente e anexará à caixa de embalagem uma etiqueta do produto.
Quando tudo acima for feito, o produto irá para o mercado.
FAQ:
O que é um switch de bypass óptico?
R: Também é chamado de TAP de bypass, usado para alternar automaticamente nós defeituosos quando ocorrem quedas de energia ou falhas, isso garante a transmissão óptica completa.
Onde é usado?
R: É usado principalmente para prevenir interrupções na rede, proteger a rede ou controlar o sistema de rede em telecomunicações ópticas.
Pode ser usado em arquiteturas de rede de fibra em anel ou linear, como sistemas de comunicação ferroviária, automação industrial e subestações de energia.
Quais são as opções de pedido?
R: Há conector SC monomodo (4 portas), LC monomodo (4 portas e 8 portas) e LC multimodo (4 portas e 8 portas) para sua escolha, conforme fotos abaixo.
Suas unidades de bypass óptico podem funcionar com diferentes switches?
R: Sim, este dispositivo é no nível de transmissão óptica e não envolve nenhum protocolo de rede.
Pode funcionar com qualquer switch de diferentes taxas ópticas (100M/1G/2.5G/10G/25G/40G/100G).
É possível suportar montagem em parede?
R: Sim, a instalação padrão é em trilho DIN. Também temos um painel traseiro especial com furos de montagem para montagem em parede.
Haverá um par de suportes de montagem na lista de embalagem.
