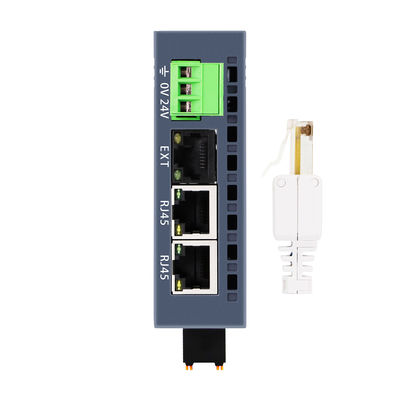

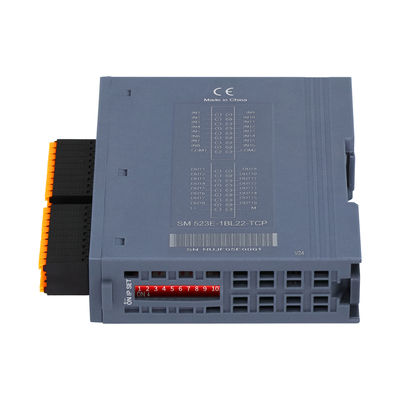

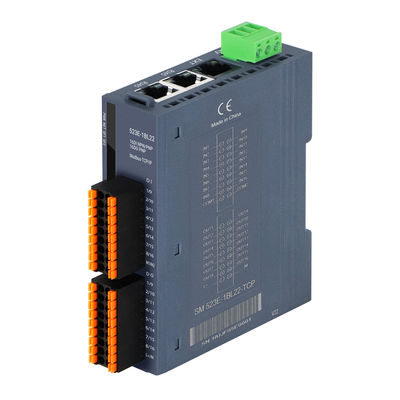

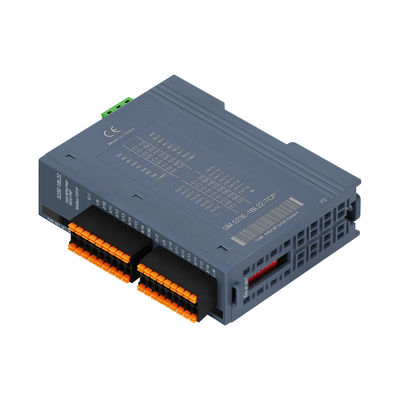

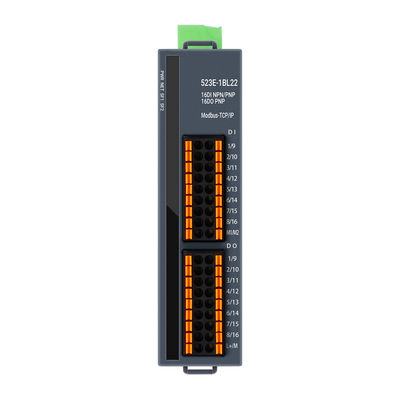

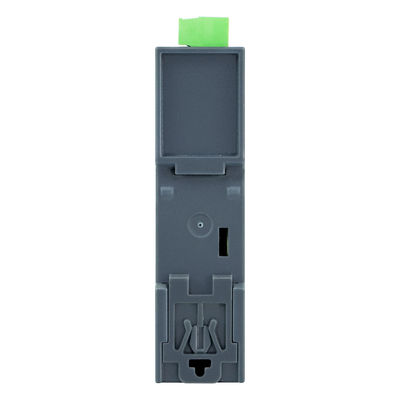

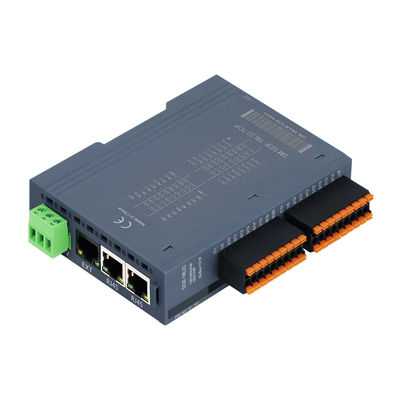

Acoplador escalável distribuído OM523E

Especificações Técnicas

Tensão de Operação

24VDC (18VDC~28VDC)

Consumo de Corrente de Operação

Diferentes modelos de produtos variam, consulte o manual do produto para obter detalhes.

Proteção de Energia

Proteção contra conexão reversa, supressão de surto

Interface de Comunicação

2*RJ45

Interface do Módulo de Expansão

1*RJ45

Tipo de Terminal de Energia

Conectores plugáveis, terminais de parafuso

Tipo de Terminal de Sinal

Conector plugável, porta de conexão PUSH-IN de encaixe direto

Instruções de Exibição

Luz indicadora de energia, luz indicadora verde NET, luz indicadora vermelha SF

,5msProtocolo

Modbus-TCP/IP

Categoria Mestre-Escravo

Dispositivo escravo independente

Ponto de IO Ontológico

 Sim, consulte os dados de pedido para obter detalhes

Limiar de proteção contra sobrecorrente

1.5A

,5msTempo de Resposta de IO

Mínimo 5ms

Capacidades de Expansão

Suporta expansão de 16 módulos EM500E-EM

Comprimento do Cabo (blindado)

Máximo 500m

Comprimento do Cabo (não blindado)

O ponto de entrada mais longo é 300m, o ponto de saída mais longo é 150m

Configurações do Escravo

Configurações de IP

Definido por chave DIP ou página da web

Número Máximo de Estações por Segmento

255 (O número específico de estações suportadas é determinado pela estação principal)

Ambiente de Trabalho

Temperatura de Trabalho

-20~60

℃Umidade de Trabalho

5%~90% (sem condensação)

Nível de Proteção

IP20

Dimensões (C*L*A)

27mm*104mm*114mm

Embalagem

Nº do Produto

Acoplador distribuído expansível interno vertical OM521E, barramento Modbus-TCP, 3 portas RJ45, barramento de backplane WellAUBUS (cabo de rede com porta RJ45 preta em cascata, comprimento do módulo de cabo de rede Categoria 5e (limitado a 20 metros), cabo de extensão total (limitado a 150 metros) e 16 módulos podem ser expandidos. Fonte de alimentação 24VDC, com ajuste de endereço IP da estação por chave DIP de 8 bits, o corpo vem com 32DI (entrada catódica comum/anódica comum), nível de proteção IP20, suporta instalação em trilho DN35

OM521E-1BL22-TCP

Acoplador distribuído escalável interno vertical OM522E, barramento Modbus-TCP, 3 portas RJ45, barramento de backplane WellAUBUS (cabo de rede com porta RJ45 preta em cascata, comprimento do módulo de cabo de rede Categoria 5e (limitado a 20 metros), cabo de extensão total (limitado a 150 metros) e pode ser expandido para 16 módulos. Fonte de alimentação 24VDC, com código de chave DIP de 8 dígitos para definir o endereço IP da estação, o corpo vem com 32DO (saída PNP), nível de proteção IP20, suporta instalação em trilho DN35

OM522E-1BL22-TCP

Acoplador distribuído expansível interno vertical OM523E, barramento Modbus-TCP, 3 portas RJ45, barramento de backplane WellAUBUS (cabo de rede com porta RJ45 preta em cascata, o comprimento entre o comprimento do módulo de cabo de rede Categoria 5e (limitado a 20 metros), cabo de extensão total (limitado a 150 metros) e 16 módulos podem ser expandidos. Fonte de alimentação 24VDC, com ajuste de endereço IP da estação por chave DIP de 8 bits, o corpo vem com 16DI (entrada catódica comum/anódica comum), 16DO (saída PNP), nível de proteção IP20, suporta instalação em trilho DN35

OM523E-1BL22-TCP
