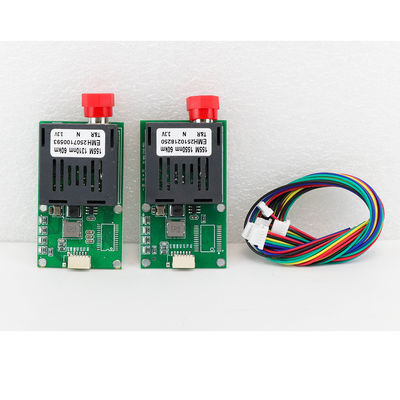

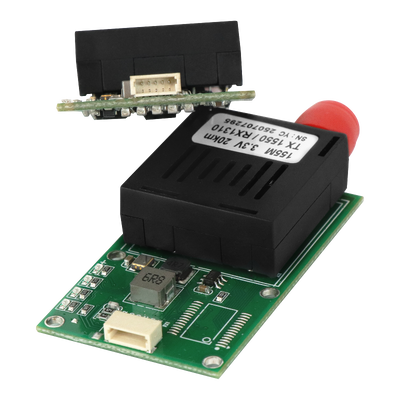

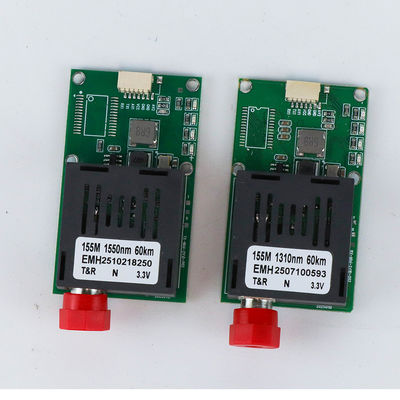

Modulo óptico de drones compatível com o CE TTL FC/ST/SC Fiber20KM/40KM/60KM/80KM

Módulo de Drone de Fibra Conectado


Extremidade do céu

O comprimento de onda do cabo de fibra óptica da extremidade do céu é de 1490nm, e a interface é definida como: RX/TX/AV/VCC/GND. RX é conectado ao CRSFTX do controlador de voo, TX é conectado ao CRSFRX do controlador de voo, e AV é conectado à porta de saída de sinal AV do controlador de voo.

Extremidade do solo

O comprimento de onda do cabo de fibra óptica da extremidade do solo é de 1550nm, e a interface é definida como: RX/TX/AV/CC/GND. RX é conectado ao CRSFTX do receptor do controle remoto, TX é conectado ao CRSFRX do receptor do controle remoto, e AV é emitido para a porta de entrada de sinal AV do display ou VTX. Descrição: Este dispositivo é desenvolvido para o sistema de transmissão de sinal de drones com 1 vídeo analógico e 1 sinal de nível TTL. O dispositivo possui características de segurança e confiabilidade, desempenho estável, peso total leve e alto custo-benefício.


Os sistemas de comunicação de drones industriais exigem muito mais do que simples transmissão de dados sem fio. À medida que as capacidades de carga útil continuam a evoluir, os drones modernos devem lidar simultaneamente com controle de voo, telemetria, vídeo de alta definição, processamento de IA e vários dados de sensores, mantendo comunicação confiável em longas distâncias.

Os módulos de comunicação por fibra óptica oferecem uma solução ideal, fornecendo latência ultrabaixa, alta largura de banda, forte imunidade eletromagnética e transmissão segura de longa distância. Eles são amplamente implantados em UAVs conectados, drones industriais e sistemas não tripulados de missão crítica.

1. Transmissão de Controle de Voo e Telemetria

O módulo de fibra óptica TTL fornece um canal de comunicação serial transparente entre o controlador de voo e a estação de controle em solo.

Os dados transmitidos tipicamente incluem:

* Comandos de controle de voo

* Missões automáticas de waypoints

* Comandos de retorno para casa

* Dados de posicionamento GPS

* Informações de atitude IMU

* Direção da bússola

* Altitude e velocidade

* Status da bateria

* Monitoramento da saúde do motor

* Feedback de telemetria em tempo real

Como a comunicação do controle de voo é crítica para a segurança, o canal serial é projetado para fornecer transmissão estável, determinística e de baixa latência em longas distâncias.

2. Transmissão de Vídeo de Alta Definição

O módulo de fibra óptica Gigabit Ethernet é projetado para cargas úteis que exigem largura de banda e comunicação IP contínua.

Aplicações típicas incluem:

* Câmeras HD 1080P / 4K

* Streaming de vídeo H.264 / H.265

* Câmeras dual-spectrum EO/IR

* Câmeras de vigilância panorâmica

* Sistemas de câmeras PTZ

* Dispositivos de carga útil baseados em IP

A interface Gigabit Ethernet fornece largura de banda suficiente para transmissão de vídeo em tempo real, mantendo excelente qualidade de imagem em links de fibra de longa distância.

3. Computação de IA e Cargas Úteis Inteligentes

Drones industriais modernos integram cada vez mais plataformas de edge computing baseadas em IA para análise de imagem em tempo real e tomada de decisão autônoma.

Cargas úteis típicas incluem:

* Computadores de edge AI

* Plataformas NVIDIA Jetson

* PCs industriais embarcados

* Sistemas de reconhecimento de objetos

* Sistemas de rastreamento inteligentes

* Sistemas de inspeção autônoma

O canal de fibra Ethernet permite a transmissão de alta velocidade de resultados de processamento de IA, informações de sensores e comunicação de rede entre equipamentos aéreos e a estação em solo.

4. Sistemas LiDAR, Radar e Mapeamento

Drones de topografia e inspeção frequentemente transportam equipamentos de sensoriamento de alta taxa de dados.

Cargas úteis típicas incluem:

* Scanners LiDAR

* Sistemas de radar SAR

* Câmeras multiespectrais

* Câmeras hiperespectrais

* Sistemas de fotogrametria

* Equipamentos de mapeamento 3D

Esses sensores geram continuamente grandes volumes de dados, tornando o Gigabit Ethernet sobre fibra uma solução de transmissão ideal.

5. Drones de Inspeção Industrial

Sistemas de comunicação por fibra óptica são amplamente utilizados para tarefas de inspeção industrial onde a comunicação estável é essencial.

Aplicações típicas incluem:

* Inspeção de linhas de transmissão de energia

* Inspeção de turbinas eólicas

* Inspeção de dutos de petróleo e gás

* Instalações petroquímicas

* Inspeção ferroviária

* Inspeção de infraestrutura rodoviária

* Monitoramento de pontes

* Usinas de energia solar

* Infraestrutura de cidades inteligentes

A transmissão por fibra oferece excelente resistência à interferência eletromagnética comumente encontrada em ambientes industriais.

6. Sistemas de Drones Conectados

Drones conectados exigem comunicação contínua e confiável entre a plataforma aérea e a estação em solo.

Um cabo de comunicação conectado típico consiste em:

* Cabo de fibra óptica reforçado com Kevlar

* Membro de tração de alta resistência

* Revestimento protetor flexível

* Fibras ópticas monomodo

Especificações comuns incluem:

* Fibra monomodo G.657.A2

* Estrutura de 2 ou 4 núcleos

* Diâmetro do cabo de 1.2 mm

* Resistência à tração de 100 N

Esta construção permite enrolamento e desenrolamento contínuos, mantendo comunicação estável durante missões de longa duração.

7. Segurança Pública e Resposta a Emergências

Módulos de comunicação de drones por fibra óptica são adequados para operações de segurança pública que exigem comunicação confiável e livre de interferências.

Aplicações típicas incluem:

* Resgate de emergência

* Suporte a combate a incêndios

* Resposta a desastres

* Monitoramento de inundações

* Busca e salvamento (SAR)

* Gerenciamento de tráfego

* Patrulha de fronteira

* Vigilância policial

A comunicação óptica confiável ajuda a garantir a execução ininterrupta da missão em ambientes complexos.

8. Defesa e Sistemas de Drones Anti-Jamming

Ao contrário da comunicação RF convencional, a transmissão por fibra óptica é imune à interferência eletromagnética e ao jamming de radiofrequência.

Aplicações típicas relacionadas à defesa incluem:

* Vigilância tática

* Segurança de fronteira

* Monitoramento costeiro

* Suporte a guerra eletrônica

* Sistemas de drones anti-jamming

* Transmissão segura de dados

O link físico de fibra fornece comunicação altamente confiável para operações de missão crítica onde a integridade da comunicação é essencial.

9. Arquitetura de Comunicação de Drone de Canal Duplo

Uma implantação industrial comum combina dois canais de comunicação independentes:

TTL sobre Fibra

* Controle de voo

* Telemetria

* Comunicação de sensores

* Comandos de missão

Gigabit Ethernet sobre Fibra

* Vídeo HD

* Computação de IA

* Câmeras IP

* LiDAR

* Radar

* Cargas úteis de rede

Ao separar o tráfego de controle dos dados de carga útil de alta largura de banda, o sistema minimiza a interferência de comunicação e melhora a confiabilidade operacional geral.

Dimensão





FAQ


1. Vocês são um fabricante?

Sim, somos um fabricante genuíno com capacidades de produção completas.

Operamos nossas próprias instalações de fabricação e temos uma equipe dedicada de pesquisa e desenvolvimento trabalhando em inovação de produtos.

Você é bem-vindo para fazer um tour virtual por nossas instalações através do link abaixo, onde você pode explorar nossos espaços de escritório e áreas de fabricação.

https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html

2. Qual é o prazo de entrega se eu fizer um pedido?

A produção começa imediatamente após confirmarmos o recebimento do seu pagamento.

Para modelos frequentemente encomendados, mantemos estoque, e após a conclusão dos testes de qualidade necessários, podemos despachar seu pedido prontamente.

Nos casos em que os itens não estão prontamente disponíveis em estoque, nosso prazo de produção típico varia de 3 a 5 dias úteis para quantidades inferiores a 50 peças ou pares.

3. Como vocês enviarão meu pedido?

Oferecemos soluções de envio flexíveis para atender às diferentes necessidades dos clientes.

Para pedidos padrão, organizamos frete aéreo através de transportadoras confiáveis como DHL, UPS ou FEDEX.

Para compras a granel maiores, podemos organizar frete marítimo, que é mais econômico.

Se preferir, também podemos enviar usando sua própria conta de frete ou despachante designado.

O tempo de entrega típico para sua alfândega local para procedimentos de liberação é de aproximadamente 3 a 5 dias corridos.

4. Qual é o MOQ?

Nossa quantidade mínima de pedido é extremamente flexível, definida em apenas 1 peça ou 1 par.

Como mantemos estoque para vários modelos, enviar amostras para sua avaliação e testes é simples e conveniente.

5. Posso ter um desconto?

Sim, descontos estão definitivamente disponíveis e são negociáveis.

Ajustes de preço são tipicamente determinados com base no volume do seu pedido e podem ser discutidos após testes de amostra bem-sucedidos.

6. Qual é o período de garantia?

Nossa cobertura de garantia varia dependendo da categoria do produto.

Produtos de grau comercial, como conversores de mídia Ethernet de fibra e switches PoE de fibra óptica, vêm com garantia de 1 ano.

Equipamentos de grau industrial são cobertos por um período de garantia estendido de 3 anos.

Além disso, fornecemos suporte técnico vitalício para todos os modelos fabricados sob o nome da marca Olycom.
