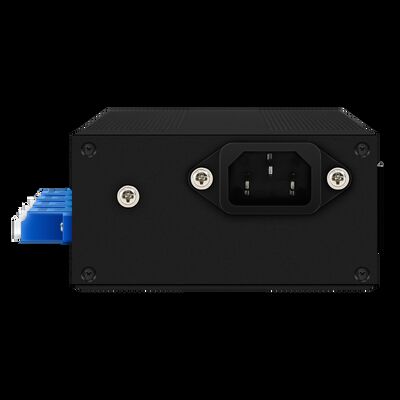

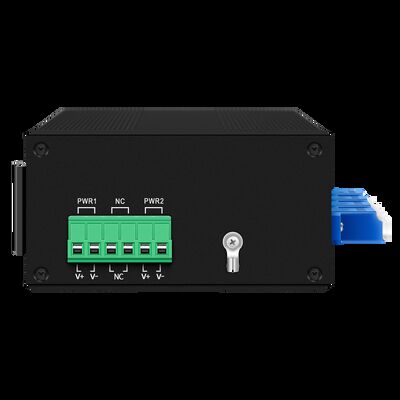

Modulo de interruptor de desvio de fibra óptica de entrada dupla AC/DC Conector LC de modo único CE

Diagrama

Características fundamentais

• Troca automaticamente os caminhos ópticos quando a energia é perdida, garantindo a transmissão ininterrupta de fibra
• Ideal para implantação em linha com switches de fibra, roteadores ou sistemas de monitoramento
• Suporta canais de desvio simples ou duplos com indicadores de estado SW1 / SW2 claros
• Perda de inserção ultra-baixa (típica 0,6 dB, máxima 1,0 dB) minimiza a degradação do sinal
• Suporte de comprimento de onda alargado: 850/1300 nm (MM) e 1310/1550 nm (SM)
• Alta perda de retorno e baixa transmissão de canal para integridade do sinal em ambientes densos de fibra
• Extremamente baixa polarização, comprimento de onda e perdas relacionadas com a temperatura
• Mecanismo de mudança rápido e duradouro
• Tempo de comutação óptica ≤ 10 ms
• Confiabilidade mecânica ultra-alta com vida útil ≥ 100 milhões de ciclos de comutação
• Suporta alta potência de transmissão óptica até 500 mW
• Voltagem: 12V52V DC e AC de entrada, com protecção contra polaridade
• Temperatura de funcionamento: -20°C a +70°C
• Interfaces de fibra LC padrão para fácil integração
• Casas metálicas resistentes (114 × 93 × 35 mm) com montagem DIN-rail
• Pode operar em topologias de rede em cascata ou de anel
• Compartilha a fonte de alimentação com interruptores ópticos para cablagem simplificada
• Módulos de comutação óptica personalizáveis para satisfazer diferentes requisitos de vias ópticas
• Ideal para a configuração de vias ópticas dinâmicas em sistemas de ensaio e monitorização

Aplicações

O Módulo de Desvio de Fibra Industrial é amplamente implantado em redes de fibra onde a continuidade e a proteção do link são críticas, incluindo:

• Redes da área metropolitana (MAN):
• Assegura uma conectividade ininterrupta durante falhas de energia ou manutenção do equipamento.
• Monitorização de sistemas de comunicação óptica:
• Permite a proteção em tempo real e o redirecionamento de caminhos de fibra em sistemas de monitorização e proteção.
• Plataformas de I&D e de ensaio de laboratório:
• Suporta a comutação dinâmica do caminho óptico para ensaios automatizados e ambientes de ensaio de alta eficiência.
• Configuração óptica dinâmica de multiplexagem e adição/despejo:
• Ideal para sistemas que exigem frequentes alterações de trajectória óptica sem recableamento físico.
• Sistemas de fibras de alta densidade:
• Adequado para telecomunicações, centros de dados, serviços públicos e redes industriais com requisitos rigorosos de tempo de atividade.

Lista de embalagens

Quando utilizar o produto pela primeira vez, verifique primeiro se a embalagem está completa e se os acessórios estão completos!
1 × Equipamento principal
1 × Manual de instruções
1 × Cartão de garantia

Observações especiais: Existem necessidades especiais para o produto, por favor faça uma explicação especial!
