Olycom Managed Industrial PoE Fiber Switch
1. Visão Geral do Produto

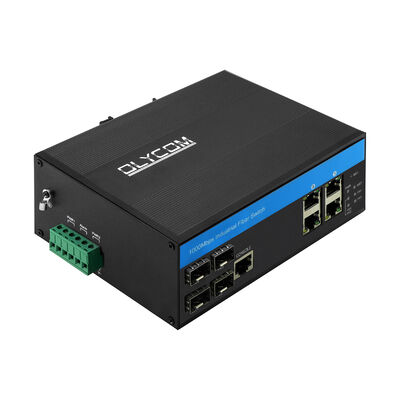

1.1 O IM-FP444GW é um switch de fibra PoE industrial gerenciado, projetado para transmissão Ethernet e fibra de alta confiabilidade em ambientes agressivos. Ele integra 4 × portas de fibra SFP de 100/1000/2500Mbps com 4 × portas RJ45 habilitadas para PoE de 10/100/1000Mbps, fornecendo uma solução flexível de acesso e agregação para redes industriais, vigilância externa e arquiteturas de fibra distribuídas.
1.2 Em conformidade com IEEE 802.3af/at, o switch fornece até 30W por porta PoE com um orçamento total de energia de 120W, garantindo energia estável e transmissão de dados para câmeras IP, APs sem fio e dispositivos de borda. Com sua estrutura metálica com classificação IP40, montagem em trilho DIN ou parede e ampla faixa de temperatura operacional de -40°C a +75°C, o IM-FP444GW é construído para operação contínua em implantações industriais e externas exigentes.
2. Principais Características
O IM-FP444GW combina gerenciamento avançado da Camada 2, proteção industrial e recursos de comutação de alto desempenho:
-
Design Híbrido de Fibra e PoE – 4 × portas SFP de 2,5G para transmissão de fibra de longa distância e 4 × portas Gigabit RJ45 PoE.
-
Fornecimento de Energia PoE Industrial – Em conformidade com IEEE 802.3af/at, 30W por porta, orçamento total de PoE de 120W, saída de 48V.
-
Gerenciamento Avançado da Camada 2 – Suporta VLAN (802.1Q), QoS, IGMP/MLD snooping, agregação de link LACP e controle de largura de banda.
-
Proteção e Redundância de Anel – Suporta STP, RSTP, MSTP e Ethernet Protection Ring (EPR) ITU-T G.8032 para recuperação rápida da rede.
-
Confiabilidade Industrial – Proteção contra surtos Ethernet de 6KV, proteção ESD de até ±15KV no ar, conformidade EMC de nível industrial.
-
Alto Desempenho de Comutação – Capacidade de comutação de 28 Gbps, taxa de encaminhamento de 20,83 Mpps, tabela MAC de 8K, quadros jumbo de 9,6 KB.
-
Gerenciamento Flexível – GUI da Web, CLI semelhante ao Cisco®, SNMP v1/v2c/v3, Telnet, SSH, HTTPS e redundância de firmware.
-
Recursos de Eficiência Energética e Diagnóstico – IEEE 802.3az EEE, diagnósticos de cabo, espelhamento de porta, RMON e registro de eventos.
3. Especificação
|
Nome do Produto
|
Switch de Fibra PoE Industrial Gerenciado de 10/100/1000Mbps (4F+4TP)
|
|
Modelo nº
|
IM-FP444GW
|
|
Porta
|
4*100/1000/2500Mpbs portas SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
8*10/100/1000M UTP RJ45 (Suporte detecção automática MDI/MDIX)
|
|
Protocolo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Recursos de Comutação
|
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 28 Gbps (sem congestionamento de tráfego)
Taxa de encaminhamento: 20,83 Mpps
Tamanho da DRAM: 128M
Tamanho do Flash: 16M
Tamanho do buffer de pacotes: 4Mb
ID VLAND: 4096
Tamanho da Tabela de Endereços MAC: 8K
Quadro Jumbo: 9,6 KB
|
|
Mídia de Rede
|
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
|
LEDs
|
Energia, rede, fibra
PWR: Energia
Laranja: Link/ACT
Verde: Velocidade da Rede 1000M (desligado quando é 100Mb/s)
Fibra: FX1/FX2/FX3/FX4
|
|

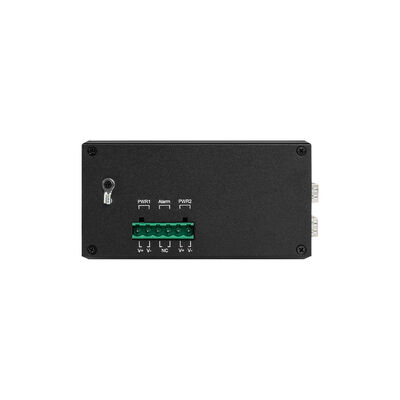

Fonte de Alimentação
|
Tensão de entrada: 48V (máx. 52V)
Tensão de saída PoE: 48V
Potência de saída PoE única: 30W (porta 1~4)
Orçamento máximo: 120W
Conexão reversa: suporte
|
|
Fiação PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Ambiente
|
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
|
Padrões da Indústria
|
ESD: IEC61000-4-2, ±15KV no ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|
|
Informações Mecânicas
|
Estrutura: Estrutura de metal corrugado, nível IP40
Dimensão: 158*115*60mm
Método de montagem: Montagem em trilho Din/Parede
Peso: 0,75Kg/0,9Kg (Líquido/Bruto)
|
|
Garantia
|
3 anos, suporte técnico vitalício
|
4. Dimensão
5. Interface de Usuário Web
6. Recursos de Software
- Suporte a diagnóstico de cabos e pode localizar o ponto de falha
- Suporte IEEE802.3az EEE (Energy Efficient Ethernet) Management, otimiza o consumo de energia
- Suporte STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Suporte QoS, QoS de classificação de transporte, CoS, controle de largura de banda (direção de entrada/saída), supressão de tempestade, serviços diferenciados
- Suporte IEEE802.1q VLAN, porta VLAN, baseado em Mac VLAN, IP subnet VLAN, Protocol VLAN, conversão VLAN, MVR
- Suporte agregação de link LACP IEEE802.3ad dinâmica, agregação de link estática
- Suporte IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, busca IGMP
- Suporte relatório de agente IGMP, MLD snooping
- Segurança: baseado em porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Suporte CLI semelhante ao Cisco®, gerenciamento Web, SNMP v1/v2c/v3, Telnet
- Suporte atualização de software via TFTP e HTTP, redundância de firmware impede falha na atualização
- Suporte cliente/Relay/Snooping/Snooping option 82/Relay option 82 DHCP
- Suporte RMON, MIB II, imagem espelho, log de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Suporte servidor Telnet IPV6/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Entre em contato conosco para obter o manual da Web ou o manual da CLI
7. Aplicação
8. Acessórios
|
Módulo Óptico Industrial
|
|
OSPL1E06D-85
|
100BASE-FX (850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Fonte de Alimentação DIN Industrial
|
|
IM-DAC220/DC12V1.67A
|
AC220V para DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V para DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V para DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V para DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V para DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V para DC48V10A, -40℃～70℃
|
9. FAQ
1, Em qual chip ele se baseia?
Olycom: Vitesse
2, Posso personalizá-lo?
Olycom: Sim
Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de energia, etc.)
3, Posso conectá-lo com dispositivos de 10/100M?
Olycom: Sim
Para portas LAN, elas são de detecção automática de 10/100/1000M
Para portas de fibra, configure a velocidade de 100 Mbps via GUI da Web ou CLI
4, Posso desligar a função PoE para algumas portas quando necessário?
R: Sim
Todos os switches gerenciados PoE desta série suportam gerenciamento PoE
Basta definir o status PoE via GUI da Web ou CLI
5, Vocês fazem SKD/CKD?
R: Sim
Como fábrica, já lidamos com isso muitas vezes.
