Switch de Bypass de Fibra PoE Gerenciado 2.5G 8 Portas
1. Visão Geral do Produto

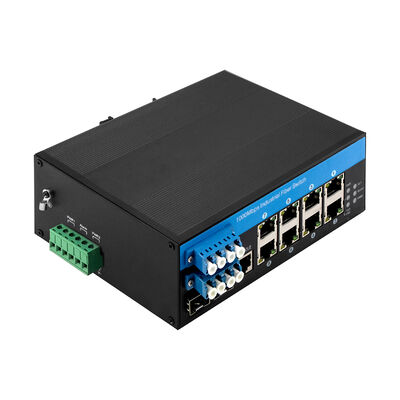

O IM-FBP288GW é um switch de bypass de fibra PoE industrial gerenciado, projetado para sistemas críticos de comunicação óptica e fornecimento de energia.
Ele integra 8 × portas RJ45 PoE de 10/100/1000Mbps, 2 × portas de uplink de fibra SFP de 100/1000/2500Mbps e 2 × portas de bypass de fibra LC, permitindo a transmissão óptica ininterrupta mesmo em caso de perda de energia ou falha do dispositivo.
Suportando IEEE 802.3af/at PoE com um orçamento total de energia de até 240W, o switch garante uma entrega de energia confiável para câmeras IP, pontos de acesso sem fio e dispositivos de borda industrial.
Com sua estrutura metálica industrial IP40, montagem em trilho DIN ou parede e temperatura de operação de -40°C a +75°C, o IM-FBP288GW é construído para ambientes agressivos onde a disponibilidade da rede e a proteção do caminho óptico são críticos.
2. Especificação
|
Nome do Produto
|
Switch de Bypass de Fibra PoE Industrial Gerenciado de 10/100/1000Mbps (2F+8TP)
|
|
Modelo nº
|
IM-FBP288GW
|
|
Porta
|
2*portas SFP de 100/1000/2500Mpbs
2* portas de bypass LC (SM/MM)
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
8*10/100/1000M UTP RJ45 (Suporte detecção automática MDI/MDIX)
|
|
Protocolo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Recursos de Comutação
|
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento: <10us
Largura de banda do sistema: 26Gbps (sem congestionamento de tráfego)
Taxa de encaminhamento: 19.344Mpps
Tamanho da DRAM: 128M
Tamanho do Flash: 16M
Tamanho do buffer de pacotes: 4Mb
ID VLAN: 4096
Tamanho da Tabela de Endereços MAC: 8K
Jumbo Frame: 9.6KB
|
|
Mídia de Rede
|
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
|
LEDs
|
Energia, rede, fibra
PWR: Energia
Laranja: Link/ACT
Verde: Velocidade da Rede 1000M (desligado quando é 100Mb/s)
Fibra: FX1/FX2
|
|

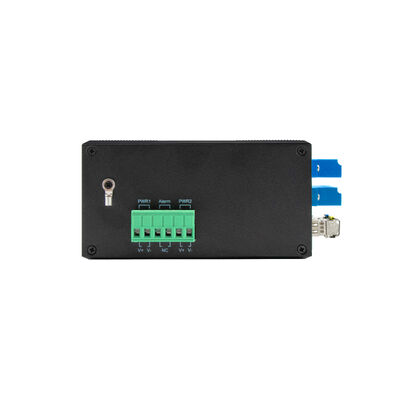

Fonte de Alimentação
|
Tensão de entrada: 48V (máx. 52V)
Tensão de saída PoE: 48V
Potência de saída PoE única: 30W (porta 1~8)
Orçamento máximo: 240W
Conexão reversa: suporte
|
|
Fiação PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Ambiente
|
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
|
Padrões da Indústria
|
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|
|
Informações Mecânicas
|
Estrutura: Estrutura de metal corrugado, nível IP40
Dimensão: 158*115*60mm
Método de montagem: Montagem em trilho Din/Parede
Peso: 0.75Kg/0.9Kg (Líquido/Bruto)
|
|
Garantia
|
3 anos, suporte técnico vitalício
|
|
Bypass de Fibra
|
|
Categoria
|
Unidade
|
Especificação
|
|
Faixa de comprimento de onda
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Comprimento de onda de teste
|
nm
|
850/1300
|
1310/1550
|
|
Perda de inserção
|
dB
|
Típico: 0.6 Máx: 1.0
|
Típico: 0.6 Máx: 1.0
|
|
Perda de retorno
|
dB
|
MM≥30 SM≥50
|
|
Diafonia do canal
|
dB
|
MM≥35 SM≥55
|
|
Perda de polarização
|
dB
|
≤0.05
|
|
Perda de comprimento de onda
|
dB
|
≤0.05
|
|
Perda de temperatura
|
dB
|
≤0.05
|
|
Repetibilidade
|
dB
|
≤0.05
|
|
Tensão de operação
|
v
|
3.3V-5V
|
|
Vida útil
|
vezes
|
≥100000000
|
|
Tempo de comutação
|
ms
|
≤10
|
|
Potência óptica de transmissão
|
mw
|
≤500
|
|
Temperatura de operação
|
ºc
|
-20~+70
|
|
Temperatura de armazenamento
|
ºc
|
-40~+85
|
Como parte indispensável do sistema de comunicação e proteção óptica, o bypass de fibra é altamente confiável e estável para diferentes necessidades de caminho óptico, como
-
Rede de área metropolitana (MAN)
-
Configuração dinâmica de multiplexação de adição/queda
-
Monitoramento do sistema
-
Pesquisa e desenvolvimento de laboratório
Enquanto isso, o switch de passagem de fibra caracteriza
3. Informações WEB
- Suporta diagnóstico de cabo e pode localizar o ponto de falha
- Suporta IEEE802.3az EEE (Energy Efficient Ethernet) Management, otimiza o consumo de energia
- Suporta STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Suporta QoS, QoS de classificação de transporte, CoS, controle de largura de banda (direção de entrada/saída), supressão de tempestade, serviços diferenciados
- Suporta IEEE802.1q VLAN, porta VLAN, baseado em Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
- Suporta agregação de link LACP IEEE802.3ad dinâmica, agregação de link estática
- Suporta IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, pesquisa IGMP
- Suporta relatório de agente IGMP, MLD snooping
- Segurança: baseado em porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Suporta CLI semelhante ao Cisco®, gerenciamento Web, SNMP v1/v2c/v3, Telnet
- Suporta atualização de software via TFTP e HTTP, redundância de firmware evita falha na atualização
- Suporta cliente DHCP/Relay/Snooping/Snooping option 82/Relay option 82
- Suporta RMON, MIB II, imagem espelho, log de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Suporta IPV6 servidor Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
4. Aplicação
- Redes de Área Metropolitana (MAN) – Garante a transmissão de fibra ininterrupta quando os dispositivos em linha falham ou exigem manutenção.
- Sistemas de Vigilância de Segurança e CFTV – Alimenta câmeras IP via PoE, protegendo os links de fibra em implantações externas e rodoviárias.
- Automação Industrial e Monitoramento – Mantém a comunicação contínua em fábricas, subestações e redes de controle industrial.
- Sistemas de Monitoramento de Rede Óptica – Ideal para inserir equipamentos de monitoramento, análise ou proteção sem arriscar a interrupção do tráfego.
- Ambientes de Laboratório e P&D – Fornece comutação de fibra estável e repetível para testes ópticos e validação do sistema.
- Infraestrutura de Transporte e Cidades Inteligentes – Suporta monitoramento de tráfego, comunicação ferroviária e redes de vigilância em toda a cidade.
5. Lista de Embalagem
-
1pc switch
-
1pc manual do usuário
-
1pc cabo de console
Observação
Acessórios (suporte de trilho DIN, módulo óptico, fonte de alimentação, patchcord, cabo de rede, etc.) NÃO estão incluídos na caixa de embalagem, prepare-os você mesmo ou compre um conjunto completo conosco
Informações da caixa de envio
Tamanho do produto: 15.8*11.5*6cm
Tamanho da caixa interna: 25.3*20.8*8cm
Peso do produto: 0.75Kg
Peso da embalagem: 0.9Kg
Tamanho da caixa master: 55.5*40*41cm
Quantidade da embalagem: 20 peças
Peso da embalagem: 20Kg
6. FAQ
1, Em qual chip ele se baseia?
Olycom: Vitesse
2, Posso personalizá-lo?
Olycom: Sim
Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de energia, etc.)
3, Posso conectá-lo com dispositivos 10/100M?
Olycom: Sim
Para portas LAN, elas são 10/100/1000M com detecção automática
Para portas de fibra, configure a velocidade de 100Mbps via GUI Web ou CLI
4, Posso desligar a função PoE para algumas portas quando necessário?
R: Sim
Todos os switches gerenciados PoE desta série suportam gerenciamento PoE
Basta definir o status PoE via GUI Web ou CLI
5, Você faz SKD/CKD?
R: Sim
Como fábrica, lidamos com isso muitas vezes.
