Switch PoE Industrial de 4 Portas com Bypass de Fibra
1. Visão Geral
O IM-FBP244GW é um switch de bypass de fibra PoE industrial totalmente gerenciado, projetado para redes de transmissão Ethernet e óptica de alta disponibilidade.
Integrando acesso Gigabit PoE, uplinks de fibra multi-gigabit e canais duplos de bypass óptico, garante conectividade de rede ininterrupta, mesmo durante a perda de energia ou falha do dispositivo.
Construído para operar de forma confiável em ambientes hostis, o switch combina recursos avançados de gerenciamento da Camada 2 com proteção de fibra de classe operadora, tornando-o uma solução ideal para redes de missão crítica onde o tempo de atividade, a resiliência e o controle centralizado são essenciais.
2. Especificação
|
Nome do Produto
|
Switch de Bypass de Fibra PoE Industrial Gerenciado de 10/100/1000Mbps (2F+4TP)
|
|
Modelo nº
|
IM-FBP244GW
|
|
Porta
|
2* portas SFP de 100/1000/2500Mbps
2* portas de bypass LC (SM/MM)
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
4*10/100/1000M UTP RJ45 (Suporte a detecção automática MDI/MDIX)
|
|
Protocolo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Recursos de Comutação
|
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 18Gbps (sem congestionamento de tráfego)
Tamanho da DRAM: 128M
Tamanho da Flash: 16M
Tamanho do buffer de pacotes: 4Mb
ID VLAND: 4096
Tamanho da Tabela de Endereços MAC: 8K
Jumbo Frame: 9.6KB
|
|
Mídia de Rede
|
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
|
LEDs
|
Energia, rede, fibra
PWR: Energia
Laranja: Link/ACT
Verde: Velocidade da Rede 1000M (desligado quando é 100Mb/s)
Fibra: FX1/FX2
|
|
Fonte de Alimentação
|
Tensão de entrada: 48V (máx. 52V)
Tensão de saída PoE: 48V
Potência de saída PoE única: 30W (porta 1~4)
Orçamento máximo: 120W
Conexão reversa: suporte
|
|
Fiação PoE
|
PoE af/at: 1/2 (V+), 3/6 (V-)
|
|
Ambiente
|
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
|
Padrões da Indústria
|
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|
|
Informações Mecânicas
|
Invólucro: Invólucro de metal corrugado, nível IP40
Dimensão: 158*115*60mm
Método de montagem: Trilho DIN/Montagem em parede
Peso: 0,75Kg/0,9Kg (Líquido/Bruto)
|
|
Garantia
|
3 anos, suporte técnico vitalício
|
|
Bypass de Fibra
|
|
Categoria
|
Unidade
|
Especificação
|
|
Faixa de comprimento de onda
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Comprimento de onda de teste
|
nm
|
850/1300
|
1310/1550
|
|
Perda de inserção
|
dB
|
Típico: 0,6 Máx: 1,0
|
Típico: 0,6 Máx: 1,0
|
|
Perda de retorno
|
dB
|
MM≥30 SM≥50
|
|
Diafonia do canal
|
dB
|
MM≥35 SM≥55
|
|
Perda de polarização
|
dB
|
≤0,05
|
|
Perda de comprimento de onda
|
dB
|
≤0,05
|
|
Perda de temperatura
|
dB
|
≤0,05
|
|
Repetibilidade
|
dB
|
≤0,05
|
|
Tensão de operação
|
v
|
3.3V-5V
|
|
Vida útil
|
vezes
|
≥100000000
|
|
Tempo de comutação
|
ms
|
≤10
|
|
Potência óptica de transmissão
|
mw
|
≤500
|
|
Temperatura de operação
|
ºc
|
-20~+70
|
|
Temperatura de armazenamento
|
ºc
|
-40~+85
|
3. Interface WEB
1. Proteção Integrada de Bypass Óptico
Portas duplas de bypass de fibra LC mantêm automaticamente a continuidade óptica quando o switch é desligado ou encontra uma falha
Perda de inserção ultrabaixa e comutação rápida garantem um impacto mínimo na qualidade do sinal de fibra
Suporta fibra monomodo e multimodo, adequada para transmissão de curta e longa distância
2. Capacidade de Comutação e PoE de Alto Desempenho
8× portas Gigabit RJ45 PoE fornecendo energia IEEE 802.3af/at de até 30W por porta
Orçamento total de PoE de até 240W, suportando câmeras IP de alta potência, APs sem fio e dispositivos de acesso
2× portas SFP de 100/1000/2500Mbps fornecem uplinks de fibra flexíveis para agregação ou redes em anel
Arquitetura de comutação sem bloqueio com alta taxa de transferência e baixa latência de encaminhamento
3. Gerenciamento e Proteção de Rede Avançados
Gerenciamento completo da Camada 2, incluindo VLAN, QoS, IGMP snooping, agregação de link e controle de tráfego
Suporta STP/RSTP/MSTP e ITU-T G.8032 ERPS, permitindo proteção rápida em anel e redundância
GUI da Web, CLI, SNMP e gerenciamento remoto para fácil implantação e manutenção
Diagnóstico de cabo integrado e Ethernet com eficiência energética (EEE) para operação otimizada
4. Confiabilidade de Nível Industrial
Ampla faixa de temperatura de operação de -40°C a +75°C
Proteção contra surtos Ethernet de 6KV e conformidade industrial EMC
Invólucro de metal IP40 resistente com opções de montagem em trilho DIN ou parede
Projetado para operação contínua em gabinetes externos e locais industriais
4. Aplicação
1. Redes de Área Metropolitana (MAN)
Garantindo transmissão de fibra ininterrupta e recuperação rápida em implantações de Ethernet metropolitana baseadas em anel.
2. Sistemas de Segurança e Vigilância
Alimentando e agregando câmeras IP, mantendo a continuidade da fibra durante a manutenção ou falhas de energia.
3. Automação Industrial e Utilidades
Suportando sistemas SCADA, subestações e redes de transporte onde o tempo de inatividade da rede é inaceitável.
4. Infraestrutura de Câmpus e Cidades Inteligentes
Fornecendo acesso PoE resiliente e agregação de fibra para iluminação inteligente, controle de acesso e cobertura sem fio.
5. Redes de Telecomunicações e Comunicações Críticas
Atuando como um switch de borda ou agregação com bypass de fibra integrado para aprimorar a capacidade de sobrevivência geral da rede.

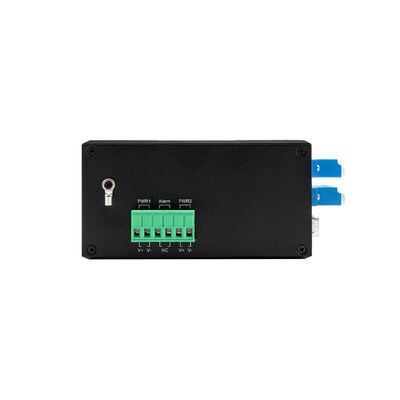

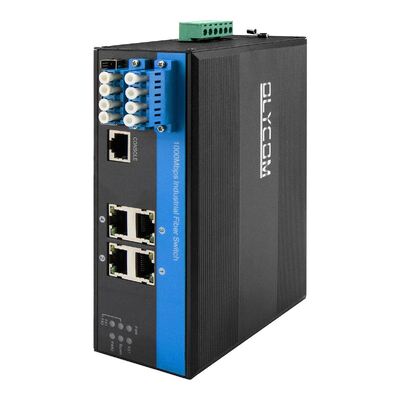

5. Fotos
6. Acessório
|
Módulo Óptico Industrial
|
|
OSPL1E06D-85
|
100BASE-FX (850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Fonte de Alimentação DIN Industrial
|
|
IM-DAC220/DC12V1.67A
|
AC220V para DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V para DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V para DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V para DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V para DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V para DC48V10A, -40℃～70℃
|
