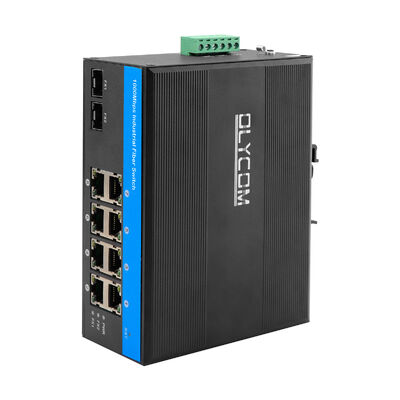

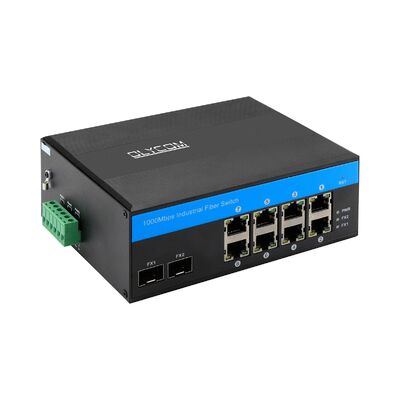

Switch de Rede Gigabit PoE de 8 Portas Olycom
1. Especificação do Switch Industrial de 8 Portas
|
Nome do Produto
|
Switch de Fibra PoE Industrial de 10/100/1000Mbps (2F+8TP)
|
|
Modelo nº
|
IM-FP288GE
|
|
Porta
|
2x1000M SFP Fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
8x10/100/1000M UTP RJ45 (Suporte a detecção automática MDI/MDIX)
1x6-PIN Bloco de Terminais de Alimentação
|
|
Protocolo
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
|
Recursos de Comutação
|
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 20Gbps (sem congestionamento de tráfego)
Taxa de encaminhamento: 14.88Mmps
MAC: 4K
Tamanho do buffer de pacotes: 1.75Mb
|
|
Mídia de Rede
|
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
|
LEDs
|
Alimentação, Fibra, Rede, PoE
PWR: Alimentação
Fibra: FX1, FX2
Ligado: a transmissão é normal
Desligado: a transmissão NÃO é normal (módulo óptico com defeito ou desconectado)
Cobre laranja: indicador PoE
Ligado: PoE está funcionando
Desligado: PoE não está funcionando ou este é um dispositivo Não-PoE
Cobre verde: indicador de velocidade
Ligado: a velocidade de transmissão é 1000Mbps
Piscando: em transmissão
Desligado: Desconectado ou a velocidade de trabalho é 10/100Mbps
|
|
Consumo de Energia
|
Carga total sem PoE ≤5W
|
|
Fonte de Alimentação
|
Tensão de entrada da fonte de alimentação PoE: 48V (máx. 52V)
Potência de saída da fonte de alimentação PoE única: 30W (porta 1~8)
Orçamento total: 240W
Tensão de saída PoE: 48V
Conexão reversa: suporte
|
|
Fiação PoE
|
1/2 (V+), 3/6 (V-)
|
|
Ambiente
|
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
|
Padrões da Indústria
|
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|
|
Informações Mecânicas
|
Invólucro: Invólucro de metal corrugado, nível IP40
Dimensão: 158*115*60mm
Método de montagem: Montagem em trilho DIN/Parede
Peso: 0.75Kg/0.9Kg (Líquido/Bruto)
|
|
Garantia
|
3 anos, suporte técnico vitalício
|
2. Principais Características do Switch Ethernet de 8 Portas
1. Conectividade Gigabit PoE e Fibra Integrada
Oito portas RJ45 de 10/100/1000Mbps com detecção automática fornecem energia e dados PoE IEEE 802.3af/at através de um único cabo Ethernet, enquanto os slots SFP Gigabit duplos fornecem uplinks de fibra flexíveis para transmissão de longa distância ou livre de interferências.
2. Alto Orçamento de Energia PoE para Implantações Multi-Dispositivo
Cada porta PoE suporta até 30W de saída, com um orçamento total de 240W, permitindo a operação estável de vários dispositivos de alta potência, como câmeras PTZ e APs sem fio externos.
3. Confiabilidade de Nível Industrial
Projetado para ambientes exigentes, o switch suporta operação em ampla faixa de temperatura (-40°C a 75°C) e oferece proteção contra surtos Ethernet de 6KV, ajudando a garantir a operação ininterrupta em locais externos e eletricamente ruidosos.
4. Detecção PoE Inteligente e Fornecimento Seguro de Energia
Detecta automaticamente dispositivos não-PoE e compatíveis com IEEE 802.3af/at, fornecendo energia apenas quando necessário para proteger o equipamento conectado.
5. Desempenho de Comutação Estável
Uma arquitetura de comutação de armazenamento e encaminhamento, taxa de transferência Gigabit e controle de fluxo eficiente garantem a transmissão suave de dados para tráfego de vídeo, controle e monitoramento.
6. Instalação e Manutenção Simples
Design não gerenciado, plug-and-play com Auto MDI/MDIX elimina a complexidade da configuração. A carcaça de metal compacta com montagem em trilho DIN ou parede facilita a integração em gabinetes industriais e invólucros de campo.
3. Visão geral do switch de rede industrial
O Switch de Fibra PoE Industrial IM-FP288GE é uma solução de rede robusta e plug-and-play projetada para ambientes industriais onde energia, distância e confiabilidade são mais importantes.
Combinando 8 portas de cobre Gigabit PoE com 2 uplinks de fibra Gigabit SFP, ele fornece dados e energia para câmeras IP, pontos de acesso sem fio e dispositivos Ethernet industriais—enquanto estende o alcance da rede muito além do limite de cobre de 100 metros através da fibra.
Construído para condições adversas, o IM-FP288GE opera de forma confiável de -40°C a 75°C, possui proteção contra surtos de nível industrial e suporta montagem em trilho DIN ou parede. Com detecção PoE inteligente e um alto orçamento total de energia, ele simplifica a implantação em redes externas, de transporte, energia e automação, onde a estabilidade e a facilidade de instalação são críticas.
4. Aplicação do Switch PoE CCTV
1. Sistemas de Vigilância IP
Ideal para alimentar e conectar câmeras IP em cidades, fábricas, campi e locais externos, com uplinks de fibra estendendo a cobertura em longas distâncias.
2. Sistemas Inteligentes de Transporte e Ferroviários
Suporta entrega estável de dados e energia para monitoramento de tráfego, PIS de metrô e redes de comunicação ferroviária que operam em ambientes hostis.
3. Redes de Energia, Energia e SCADA
Adequado para subestações, parques eólicos e sistemas de automação de energia que exigem alta confiabilidade, proteção contra surtos e transmissão de fibra de longa distância.
4. Automação Industrial e Manufatura
Fornece conectividade Ethernet e PoE confiável para sensores, controladores e terminais industriais em fábricas.
5. Projetos Municipais e de Infraestrutura
Comumente usado em tratamento de esgoto, metalurgia e infraestrutura pública, onde design robusto e estabilidade a longo prazo são essenciais.
5. Informações de Embalagem
- 1pc switch
- 1pc manual do usuário
Observação
Acessórios (suporte de trilho DIN, módulo óptico, fonte de alimentação, patchcord, cabo de rede, etc.) NÃO estão incluídos na caixa de embalagem, prepare-o você mesmo ou compre um conjunto completo de nós
Informações da caixa de envio
Tamanho do produto: 15.8*11.5*6cm
Tamanho da caixa interna: 25.3*20.8*8cm
Peso do produto: 0.75Kg
Peso da embalagem: 0.9Kg
Tamanho da caixa master: 55.5*40*41cm
Quantidade da embalagem: 20Pcs
Peso da embalagem: 20Kg
6. Perguntas frequentes
1, Em que chip se baseia?
Olycom: Realtek
2, Posso personalizá-lo?
Olycom: Sim
Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de alimentação, etc.)
3, É gerenciado?
Olycom: Não
É apenas plug-and-play simples, mas temos um modelo gerenciado (IM-FP288GM)
