Switch de Fibra Óptica SFP 1G de 8 Portas
Visão Geral do Switch Gigabit de 8 Portas
1. O Switch Gigabit de Fibra Industrial IM-FS280GE é uma solução Ethernet robusta e plug-and-play, projetada para operação confiável em ambientes industriais agressivos.

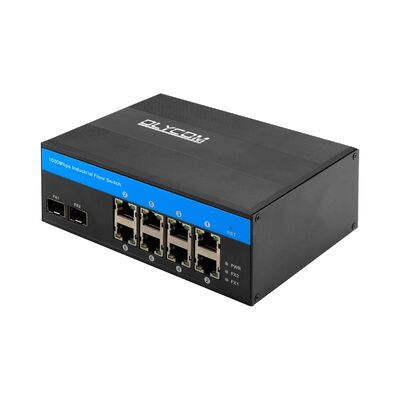

2. Apresentando 2 portas de fibra SFP Gigabit e 8 portas Ethernet Gigabit de cobre, ele permite a integração perfeita de links de fibra de longa distância com conectividade de dispositivos de borda de alta densidade.
3. Construído em uma arquitetura de comutação de nível industrial com um mecanismo de armazenamento e encaminhamento, o IM-FS280GE garante transmissão de dados estável e desempenho consistente sob cargas pesadas de rede. Sua entrada de alimentação CC redundante de ampla faixa (DC12V–DC52V) e proteção contra polaridade reversa aprimoram a confiabilidade do sistema em implantações de missão crítica.
4. Com uma ampla faixa de temperatura operacional de -40°C a 75°C, carcaça de metal reforçada e proteção EMC industrial, este switch é adequado para gabinetes externos, pisos de fábrica e instalações não supervisionadas, onde a estabilidade a longo prazo é essencial.
Dados Técnicos do Switch de Fibra Industrial
|
Nome do Produto
|
Switch de Fibra Industrial de 10/100/1000Mbps (2F+8TP)
|
|
Nº do Modelo
|
IM-FS280GE
|
|
Porta
|
2x1000M SFP Fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
8x10/100/1000M UTP RJ45 (Suporte a detecção automática MDI/MDIX)
1x6-PIN Bloco de Terminais de Alimentação
|
|
Protocolo
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
|
Recursos de Comutação
|
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 20Gbps (sem congestionamento de tráfego)
Taxa de encaminhamento: 14,88Mmps
MAC: 4K
Tamanho do buffer de pacotes: 1,75Mb
|
|
Mídia de Rede
|
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
|
LEDs
|
Alimentação, Fibra, Rede, PoE
PWR: Alimentação
Fibra: FX1, FX2
Ligado: a transmissão é normal
Desligado: a transmissão NÃO é normal (módulo óptico com defeito ou desconectado)
Cobre laranja: indicador PoE
Ligado: PoE está funcionando
Desligado: PoE não está funcionando ou este é um dispositivo sem PoE
Cobre verde: indicador de velocidade
Ligado: a velocidade de transmissão é 1000Mbps
Piscando: em transmissão
Desligado: Desconectado ou a velocidade de trabalho é 10/100Mbps
|
|
Consumo de Energia
|
Carga total sem PoE ≤5W
|
|
Fonte de Alimentação
|
Entrada DC12V~DC52V redundante, tipicamente DC12V/DC24V/DC48V
Conexão reversa: suporte
|
|
Ambiente
|
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
|
Padrões da Indústria
|
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B) ANSI C63.4: 2014
|
|
Informações Mecânicas
|
Concha: Concha de metal corrugado, nível IP40
Dimensão: 158*115*60mm

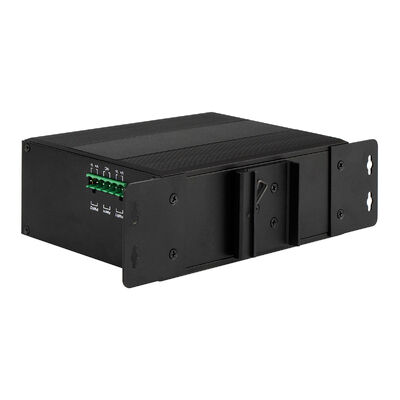

Método de montagem: Trilho DIN/Montagem em parede
Peso: 0,75Kg/0,9Kg (Líquido/Bruto)
|
|
Garantia
|
3 anos, suporte técnico vitalício
|
3. Aplicação
O IM-FS280GE é amplamente utilizado em redes industriais e de infraestrutura onde a confiabilidade, a distância e a resiliência ambiental são críticas, incluindo:
- Sistemas de Vigilância e Segurança IP
- Utilidades de Energia e Redes SCADA
- Sistemas Ferroviários, Metroviários e de Transporte
- Energia Eólica e Infraestrutura de Energia
- Automação de Fábrica e Linhas de Montagem
- Sistemas Inteligentes de Transporte (ITS)
- Tratamento de Água e Monitoramento de Esgoto
- Ambientes Militares e Industriais Severos
4. Principais Características
Conectividade Gigabit Fibra e Ethernet
Equipado com 2× slots de fibra SFP de 1000Mbps e 8× portas RJ45 de detecção automática de 10/100/1000Mbps, o switch suporta topologias de rede flexíveis, permitindo a transmissão de fibra de longa distância e acesso de cobre de alta velocidade na borda.
Confiabilidade de Nível Industrial
Projetado para operação contínua em ambientes extremos, o IM-FS280GE suporta operação de -40°C a 75°C, possui uma caixa de metal corrugado e fornece proteção contra surtos Ethernet de 6KV, tornando-o ideal para aplicações industriais e externas.
Desempenho Estável e Comutação Eficiente
A malha de comutação sem bloqueio, a baixa latência de encaminhamento e o amplo buffer de pacotes garantem um fluxo de dados suave para aplicações com uso intensivo de largura de banda, como streaming de vídeo e monitoramento em tempo real.
Entrada de Alimentação Flexível para Sistemas Industriais
Suporta entradas de alimentação CC redundantes comumente usadas em sistemas de controle industrial (12V / 24V / 48V), melhorando o tempo de atividade da rede e simplificando a integração de energia.
Fácil Instalação e Conformidade

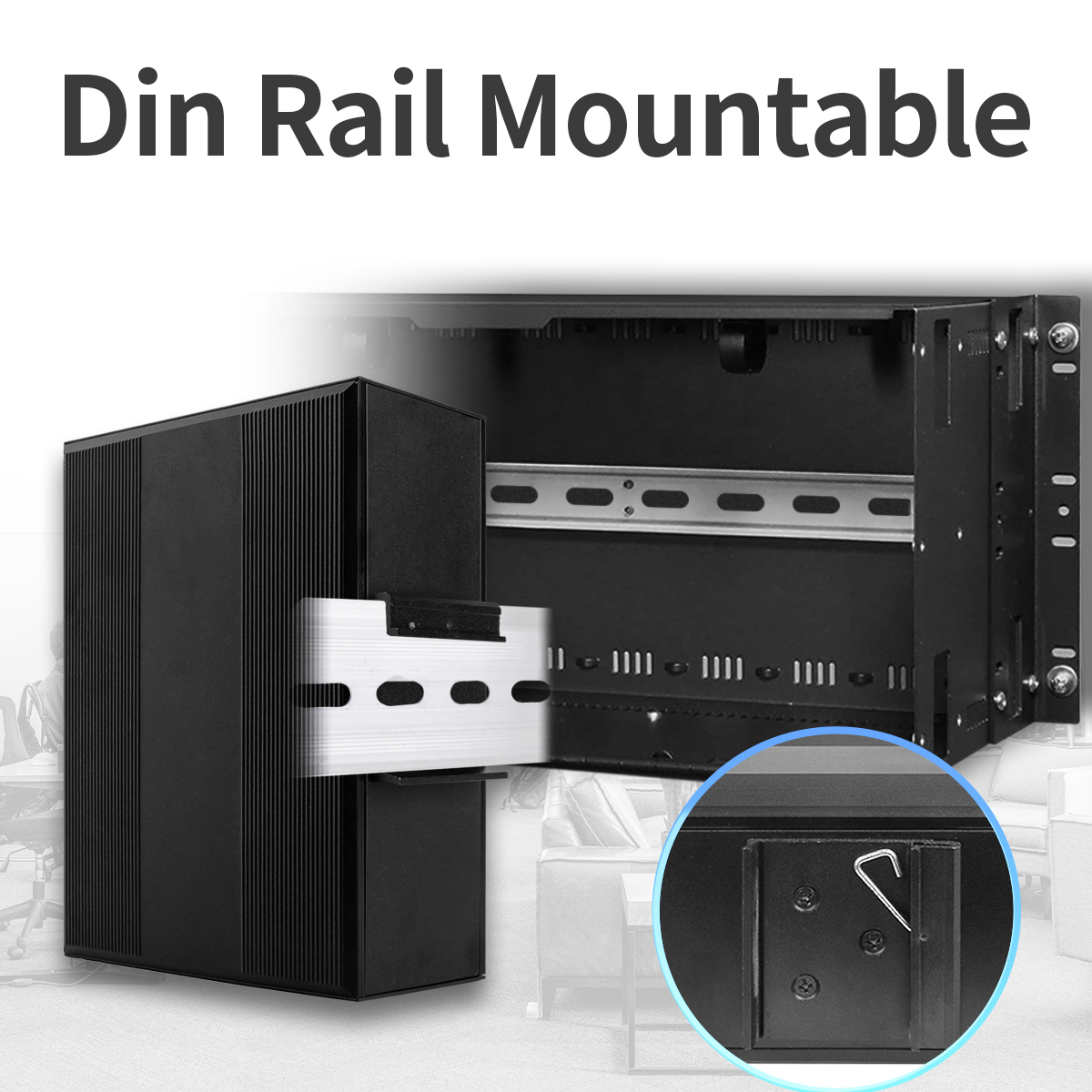

As opções de montagem em trilho DIN ou parede permitem uma implantação rápida em gabinetes de controle. O dispositivo está em conformidade com os padrões CE e FCC, atendendo aos requisitos globais de rede industrial.
5. Acessório
|
Módulo Óptico Industrial
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Fonte de Alimentação DIN Industrial
|
|
IM-DAC220/DC12V1.67A
|
AC220V para DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V para DC24V1A, -30℃～70℃
|
FAQ
1, Em qual chip ele se baseia?
Olycom: Realtek
2, Posso personalizá-lo?
Olycom: Sim
Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de alimentação, etc.)
3, É gerenciado?
Olycom: Não
É apenas plug-and-play simples, mas temos um modelo gerenciado (IM-FS280GM)
