Principais Características
1. Arquitetura Multi-Gigabit Fiber & Gigabit Copper
Doze portas RJ45 de 10/100/1000Mbps fornecem conectividade de acesso flexível, enquanto quatro slots SFP/SFP+ suportam velocidades de até 10Gbps, permitindo uma agregação suave do chão de fábrica à infraestrutura industrial.
2. TSN Avançado para Ethernet Determinística
Suporte total para os principais padrões TSN, como sincronização de tempo IEEE 802.1AS, modelagem sensível ao tempo 802.1Qbv, preempção de quadros 802.1Qbu e redundância perfeita 802.1CB, garante latência ultrabaixa, controle de jitter e perda zero de pacotes para tráfego de missão crítica.
3. Sincronização de Tempo de Alta Precisão
IEEE 1588v2 PTP e SyncE integrados fornecem distribuição precisa de clock em todas as portas, suportando perfis usados em automação industrial, sistemas de energia e redes de transporte.
4. Roteamento Layer 3 e Redundância Industrial
Gerenciamento Layer 3 completo com roteamento IPv4/IPv6 (RIP, OSPF) permite design de rede escalável, enquanto o suporte para ERPSv2, MRP, RSTP, MSTP e recuperação em menos de 50ms protege contra falhas de link e nó.
5. Energia e Proteção de Grau Industrial
Entradas de energia redundantes duplas DC 9–56V com relé de alarme garantem operação contínua. Proteção aprimorada contra surtos e ESD protege o switch em ambientes com ruído elétrico.
6. Segurança e Gerenciamento Abrangentes
Segurança de nível empresarial, incluindo ACLs, 802.1X, RADIUS, TACACS+, combinada com gerenciamento flexível via Web, CLI, SNMP, SSH, torna o switch adequado para convergência OT e IT.
7. Design Robusto e Economia de Espaço
Gabinete de alumínio IP40 compacto com montagem em trilho DIN e parede permite fácil instalação em armários de controle, subestações e gabinetes de beira de estrada.
Especificação
|
Especificação de Comutação
|
|
Nome do Produto
|

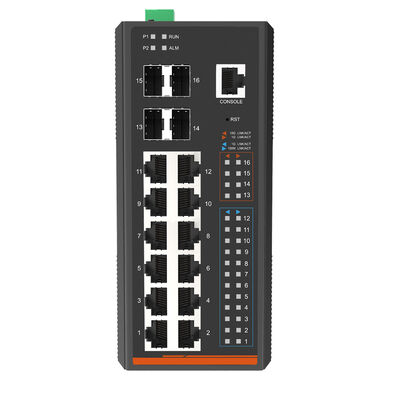

Switch de Fibra Industrial Gerenciado 1G/2.5G/5G/10G (4F+12TP)
|
|
Modelo nº
|
IM-FS4X1200GW
|
|
Porta de Cobre
|
12x10/100/1000Base-T RJ45 auto-MDI/MDI-X
|
|
Porta SFP/SFP+
|
4*1/2.5/5/10G slots SFP/SFP+
Compatível com 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP e transceptor óptico SFP+ 10GBASE SR/LR
|
|
Console
|
1xRJ45-para-porta serial RS232 (115200,8,N,1)
|
|
Botão de Reset
|
＜5 seg: Reinicialização do sistema
＞ 5 seg: Padrão de fábrica
|
|
Conector
|
Bloco de terminais removível de 6 pinos para entrada de energia
Pino 1-2 para Energia 1, Pino 3-4 para Energia 2, Pino 5-6 para alarme de falha
|
|
Alarme
|
Uma saída de relé para falha de energia.
Capacidade de transporte de corrente do relé de alarme: 2A @ 24VDC
|
|
Gabinete
|
Caixa de alumínio IP40
|
|
Instalação
|
Montagem em trilho DIN ou parede
|
|
Dimensão (LxPxA)
|
160mm x 132mm x 70mm
|
|
Peso
|
1100g
|
|
Consumo de Energia
|
Máx. 16,8 watts/57,3BTU (Sistema ligado)
MÁX. 38,2 watts/10,3BTU (Carga total)
|
|
Descarga Eletrostática
|
Descarga por contato: ±8kV
Descarga no ar: ±15kV
Proteção contra Surtos
Fonte de Alimentação: ±4kV
Porta RJ45: ±2kV
|
|
Indicadores LED
|
P1 (Verde), P2 (Verde), ALM (Vermelho). RUN (Verde)
SFP: 1/2.5/5G (Verde), 10G (Verde)
RJ45: 10/100M (Verde), 1000M (Verde)
|
Recursos de Software
|
Especificação de Comutação
|
|
Arquitetura de Comutação
|
Armazenar e encaminhar
|
|
Switch Fabric
|
64 Gbps/não bloqueio
|
|
Tabela de Endereços
|
32K entradas, aprendizado e envelhecimento automático de endereços de origem
|
|
Buffer de Dados
|
32Mbits
|
|
Jumbo Frame
|
10K bytes
|
|
Controle de Fluxo
|
Quadro de pausa IEEE 802.3x para duplex completo
Contrapressão para half duplex
|
|
Função Layer 3
|
|
Interfaces IP
|
Máx. 128 interface VLAN
|
|
Tabela de Roteamento
|
Máx. 512 entradas de rota estática
Máx. 3072 entradas de tabela de roteamento
|
|
Protocolo de Roteamento
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
Roteamento Estático de Hardware IPv4
Roteamento Estático de Hardware IPv6
|
|
Função Layer 2
|
|
Configuração da Porta
|
Desativar/Ativar Porta
Negociação automática 10/100/1000Mbps seleção de modo duplex completo e half duplex
Desativar/ativar controle de fluxo
Controle de capacidade de link da porta
|
|
Status da Porta
|
Exibe a velocidade da porta, modo duplex, status do link, status do controle de fluxo, status de negociação automática, status do tronco
|
|
Espelhamento de Porta
|
TX/RX/Ambos
Monitoramento Many-to-1
Espelho – Analisador de Porta Comutada Remota (Cisco RSPAN)
Suporta até 5 sessões
|
|
VLAN
|
VLAN marcada IEEE 802.1Q
Tunelamento IEEE 802.1ad Q-in-Q
VLAN Privada
VLAN baseada em MAC
Tradução VLAN
VLAN baseada em protocolo VCL
VLAN de Voz
MVR (Registro de VLAN multicast), MVRP (Protocolo de Registro de VLAN múltiplo
GVRP
Até 4K grupos VLAN, fora de 4095 IDs VLAN
|
|
Agregação de Link
|
IEEE 802.3ad LACP/tronco estático
8 grupos de tronco com 16 portas por grupo de tronco
|
|
Protocolo Spanning Tree
|
Protocolo Spanning Tree IEEE 802.1D
Protocolo Rapid Spanning Tree IEEE 802.1w
Protocolo Multiple Spanning Tree IEEE 802.1s
Suporta 7 instâncias MSTP
BPDU Guard, filtragem BPDU e BPDU transparente
Root Guard
|
|
IGMP Snooping
|
IPv4 IGMP (v1/v2/v3) snooping
Suporte ao modo querier IPv4 IGMP
Suporta 255 grupos IGMP
|
|
MLD Snooping
|
IPv6 MLD (v1/v2) snooping
Suporte ao modo querier IPv6
Suporta 255 grupos MLD
|
|
Controle de Largura de Banda
|
Controle de largura de banda por porta
Ingresso: 10Kbps ~ 13128Mbps
Saída: 10Kbps ~ 13128Mbps
|
|
Anel, Redundância, Proteção
|
Protocolo APS (1+1, Modo 1:1)
MRP (Protocolo de Redundância de Mídia)
ITU-T G.8032 ERPSv2
Tempo de recuperação＜10ms @ 3 nós
Tempo de recuperação＜50ms @ 16 nós
Suporta anel principal e secundário
|
|
Descoberta e Monitoramento
|
UPnP (Plug and Play Universal)
LLDP
LLDP-MED
UDLD (Detecção de Link Unidirecional)
sFLOW
|
|
OAM
|
IEEE 802.3ah OAM,
Gerenciamento de Falhas de Conectividade IEEE 802.1ag (CFM)
|
|
Sincronização
|
IEEE 1588v2 PTP (Protocolo de Tempo de Precisão)
PTP Master
PTP Slave
Relógio de Limite
Relógio transparente ponto a ponto
Relógio transparente de ponta a ponta
Perfil: 1588/G.8265.1/G.8275.1/802.1AS
SyncE
|
|
QoS
|
Classificação de tráfego baseada, prioridade estrita e WRR
Prioridade de 8 níveis para comutação
Número da porta
Prioridade 802.1p
Tag VLAN 802.1Q
Campo DSCP/ToS no pacote IP
|
|
Rede Sensível ao Tempo
Protocolos
|
Sincronização de Tempo de Alta Precisão
IEEE1588 (Time Stamping)
Perfil padrão 802.1AS-Rev gPTP
Shapers
802.1Qbv (Agendamento sensível ao tempo)
802.1Qch (Enfileiramento e encaminhamento cíclico)
Policiamento de fluxo TSN
802.1Qci (Filtragem e policiamento por fluxo)
Redundância
802.1CB (Replicação e eliminação de quadros para redundância para redundância perfeita)
Redução de atraso
Preempção de quadros IEEE 802.1Qbu
|
|
Função de Segurança
|
|
Lista de Controle de Acesso
|
ACL baseada em IP/ACL baseada em MAC
ACL baseada em:
Endereço MAC
Endereço IP
Tipo de Protocolo
ID VLAN
DSCP
Prioridade 802.1q
Até 512 entradas
|
|
Segurança
|
Segurança da Porta
Proteção de origem IP, até 512 entradas
Inspeção ARP dinâmica, até 1K entradas
Controle de autoridade da linha de comando com base no nível do usuário
Endereço MAC estático, até 64 entradas
|
|
AAA
|
Cliente RADIUS
Cliente TACACS+
|
|
Controle de Acesso à Rede
|
Controle de acesso à rede baseado em porta IEEE 802.1x
Autenticação baseada em MAC
Autenticação local/RADIUS
|
|
Gerenciamento
|
|
Interfaces de Gerenciamento Básico
|
Console; Telnet; Navegador web; SNMPv1,v2c
|
|
Interfaces de Gerenciamento Seguro
|
SSHv2, TLSv1.2, SNMPv3
|
|
Gerenciamento do Sistema
|
Atualização de firmware por protocolo HTTP através da rede Ethernet
Upload/download de configuração via HTTP
Syslog Remoto
Log do Sistema
NTP
Firo NMS
|
|
MIBs SNMP
|
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Grupo 1,2,3 e 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
|
Regulamentação e Garantia
|
|
Segurança
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Classe A, CISPR 32 FCC Parte 15B Classe A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Surtos) EN61000-4-6 (CS)
EN61000-4-8 (PFMF
|
|
Choque
|
IEC 60068-2-27
|
|
Queda Livre
|
IEC 60068-2-32
|
|
Vibração
|
IEC 60068-2-6
|
|
Ambiental
|
RoHS
|
|
Conformidade com Padrões
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5G/5G BASE-X
IEEE 802.3x controle de fluxo e contrapressão
IEEE 802.3ad tronco de porta com LACP
Protocolo Spanning Tree IEEE 802.1D
Protocolo Rapid Spanning Tree IEEE 802.1w
Protocolo Multiple Spanning Tree IEEE 802.1s
IEEE 802.1p Classe de Serviço
Marcação VLAN IEEE 802.1Q
Controle de Rede de Autenticação de Porta IEEE 802.1X
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
Gerenciamento de Falhas de Conectividade IEEE 802.1ag (CFM)
IEEE 802.1AS Sincronização e Sincronização para Aplicação Sensível ao Tempo
Preempção de quadros IEEE 802.1Qbu
IEEE 802.1Qci Filtragem e policiamento por fluxo (PSFP)
IEEE 802.1Qbv Melhorias para Tráfego Agendado
IEEE 802.1CB Replicação e Eliminação de Quadros para Confiabilidade (FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
Anel ERPS ITU-T G.8032
|
|
Garantia
|
3 anos
|
|
Ambiente
|
|
Temperatura de Operação
|
-40 ℃ a +75℃
|
|
Temperatura de Armazenamento
|
-40 ℃ a +85℃
|
|
Umidade
|
5 a 95% (sem condensação)
|
|
Lista de Pacotes
|
|
Dispositivo
|
1x Switch Ethernet Industrial
|
|
Cabo
|
1xDB9 fêmea para RJ45
|
|
Kit de Instalação
|
1x Clipe de trilho DIN
2x Kits de montagem na parede
|
|
Documentação
|
1 x Manual do Usuário
1 x Cartão de garantia
|
Introdução
Esta potência utiliza a tecnologia Time-sensitive Networking (TSN) juntamente com o Protocolo de Tempo de Precisão IEEE 1588 (PTPv2) para uma sincronização de tempo impecável em todas as portas - garantindo que cada operação seja executada perfeitamente em harmonia.
O IM-FS4X1200GW suporta sem esforço os padrões TSN IEEE essenciais para uma solução de comunicação em tempo real completa que excede as expectativas a cada passo.
Desde a utilização do incrível perfil IEEE 802.1AS-REV para sincronização de tempo incomparável até o aproveitamento do poder das Melhorias IEEE 802.1Qbv para Tráfego Agendado e Preempção de Quadros IEEE 802.1Qbu para otimizar a eficiência da transmissão de dados; este switch tem tudo coberto!
E não vamos esquecer sua proeza no tratamento de dados críticos, graças a recursos como o inovador Interspersing Express Traffic (IET) fornecido pelo IEEE 802.3br e as capacidades de filtragem e policiamento por fluxo oferecidas pelo IEEE 802.1Qci - permitindo confiabilidade perfeita mesmo durante operações exigentes!
Aplicação
1. Automação Industrial e Redes de Fábrica
Ideal para linhas de produção habilitadas para TSN, robótica, controle de movimento e sistemas de visão de máquina que exigem desempenho Ethernet determinístico.
2. Infraestrutura de Energia e Energia
Adequado para subestações, redes inteligentes e sistemas SCADA onde a sincronização precisa do tempo e a alta disponibilidade são essenciais.
3. Sistemas de Transporte e Ferroviários
Suporta sinalização, comunicação a bordo e redes de controle em ferrovias, metrôs e sistemas de transporte inteligentes.
4. Controle de Processos e Infraestrutura Crítica
Switch de backbone e agregação confiável para petróleo e gás, metalurgia, tratamento de água e outras indústrias de processos contínuos.
5. Redes convergentes OT / IT
Permite conectividade segura e gerenciada entre tecnologia operacional e redes corporativas, mantendo garantias em tempo real.
