Olycom Serial sobre Ethernet PoE Fiber Switch
Características fundamentais
1. Integração Serial para Ethernet em um dispositivo
As interfaces RS-232 / RS-422 / RS-485 embutidas permitem que PLCs, medidores, sensores e controladores legados se comuniquem diretamente através de redes IP, eliminando a necessidade de servidores de dispositivos sérios externos.
2. Gigabit PoE para dispositivos Edge
Oito portas RJ45 de 10/100/1000Mbps fornecem dados e energia para câmaras IP, terminais industriais e controladores,com detecção inteligente de PoE e um orçamento de energia total elevado adequado para instalações de campo denso.
3Links de fibra para transmissão de longa distância e sem ruído
Os dois slots SFP Gigabit fornecem conectividade de fibra flexível, ampliando o alcance da rede e garantindo uma comunicação estável em ambientes industriais eletricamente barulhentos.
4Redes industriais L2+ geridas
As características avançadas da camada 2+, como VLAN, QoS, Link Aggregation, STP/RSTP/MSTP e ERPSv2, permitem topologias de rede de anel e redundantes resilientes com recuperação rápida.
5. Gestão segura e escalável
Segurança abrangente, incluindo autenticação 802.1X, RADIUS, ACLs, HTTPS, SSH e SNMPv3, garante uma operação segura em redes convergentes de OT e TI. Múltiplas opções de gerenciamento via Web GUI, CLI, SNMP,e Cloud/MQTT simplificam a implantação e a manutenção.
6. Design industrial robusto e sem ventoinhas
O gabinete de alumínio IP40 compacto, o resfriamento sem ventilador e a montagem em trilho ou parede DIN permitem uma operação silenciosa e livre de manutenção em armários de controle e gabinetes externos.
7.Arquitetura de energia confiável
Duas entradas de energia redundantes de corrente contínua de 48 56 V com saída de relé de alarme protegem contra falhas de energia e erros de fiação, garantindo a operação contínua em aplicações críticas.
Dados técnicos
|
Número do modelo.
|
IM-FSP288GW
|
|
Interface Eterno
|
|
Portos
|
8x10/100/1000Base-T ((X) Portos ((RJ45 conector)
2x100/1000Base-FX (SFP Slots)
2x RS485/422/232 ((Terminal Serial de 5 pinos)
|
|
Modo de porta ((Tx)
|
Velocidade de negociação automática
Modo duplex completo/meio duplex
Conexão automática MDI/MDI-X
|
|
Normas
|
IEEE 802.3 para 10BaseT
IEEE 802.3u para 100BaseT ((X) e 100BaseFX
IEEE 802.3ab para 1000BaseT ((X)
IEEE 802.3z para 1000BaseSX/LX/LHX/ZX
IEEE 802.3x para controlo de caudal
IEEE 802.1D-2004 para o Protocolo de Árvore de Intervenção
IEEE 802.1w para Protocolo Rapid Spanning Tree
IEEE 802.1s para o Protocolo de Árvore de Espaçamento Múltipla
IEEE 802.1p para classe de serviço
IEEE 802.1Q para marcação VLAN
IEEE 802.1X para autenticação
IEEE 802.3ad para Port Trunk com LACP
|
|
Tamanho do buffer de pacotes
|
4 Mbits
|
|
Tamanho da tabela de endereços MAC
|
8K
|
|
Comprimento máximo do pacote
|
Até 10K
|
|
Faixa de identificação da VLAN
|
VID 1 a 4094
|
|
Grupos IGMP
|
2048
|
|
Número máximo de VLAN
|
64
|
|
Modo de transmissão
|
Armazenamento e encaminhamento (modo duplex completo/meio duplex)
|
|
Propriedade de troca
|
Tempo de atraso: < 7μs
Largura de banda do plano de fundo: 20Gbps; taxa de encaminhamento de pacotes: 14,88Mpps
|
|
Interface em série
|
|
Portos
|
2x RS485/422/232
|
|
Sinais
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+, d:R-, e:GND
RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND
|
|
Taxa de Baud
|
2400-115200bps
|
|
Terminal
|
Terminal de 5 pines
|
|
Capacidade de carga
|
RS-485/422 suporta ambiente de votação de 128 pontos
|
|
Movimento
|
RS-485 adota tecnologia de controlo automático do fluxo de dados
|
|
Proteção de interface
|
Proteção estática RS-232 de 15 KV
Voltagem de isolamento 2KV, protecção eletrostática 15KV
|
|
Lista de embalagens
|
|
Dispositivo
|
1x Comutador Ethernet Serial Industrial
|
|
Cabos
|
1xDB9 feminina para RJ45
|
|
Kit de instalação
|

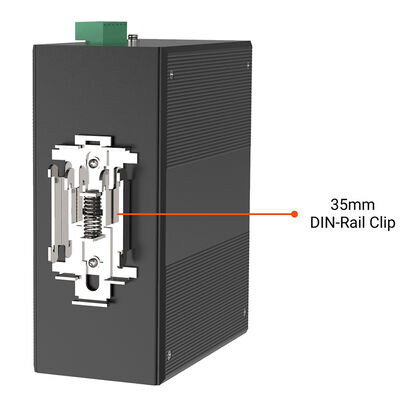

1x DIN-Rail Clip
2x Kit de montagem na parede
|
|
Documentação
|
1 x Guia de instalação rápida
1 x Cartão de garantia
1x Anúncio do produto
|
|
Características físicas
|
|
Habitação
|
Caixa de alumínio
|
|
Classificação IP
|
IP40
|
|
Dimensão
|
Capacidade de produção:
|
|
Peso
|
680 g
|
|
Temperatura de funcionamento
|
-40°C~75°C (-40 a 167 °F)
|
|
Umidade de funcionamento
|
5% a 90% (não condensado)
|
|
Temperatura de armazenamento
|
-40°C~85°C (-40 a 185 °F)
|
|
MTBF
|
1,043909 horas @ Telcordia SR-332 Standard
|
|
Dissipação de calor
|
34 BTU/h
|
|
Refrigeração
|
Refrigeração passiva, design sem ventilador
|
|
Nível de ruído
|
0 dBA
|
|
Consumo de energia
|
10 Watts Max
|
|
Entrada de energia
|
2
|
|
Voltagem de entrada
|
48-56VDC, entradas duplas redundantes
|
|
Padrão POE
|
Potência de saída PoE única: 15.4W/30W ((porta 1~8), 240W orçamento máximo POE
|
|

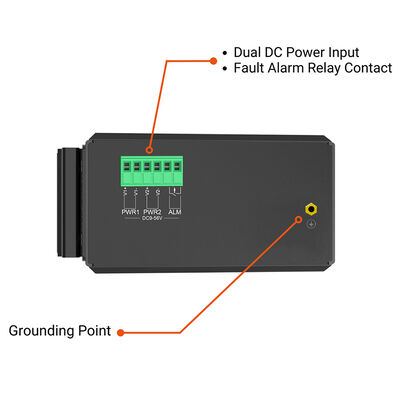

Conector
|
1 bloco terminal removível de 6 contatos
Pin 1/2 para potência 1, Pin 3/4 para potência 2, Pin 5/6 para alarme de falha
|
|
Proteção
|
Proteção contra sobrecarga de corrente, proteção contra polaridade inversa
|
|
Segurança
|
IEC/EN 62368-1
|
|
IME
|
EN55032 Classe A, CISPR 32 FCC Parte 15B Classe A
|
|
Sistema Monetário Europeu
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(Surge) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
Choque.
|
IEC 60068-2-27
|
|
Queda livre
|
IEC 60068-2-32
|
|
Vibração
|
IEC 60068-2-6
|
|
Ambiente
|
RoHS
|
|
Garantia
|
3 anos
|
Características do software
|
Características de gestão
|
|
Protocolos de despedimento
|
Suporte STP/RSTP/MSTP/ERPSv2, Agregação de ligações
|
|
Suporte para transmissão múltipla
|
Suporte ao IGMP Snooping V1/V2/V3, suporte ao GMRP, GVMP,802.1Q
|
|
VLAN
|
Suporte IEEE 802.1Q 4K VLAN, suporte QINQ, VLAN duplo
|
|
Gestão do tempo
|
SNTP
|
|
QOS
|
Reencaminhamento baseado em fluxo
Limitação da taxa baseada no fluxo
Filtragem de pacotes baseada em fluxo
8*Folhas de saída de cada porta 802.1p/DSCP
Qualidade de serviço diferido, marcação/notação de prioridade
Algoritmo de programação de fila (SP, WRR, SP+WRR)
|
|
LCA
|
ACL de emissão baseada em porto
ACL baseado em porta e VLAN
Filtragem de pacotes L2 a L4, correspondendo às primeiras 80 bytes de mensagem.
Fornecer ACL baseado em MAC, endereço MAC de destino, fonte IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP e VLAN, etc.
|
|
Manutenção de diagnóstico
|
Suporte para espelhamento de porta, Syslog, Ping
|
|
Função de gestão
|
Suporte a CLI,WEB,SNMPv1/v2/v3,Servidor Telnet para gestão,EEE, LLDP,Servidor/Cliente DHCP ((IPv4/IPv6), Cloud/MQTT
|
|
Gestão de alarmes
|
Suporte à saída de alarme de retransmissão de 1 sentido, RMON, TRAP
|
|
Segurança
|
Proteção contra tempestades de transmissão, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Suporte ao rastreamento DHCP, opção 82,802.1X acesso de segurança,
Suporte à gestão hierárquica de utilizadores, lista de controlo de acesso ACL,
Suporte DDOS, filtragem / ligação MAC baseada em porta, buracos negros MAC, proteção de fonte IP, isolamento de porta, limite de velocidade da mensagem ARP
|
|
Características da camada 2+
|
Gerenciamento IPv4/IPv6, rota estática
|

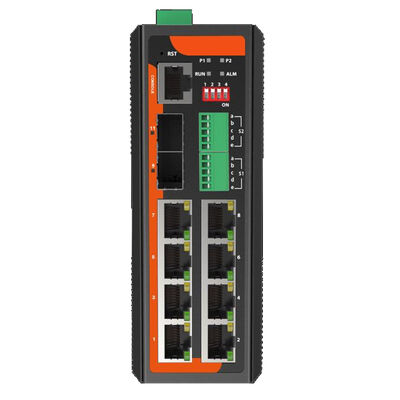

Indicador LED
|
LED
|
Estado
|
Descrição
|
|
PWR
(P1 e P2)
|
Em
|
A energia está a ser fornecida.
|
|
Desliga.
|
A energia não está a ser fornecida.
|
|
RUN (em inglês)
|
A piscar.
|
O sistema está a funcionar bem.
|
|
Ligação/ACT
1 a 10
|
Em
|
Conexão de porta ativa
|
|
A piscar.
|
Dados transmitidos
|
|
Desliga.
|
Conexão de porta não ativa
|
|
ALM
|
Em
|
Tem informações de alarme.
|
|
Desliga.
|
Nenhuma informação de alarme
|
DIP
|
Interruptor DIP
|
Estado
|
Descrição
|
|
# 1
|
Em
|
RSTP Desativado
|
|
Desliga.
|
RSTP Ativar (Default)
|
|
# 2
|
Em
|
Ativar porta VLAN
|
|
Desliga.
|
Desativar porta VLAN (Default)
|
|
# 3
|
Em
|
Porta SFP é 100M
|
|
Desliga.
|
Porta SFP 100/1000M ((Default)
|
|
# 4
|
|
Reserva de funções
|
Nota:
1. RSTP muda para a posição ON, o que indica RSTP está em estado desativado.
2. VLAN muda para a posição ON, indicando que a VLAN está habilitada. Todas as portas LAN só podem se comunicar com os uplinks SFP quando esta opção estiver habilitada.
3Para que a função DIP Switch entre em vigor enquanto o switch Ethernet estiver em funcionamento, é necessário reiniciar o switch Ethernet após a regulação do switch DIP.
Aplicação
1Automatização industrial e sistemas de controlo
Ideal para conectar PLCs, HMI e controladores baseados em série a backbones de Ethernet e fibra em fábricas e plantas de processamento.
2. Energia, Energia e Redes SCADA
Permite o monitoramento e controle remoto de medidores, RTUs e subestações com integração segura de Ethernet e dados em série.
3Transportes e Infraestruturas
Adequado para sistemas de tráfego, sinalização ferroviária e armários à beira da estrada que exigem dispositivos PoE e comunicação serial.
4. Petróleo e gás, água e serviços públicos
Solução fiável para ambientes difíceis, onde os equipamentos sérios tradicionais devem coexistir com redes IP modernas.
5Integração Industrial IoT & Edge
Transforma dispositivos de campo tradicionais em plataformas IoT usando Ethernet, fibra e protocolos industriais padronizados.
