Gigabit PoE para dispositivos de borda industrial
Quatro portas RJ45 de detecção automática de 10/100/1000Mbps fornecem energia e dados IEEE 802.3af/at PoE através de um único cabo Ethernet, simplificando a instalação de câmeras IP, sensores,e equipamentos sem fio com um orçamento total de PoE de até 120W.
Multi-Rate Fiber Uplinks até 2,5 Gbps
Soluções SFP duplas suportam ligações de fibra de 100 Mbps, 1 Gbps e 2,5 Gbps,Proporcionar opções flexíveis de ligação ascendente para transmissão de longa distância e agregação de largura de banda em ambientes eletricamente ruidosos.
Gestão da camada industrial 2
Funções de comutação abrangentes, incluindo VLAN, QoS, agregação de links (LACP), IGMP/MLD Snooping,e Controle de Tempestades permitem uma segmentação eficiente do tráfego e um desempenho otimizado para dados de vídeo e controle.
Alta disponibilidade e proteção da rede

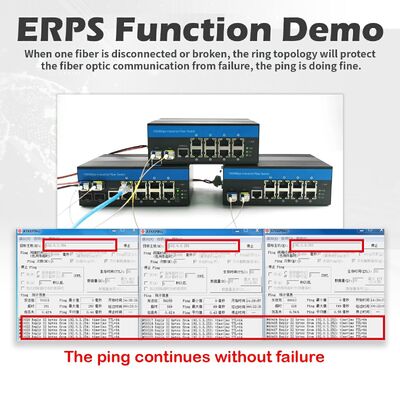

Suporta STP, RSTP, MSTP e ITU-T G.8032 Ethernet Ring Protection, permitindo uma recuperação rápida da rede e topologias de anel resilientes em sistemas industriais.
Controle de rede seguro e flexível
Mecanismos de segurança integrados, como autenticação IEEE 802.1X, ACLs, RADIUS, TACACS+, HTTPS e SSH, protegem as redes industriais do acesso não autorizado.
Design industrial robusto
O gabinete metálico com classificação IP40 com proteção contra sobretensões Ethernet de 6KV garante uma operação estável em ambientes externos e industriais, enquanto o design sem ventilador permite uma operação silenciosa e sem manutenção.
Fácil implantação e manutenção
Gerenciado via Web GUI, CLI, SNMP e Telnet, com suporte para atualizações remotas de firmware e diagnósticos de cabos para reduzir o tempo de inatividade e os custos de manutenção.
Dados técnicos do interruptor gerenciável industrial
|
Nome do produto
|
10/100/1000Mbps Gerenciado Industrial PoE Fiber Switch ((2F+4TP)
|
|
Número do modelo.
|
IM-FP244GW
|
|
Porto
|
2*100/1000/2500Mpbs portas SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metros
4*10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
|
|
Protocolo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
A UIT-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Mudança de características
|
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 18Gbps (sem engarrafamento)
Taxa de encaminhamento: 13,392 Mpps
Tamanho da DRAM: 128M
Dimensão do flash: 16M
Tamanho do buffer de pacotes: 4 Mb
ID das VLAND: 4096
Tabela de endereços MAC Tamanho: 8K
Jumbo Frame: 9,6KB
|
|
Mídia de rede
|
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
|
|
Lâmpadas LED
|
Energia, rede, fibra
PWR: Poder
Laranja: Link/ACT
Verde: 1000M velocidade da rede ((desligado quando é de 100Mb/s)
Fibra: FX1/FX2
|
|

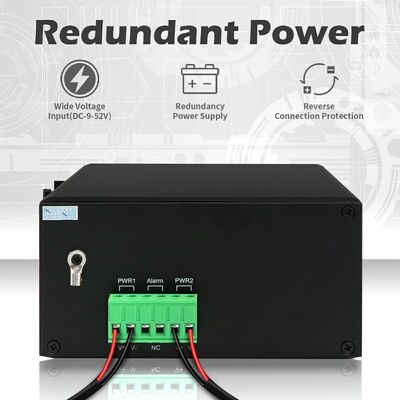

Fornecimento de energia
|
Voltagem de entrada: 48V (máximo 52V)
Voltagem de saída PoE: 48V
Potência de saída PoE única: 30W ((porta 1~4)
Orçamento máximo: 120 W
Conexão reversa: suporte
|
|
Conexão PoE
|
PoE af/at: 1/2 ((V+), 3/6 ((V-)
|
|
Meio Ambiente
|
Temperatura de funcionamento: -40°C 75°C
Temperatura de armazenagem: -40°C ∼85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
|
Normas do sector
|
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
|
Informações mecânicas
|
Concha: Concha metálica corrugada, nível IP40
Dimensões: 158*115*60mm
Método de montagem: montagem em trilho/parede
Peso: 0,75 kg/0,9 kg ((Neto/bruto)
|
|
Garantia
|
3 anos, suporte técnico ao longo da vida
|
Aplicações
1. Sistemas de vigilância e segurança de propriedade intelectual
Alimenta e conecta câmeras IP e dispositivos de acesso em cidades, campi, fábricas e ambientes ao ar livre.
2Redes de automação e controlo industriais
Adequado para automação de fábricas, controle de processos e rede de máquinas onde são necessários PoE estável e uplinks de fibra.
3Transportes e Infraestruturas
Ideal para monitorização de tráfego, sistemas ferroviários e armários à beira da estrada que exigem um design robusto e redundância de rede confiável.
4Redes de energia e serviços públicos
Suporta subestações, parques eólicos e sistemas de monitoramento de serviços públicos com conectividade Ethernet segura e gerenciada.
5. Smart City & Outdoor Deployments
A pegada compacta e a proteção industrial tornam-na uma forte escolha para iluminação inteligente, backhaul sem fio e instalações de borda da IoT.
Resumo
O Olycom IM-FP244GW é um interruptor de fibra PoE industrial compacto e gerenciado projetado para redes industriais de nível de borda que exigem fornecimento de energia confiável, uplinks de fibra flexíveis,e gestão avançada da rede.
Com 4 portas Ethernet Gigabit PoE e 2 portas de fibra SFP multi-taxa suportando até 2,5 Gbps, permite conectividade estável para câmeras IP, pontos de acesso sem fio,e dispositivos Ethernet industriais, ao mesmo tempo em que se estende o alcance da rede através da fibra.
Projetado para ambientes adversos, o IM-FP244GW opera numa ampla gama de temperaturas de -40°C a +75°C, integra protecção contra sobretensões de nível industrial,e suporta montagem DIN-rail e de paredeCom gerenciamento completo de camada 2 e controle PoE, é ideal para automação industrial, transporte e implantações de infraestrutura ao ar livre.
Dimensão
- Suporte ao diagnóstico do cabo e pode localizar o ponto de falha
- Suporte ao gerenciamento de IEEE802.3az EEE ((Ethernet Eficiente em Energia), otimize o consumo de energia
- Suporte STP, RSTP, MSTP, ITU-T G.8032 Ethernet Proteção Anel ((EPR)
- Apoio ao QoS, classificação do transporte QoS, CoS, controlo da largura de banda ((direção de entrada/saída), supressão de tempestades, serviços diferenciados
- Suporte a IEEE802.1q VLAN, porta VLAN, VLAN baseada em Mac, VLAN de sub-rede IP, VLAN de protocolo, conversor VLAN, MVR
- Suporte à agregação de ligações dinâmicas IEEE802.3ad LACP, agregação de ligações estáticas
- Suporte ao IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, pesquisa IGMP
- Relatório do Agente de Apoio do IGMP, espionagem do MLD.
- Segurança: baseada em porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Suporte ao Cisco® como CLI, gerenciamento da Web, SNMP v1/v2c/v3, Telnet
- Suporte à atualização de software via TFTP e HTTP, redundância de firmware impede o fracasso da atualização
- Suporte ao cliente DHCP/Relaio/Snooping/Snooping opção 82/Relaio opção 82
- Suporte para RMON, MIB II, imagem espelhada, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Suporte para servidor IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Perguntas frequentes
1Em que chip é baseado?
Olycom: Vitesse
2Posso personalizar?
- Sim.
Apoiamos serviços OEM como logotipo, nome do modelo, rótulo, máscara de PVC e peças do produto (kit de montagem, bloco de terminal de energia, etc.)
3Posso conectá-lo com dispositivos 10/100M?
- Sim.
Para as portas LAN são 10/100/1000M auto-sensing
Para as portas de fibra, configure a velocidade de 100Mbps através da Web GUI ou CLI
4Posso desligar a função PoE para algumas portas quando necessário?
R: Sim
Todos os switches gerenciados de PoE nesta série suportam a gestão de PoE
Por favor, basta definir o estado do PoE através da Web GUI ou CLI
5Fazes SKD/CKD?
R: Sim
Como fábrica, já lidamos com isto muitas vezes.
