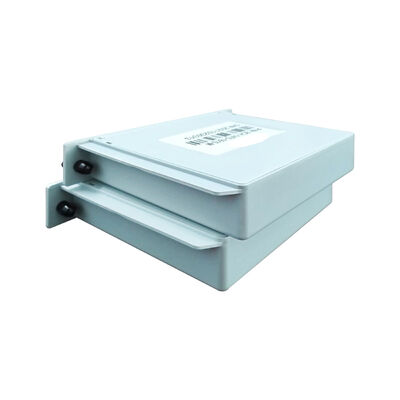

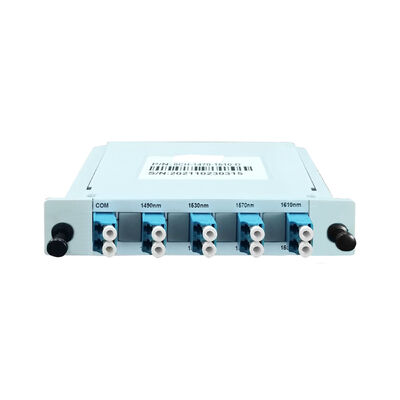

Olycom Fibra Óptica Passiva Mux DeMux CWDM Modular
Características fundamentais
1Utilização eficiente da fibra CWDM
Suporta múltiplos canais de comprimento de onda em uma ampla janela óptica de 1260 nm a 1620 nm, permitindo que até 12 canais compartilhem uma única fibra sem interferência mútua.
2Baixa perda de inserção e elevado isolamento
O projeto óptico otimizado garante baixa perda de canal e excelente isolamento de canais adjacentes e não adjacentes, mantendo a qualidade estável do sinal para transmissão fronthaul de alta velocidade.
3Alta integridade do sinal
Possui baixa perda dependente da polarização (PDL) e mínima dispersão do modo de polarização, garantindo um desempenho consistente em diferentes condições ambientais.
4. Design compacto de tipo plug-in
A pequena dimensão e a carcaça ABS leve tornam fácil a sua implantação em gabinetes de estações base e em recintos externos com espaço limitado.
5Operação passiva e sem energia
Não são necessários componentes ativos ou fonte de alimentação, proporcionando alta estabilidade, longa vida útil e redução do OPEX da rede.
6. Ampla tolerância ambiental
Projetado para funcionar de forma fiável numa ampla gama de temperaturas, suportando ambientes de telecomunicações interiores e exteriores.
7Interfaces ópticas normalizadas
Utiliza fibra monomodo e conectores LC/UPC, garantindo a compatibilidade perfeita com transceptores ópticos comuns e equipamentos de telecomunicações.
Dados técnicos
| Ponto |
Unidade |
Parâmetros |
Notas |
| Faixa de comprimento de onda |
nm |
1260-1620 |
|
| comprimento de onda central |
nm |
1271~1371/1471~1571 |
|
| Número de canais |
ch |
12 |
|
| Largura de banda de transmissão |
nm |
≥+/-7.0 |
|
| Planura da transmissão |
dB |
≤ 0.3 |
|
| Perda de canal |
dB |
≤ 3.8 |
Par≤4.5 |
| Isolamento do canal adjacente de transmissão |
dB |
≥ 30 |
|
| Isolamento de canais transmissores não adjacentes |
dB |
≥ 45 |
|
Resumo
O WDM passivo de tipo plug é uma solução de transmissão CWDM compacta e econômica projetada para aplicações de rede fronthaul móvel.
Ao multiplexar múltiplos sinais ópticos de diferentes comprimentos de onda numa única fibra e desmultiplexá-los na extremidade remota, reduz significativamente o uso de fibra entre BBU e RRU,tornando-o ideal para implantações de estações base densas.
Como um dispositivo totalmente passivo, este módulo WDM não requer energia externa, oferecendo alta confiabilidade, baixo custo operacional e manutenção simplificada.Seu design tipo plug permite instalação rápida e fácil expansão, tornando-se uma solução amplamente adoptada na construção de estações base 4G e 5G.
Aplicações
1. Estação Base 4G LTE Fronthaul
Reduz o consumo de fibra e o custo de implantação entre as BBU e as RRU, mantendo simultaneamente uma transmissão de sinal fiável.
2. Estação Base 5G Fronthaul
Ideal para locais 5G de alta densidade onde são necessários vários comprimentos de onda sobre recursos de fibra limitados.
3Expansão e modernização da rede móvel
Permite uma rápida expansão da capacidade sem colocar nova fibra, apoiando uma evolução suave da rede.
4Optimização dos recursos de fibras
Adequado para operadores de telecomunicações e integradores de sistemas que pretendam maximizar a utilização da fibra nas redes de acesso e fronthaul.
5. Compact Telecom & Edge Sites
Bem adequado para estações base em telhados, montadas em postes e em armários, onde o espaço e a energia são limitados.
