Switch de Fibra PoE Gigabit de 8 Portas
1. Principais Características

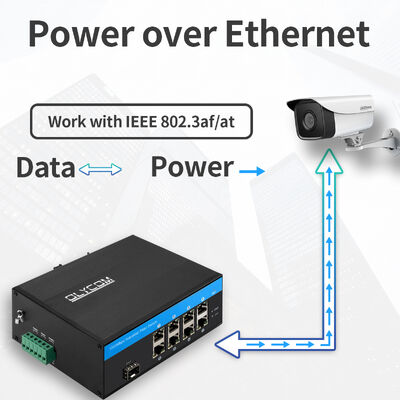

1. Saída PoE Gigabit de Alta Potência
Oito portas RJ45 de 10/100/1000Mbps com detecção automática suportam IEEE 802.3af/at, fornecendo até 30W por porta com um orçamento PoE total de 240W, permitindo o fornecimento direto de energia para câmeras IP, APs sem fio e dispositivos industriais habilitados para PoE.
2. Uplink de Fibra Gigabit para Transmissão de Longa Distância
O slot SFP de 1000Mbps integrado suporta módulos de fibra multimodo e monomodo, estendendo a conectividade de rede de centenas de metros até 100 km, ideal para redes externas e industriais distribuídas.
3. Confiabilidade Industrial e Proteção contra Ambientes Hostis
Projetado para suportar condições extremas, o switch suporta operação de -40°C a +75°C, possui proteção contra surtos Ethernet de 6kV e está em conformidade com os padrões industriais de EMC e vibração para desempenho estável a longo prazo.
4. Desempenho de Comutação Sem Bloqueio
Uma arquitetura de armazenamento e encaminhamento com alta capacidade de comutação garante o encaminhamento suave de tráfego de vídeo, dados e controle sem congestionamento, mesmo sob carga PoE total.
5. Ampla Compatibilidade e Design Plug-and-Play
Suporta Auto MDI/MDIX, controle de fluxo e protocolos Ethernet padrão, permitindo a integração perfeita com a infraestrutura de rede existente.
6. Opções Flexíveis de Energia e Instalação
Opera com uma entrada de energia PoE DC de 48V, com suporte para montagem em trilho DIN e parede para fácil instalação em gabinetes de controle, caixas de beira de estrada e caixas externas.
7. Operação sem ventoinha e livre de manutenção
O design de resfriamento natural elimina os riscos de falha da ventoinha e garante uma operação silenciosa e livre de manutenção em ambientes industriais.
2. Especificação
|
Nome do Produto
|
Switch de Fibra POE Industrial de 10/100/1000Mbps (1F+8TP)
|
|
Modelo nº
|
IM-FP188GE
|
|
Porta
|
1x portas SFP de 1000Mpbs
SM: 1310nm/1550nm, 20Km
1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500m
8x10/100/1000M UTP RJ45 (Suporte a detecção automática MDI/MDIX)
|
|
Recursos de comutação
|
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 18 Gbps (sem congestionamento de tráfego)
Taxa de encaminhamento: 13,392Mmps
MAC: 4K
Tamanho do buffer de pacotes: 1,75Mb
|
|
Mídia de rede
|
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
Porta SFP, distância de transmissão: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LEDs
|
Energia, rede, fibra
|
|
Fonte de alimentação
|
Tensão de entrada da fonte de alimentação POE: 48V (máx. 52V)
Potência de saída da fonte de alimentação PoE única: 30W (porta 1~8)
Orçamento total: 240W
Tensão de saída PoE: 48V
|
|
Ambiente
|
Temperatura de trabalho: -40～75°C
Temperatura de armazenamento: -40～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
|
Padrões da Indústria
|
EMI: FCC Parte 15 Subparte B Classe A, EN 55022 Classe A
EMS: EN 61000-4-2 (ESD) Nível 3, EN 61000-4-3 (RS) Nível 3, EN 61000-4-4 (EFT) Nível 3, EN 61000-4-5 (Surto) Nível 3, EN 61000-4-6 (CS) Nível 3, EN 61000-4-8
Controle de Tráfego: NEMA-TS2
Vibração: IEC 60068-2-6
Queda livre: IEC 60068-2-32
Choque: IEC 60068-2-27
Tráfego ferroviário: EN 50121-4
|
|
Segurança
|
Marca CE, comercial
CE/LVD EN60950
|
|
Informações mecânicas
|
Concha: Concha de metal corrugado
Classe de segurança: IP40
Dimensão: 158 x 115x 60mm

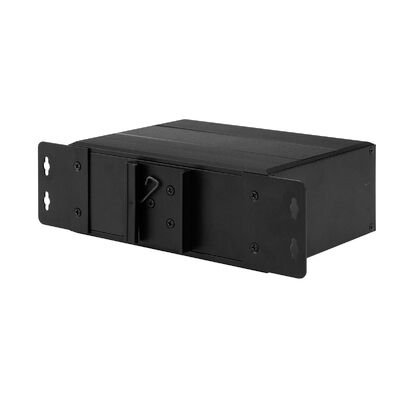

Método de montagem: Montagem em trilho Din/Parede
|
|
Garantia
|
Substituição em 1 ano; 3 anos de reparo
|
3. Visão Geral
O Olycom IM-FP188GE é um switch de fibra PoE Gigabit de nível industrial projetado para ambientes hostis onde a entrega estável de energia, a transmissão de fibra de longa distância e a operação contínua são essenciais.
Com 8 portas Ethernet Gigabit PoE e 1 uplink de fibra SFP Gigabit, ele fornece uma solução confiável para alimentar e conectar câmeras IP, pontos de acesso sem fio e dispositivos Ethernet industriais em cobre e fibra.
Construído com um gabinete de metal IP40 resistente, ampla faixa de temperatura de operação de -40°C a +75°C e proteção EMC industrial completa, o IM-FP188GE é adequado para implantações externas, sistemas de tráfego, automação de fábrica e redes de vigilância de segurança.
4. Aplicação
1. Sistemas de Vigilância IP e Segurança
Ideal para alimentar e conectar câmeras IP externas e industriais em cidades inteligentes, fábricas, campi e centros de transporte.
2. Redes de Automação Industrial
Conectividade confiável para PLCs, sensores, controladores e dispositivos Ethernet industriais em sistemas de fabricação e controle de processos.
3. Transporte e Controle de Tráfego
Adequado para gabinetes de beira de estrada, sistemas ferroviários e redes de monitoramento de tráfego que exigem PoE robusto e conectividade de fibra.
4. Infraestrutura de Energia e Utilidades
Suporta subestações, parques eólicos e sistemas de monitoramento de utilidades onde são necessários Ethernet estável e links de fibra de longa distância.
5. Implantações de Rede Remota e Externa
Projetado para ambientes externos hostis com espaço limitado, energia instável e alta interferência eletromagnética.
5. Lista de Embalagem
1pc switch
1pc manual do usuário
Observação
Acessórios (suporte de trilho DIN, módulo óptico, fonte de alimentação, patchcord, cabo de rede, etc.) NÃO estão incluídos na caixa de embalagem, prepare-os você mesmo ou compre um conjunto completo de nós
Informações da caixa de envio
Tamanho do produto: 15,8*11,5*6cm
Tamanho da caixa interna: 25,3*20,8*8cm
Peso do produto: 0,75Kg
Peso da embalagem: 0,9Kg
Tamanho da caixa master: 55,5*40*41cm
Quantidade da embalagem: 20 unidades
Peso da embalagem: 20Kg
6. Perguntas frequentes
1, Em qual chip ele se baseia?
Olycom: Realtek
2, Posso personalizá-lo?
Olycom: Sim
Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de energia, etc.)
3, É gerenciado?
Olycom: Não
É apenas plug-and-play simples, mas temos um modelo gerenciado (IM-FP188GM)
