Olycom 8 Port Industrial CCTV PoE Switch
1Características principais

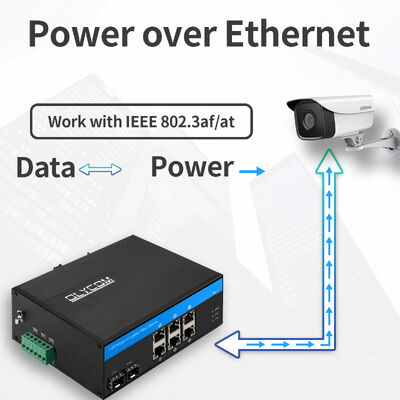

Gigabit PoE para dispositivos de borda industrial
Seis portas RJ45 de detecção automática de 10/100/1000Mbps suportam IEEE 802.3af/at, fornecendo até 30W por porta com um orçamento total de PoE de 180W, permitindo fornecimento direto de energia para câmeras IP, APs sem fio,e terminais industriais habilitados para PoE.
Dual Gigabit Fiber Uplinks
Dois slots SFP de 1000 Mbps suportam módulos de fibra multimodo e monomodo, estendendo a transmissão da rede de centenas de metros para mais de 100 km,Ideal para ambientes industriais distribuídos e sensíveis ao ruído.
Confiabilidade e protecção de nível industrial
Projetado para condições adversas, o interruptor suporta operação de -40 ° C a +75 ° C, possui proteção contra sobretensões Ethernet de 6 kV e cumpre com os padrões industriais EMC, vibração, choque e tráfego ferroviário.
Desempenho estável de comutação sem bloqueio
Uma arquitetura de comutação de armazenamento e encaminhamento com largura de banda do sistema de 16Gbps garante um encaminhamento suave e sem congestionamento de vídeo, dados e tráfego de controle.
Detecção e segurança PoE inteligentes
Detecta automaticamente dispositivos alimentados por PoE para evitar danos a equipamentos não PoE, garantindo uma entrega de energia segura e confiável.
Opções flexíveis de energia e instalação
Alimentado por entrada de corrente contínua de 48 V, com suporte para montagem DIN-rail e parede, permitindo fácil implantação em armários de controle, gabinetes à beira da estrada e caixas externas.
Projeto sem ventilador e sem manutenção
O design de arrefecimento natural elimina os riscos de falha do ventilador e reduz os requisitos de manutenção, permitindo uma operação silenciosa e de longo prazo.
2. Dados técnicos
|
Nome do produto
|
10/100/1000Mbps Industrial PoE Fiber Switch ((2F+6TP)
|
|
Número do modelo.
|
IM-FP266GE
|
|
Porto
|
2x1000M Fibra SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metros
6x10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
Bloco terminal de alimentação 1x6-PIN
|
|
Protocolo
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
|
Mudança de características
|
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 18 Gbps (sem engarrafamento)
Taxa de encaminhamento: 11,904Mmps
4K.
Tamanho do buffer de pacotes: 1,75 Mb
|
|
Mídia de rede
|
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
|
|
Lâmpadas LED
|
Energia, Fibra, Rede, PoE
PWR: Poder
Fibras: FX1, FX2
Ligado: transmissão normal
Desligado: a transmissão NÃO é normal (módulo óptico defeituoso ou desconectado)
Laranja de cobre: indicador PoE
On:PoE está a trabalhar
Desligado: PoE não está a funcionar ou este é um dispositivo não-PoE
Verde cobre: indicador de velocidade
Ligado: velocidade de transmissão é de 1000 Mbps
Clinch: em transmissão
Desligado: desconectado ou velocidade de trabalho 10/100Mbps
|
|
Consumo de energia
|
Carga total sem PoE≤5W
|
|
Fornecimento de energia
|
Voltagem de entrada da fonte de alimentação PoE: 48V (máximo 52V)
Potência de saída de fonte de alimentação PoE única: 30W (porta 1~6)
Orçamento total: 180 W
Voltagem de saída PoE: 48V
Conexão reversa: suporte
|
|
Conexão PoE
|
1/2 (V+), 3/6 (V-)
|
|
Meio Ambiente
|
Temperatura de funcionamento: -40°C 75°C
Temperatura de armazenagem: -40°C ∼85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
|
Normas do sector
|
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
|
Informações mecânicas
|
Concha: Concha metálica corrugada, nível IP40
Dimensões: 158*115*60mm
Método de montagem: montagem em trilho/parede
Peso: 0,75 kg/0,9 kg ((Neto/bruto)
|
|
Garantia
|
3 anos, suporte técnico ao longo da vida
|
3. Visão geral

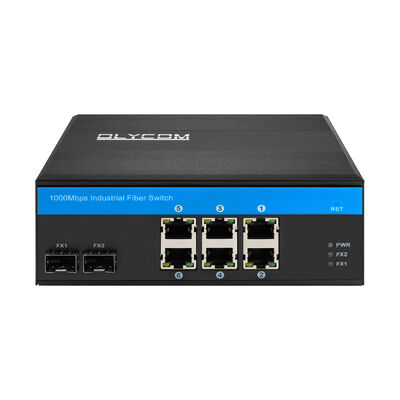

O Olycom IM-FP266GE é um switch de fibra PoE Gigabit de nível industrial projetado para ambientes que exigem alta confiabilidade, conectividade de fibra de longa distância e fornecimento estável de energia PoE.
Com 6 portas Ethernet PoE Gigabit e 2 uplinks de fibra SFP Gigabit, fornece uma arquitetura de rede flexível para alimentação e conexão de câmeras IP, pontos de acesso sem fio,e dispositivos Ethernet industriais em locais externos e industriais adversos.
Construído com uma caixa de metal ondulado resistente IP40, ampla faixa de temperatura de funcionamento de -40°C a +75°C, e proteção EMC de nível industrial, o IM-FP266GE garanteoperação estável em sistemas de automação, redes de transporte e infra-estruturas de missão crítica.
4Aplicação
Sistemas de vigilância e segurança de propriedade intelectual
Ideal para alimentar e conectar câmaras IP industriais e externas em cidades inteligentes, fábricas, campi e centros de transporte.
Redes de automação industrial
Conectividade Ethernet e PoE confiável para PLCs, sensores, controladores e dispositivos de campo em sistemas de fabricação e controle de processos.
Transportes e Controle de Tráfego
Adequado para armários à beira da estrada, sistemas ferroviários e redes de monitoramento de tráfego que exigem PoE robusto e conectividade de fibra.
Infra-estruturas de energia e serviços públicos
Suporta subestações, parques eólicos e sistemas de monitoramento de serviços públicos onde a fibra de longa distância e o PoE estável são essenciais.
Implementações ao ar livre e em ambientes adversos
Projetado para temperaturas extremas, ruído elétrico e vibração, tornando-o ideal para instalações industriais remotas e ao ar livre.
Informações sobre as caixas de transporte
Tamanho do produto: 15,8*11,5*6cm
Tamanho da caixa interna: 25,3*20,8*8cm
Peso do produto: 0,75 kg
Peso da embalagem: 0,9 kg
Tamanho da caixa-mãe: 55,5*40*41cm
Quantidade de embalagem: 20pcs
Peso da embalagem: 20 kg
5Acessórios
|
Módulo óptico industrial
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Fornecimento de energia industrial DIN
|
|
Im-DAC220/DC48V2.5A
|
AC220V a DC48V2.5A, -40°C ∼70°C
|
|
O número de veículos deve ser indicado.
|
AC220V a DC48V5A, -40°C ∼70°C
|
|
O número de veículos deve ser indicado.
|
AC220V a DC48V10A, -40°C ∼70°C
|
6. FAQ
1Em que chip é baseado?
Olycom: Realtek
2Posso personalizar?
- Sim.
Apoiamos serviços OEM como logotipo, nome do modelo, rótulo, máscara de PVC e peças do produto (kit de montagem, bloco de terminal de energia, etc.)
3Está tudo bem?
Não.
É apenas simples plug-and-play, mas temos um modelo gerenciado ((IM-FP266GM)
4Tem alguma certificação?
Sim, a nossa empresa é certificada ISO9001.
Temos certificados CE/FCC/RoHS/E-mark/CCC para os nossos modelos.
5Suporta OEM e ODM?
Sim, esta é a nossa vantagem competitiva.
