Olycom 8 Port 2.5G Fiber L2 Managed LAN Switch
Características fundamentais
1Configuração de porta versátil: portas de fibra SFP de 4 x 2,5 Gbps (compatíveis com SM/MM, transmissão de 500m/120Km) + portas UTP RJ45 de 4 x 10/100/1000M (MDI/MDIX de detecção automática),permitir a integração contínua de redes de fibra e cobre para dispositivos industriais.
2. Suporte avançado para anéis e árvores: compatível com os protocolos ITU-T G.8032 Ethernet Protection Ring (EPR) e IEEE 802.1d STP/802.1w RSTP/802.1s MSTP,garantir uma recuperação rápida da rede (ideal para configurações de rede de anel) e a prevenção de circuitos para aplicações críticas.
3Processamento de dados de alta eficiência: Adota um modo de transmissão de armazenamento e encaminhamento com < 10us de atraso de encaminhamento, largura de banda do sistema não bloqueante de 28 Gbps, taxa de encaminhamento de 20,83 Mpps, tabela de endereços MAC 8K,4096 IDs de VLAN, e o buffer de pacotes de 4Mb suporta quadros jumbo de até 9,6KB para uma transmissão suave de grandes volumes de dados.
4. Adaptabilidade ao ambiente: Camada de metal ondulado com proteção contra poeira IP40, proteção contra sobretensões de 6KV (IEC 61000-4-5: Diferencial ±2KV, comum ±6KV) e resistência ao ar ESD (±15KV,±6KV de contacto) e EFT (±6KV)Funciona a uma temperatura de trabalho de -40°C a 75°C e a uma temperatura de armazenamento de -40°C a 85°C, com umidade não condensante de 10% a 95%, adaptável a ambientes externos e industriais adversos.
5Gerenciamento de rede abrangente: Suporta Web GUI, Cisco®-like CLI, SNMP v1/v2c/v3, e Telnet para configuração intuitiva.3az Ethernet de Eficiência Energética (EEE) para otimização de potência, e funções de rede avançadas, incluindo VLAN (802.1q), agregação de ligação dinâmica/estática (LACP), QoS e supressão de tempestades.
6. Segurança e confiabilidade robustas: Equipado com vários mecanismos de segurança®autenticação IEEE 802.1X, RADIUS, ACL, TACACS+,e criptografia HTTPS/SSL/SSH v2 para proteger o acesso à rede e a transmissão de dadosSuporta atualização de software via TFTP/HTTP com redundância de firmware, cliente DHCP/Relay/Snooping, RMON, MIB II e compatibilidade IPv6 para futuras provas.
7Instalação e conformidade flexíveis: Suporta montagem em Din-rail ou em parede, com uma dimensão compacta de 15811560 mm (peso líquido 0,75 kg) para fácil integração em gabinetes de controle apertados.Cumprir a norma CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) e FCC (47 CFR Parte 15 Subparte B Classe B), cumprindo normas industriais rigorosas.
8Conectividade de longa distância: as portas de fibra suportam distâncias de transmissão de até 120 km (modo único),enquanto as portas RJ45 funcionam com cabos CAT3/CAT4/CAT5 (10BASE-T) e CAT5+ (100/1000BASE-TX) para até 100m.
Dados técnicos
|
Nome do produto
|
10/100/1000Mbps Gerenciado Switch de Fibra Industrial ((4F+4TP)
|
|
Número do modelo.
|
IM-FS440GW
|
|
Porto
|
4*100/1000/2500Mpbs portas SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metros
4*10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
|
|
Protocolo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
A UIT-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Mudança de características
|
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 26 Gbps (sem engarrafamento)
Tamanho da DRAM: 128M
Dimensão do flash: 16M
Tamanho do buffer de pacotes: 4 Mb
ID das VLAND: 4096
Tabela de endereços MAC Tamanho: 8K
Jumbo Frame: 9,6KB
|
|
Mídia de rede
|
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
|
|
Lâmpadas LED
|
Energia, rede, fibra
PWR: Poder
Laranja: Link/ACT
Verde: 1000M velocidade da rede ((desligado quando é de 100Mb/s)
Fibras: FX1/FX2/FX3/FX4
|
|

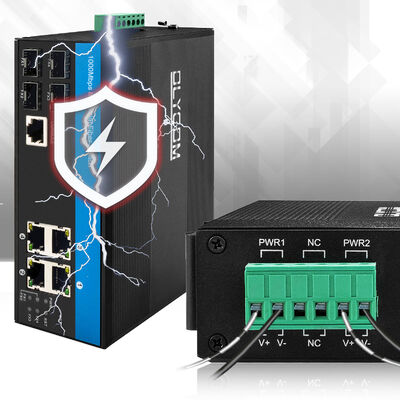

Fornecimento de energia
|
Entrada DC12V~DC52V redundante, normalmente DC12V/DC24V/DC48V
Conexão reversa: suporte
|
|
Consumo de energia
|
Carga total≤5W
|
|
Meio Ambiente
|
Temperatura de funcionamento: -40°C 75°C
Temperatura de armazenagem: -40°C ∼85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
|
Normas do sector
|
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
|
Informações mecânicas
|
Concha: Concha metálica corrugada, nível IP40
Dimensões: 158*115*60mm
Método de montagem: montagem em trilho/parede
Peso: 0,75 kg/0,9 kg ((Neto/bruto)
|
|
Garantia
|
3 anos, suporte técnico ao longo da vida
|
Resumo
O Olycom IM-FS440GW é um L2+ Ring Managed Industrial Ethernet Switch de alto desempenho projetado para conectividade de rede estável e confiável em ambientes industriais adversos.
Featuring 4 x 100/1000/2500Mbps SFP fiber ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 4 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all compatible with MDI/MDIX), oferece conectividade flexível de fibra para cobre para diversos dispositivos industriais.
Projetado para resistir a condições extremas, o interruptor funciona numa faixa de temperatura de -40°C a 75°C, possui uma classificação de proteção IP40,e está equipado com proteção contra sobretensões Ethernet de 6KV que satisfaz os requisitos EMC de nível industrial e está em conformidade com as normas FCC e CE.
Com uma largura de banda de sistema não bloqueadora de 28 Gbps e suporte a protocolos avançados de rede de anel, garante uma transmissão de dados eficiente e uma recuperação rápida de falhas,tornando-a uma escolha ideal para infraestruturas industriais críticas e implantações de redes.
Aplicação
1. Sistemas de Fabricação e Controlo
Concebido para funcionar no núcleo das redes de controlo industrial, o dispositivo liga equipamentos de automação, tais como PLCs, sensores e controladores,permitir o intercâmbio contínuo de dados necessários para o controlo em tempo real;, diagnóstico do sistema e visibilidade da produção.
20 Redes rodoviárias, ferroviárias e de tráfego
Comumente utilizados em infraestruturas de transporte, incluindo gabinetes de controlo de tráfego e sistemas de comunicação ferroviários.A rede baseada em anel com mecanismos de recuperação rápida garante que os caminhos de dados permaneçam disponíveis mesmo quando ocorrem falhas de ligação.
3Redes privadas e de nível de operadora baseadas em fibra
Integrado em backbones ópticos e redes privadas de banda larga onde a conectividade de fibra é essencial.As interfaces SFP de alta velocidade permitem a transmissão eficiente de grandes volumes de dados em longas distâncias entre nós de rede distribuídos.
4Ativos distribuídos e operações remotas
Apoia locais industriais espalhados por vastas áreas geográficas, como serviços de abastecimento de água, instalações de mineração e infraestruturas de energia.Conectividade fiável combinada com capacidades de gestão remota simplifica a supervisão do sistema e reduz os esforços de manutenção no local.
5Instalações de vigilância e segurança ao ar livre
Implementado em recintos externos para suportar câmaras IP, pontos de acesso sem fio e sensores de segurança.e temperaturas extremas permite uma operação contínua em ambientes desatendidos.
6Redes industriais e empresariais de grande escala
Funciona como uma camada de acesso ou agregação estável para campus empresariais, hubs de logística e parques industriais.permitir que diversos serviços funcionem de forma eficiente numa rede industrial partilhada.
Perguntas frequentes
1Se for possível escrever o rótulo como eu quero?
R: Sim, por favor, basta enviar o conteúdo e o formato, imprimiremos uma amostra para sua confirmação.
O rótulo é normalmente fixado no painel lateral.

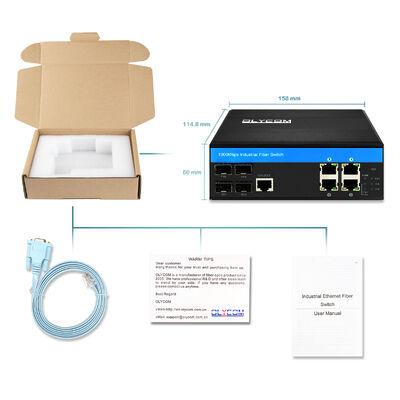

2Qual é a lista de embalagens?
R: Há um dispositivo, espuma protetora, um manual de utilização, um cartão de garantia e um cabo de consola na caixa.
Mas os módulos SFP e a fonte de alimentação NÃO estão incluídos, por favor comprem-nos separadamente.
3Como posso obter uma unidade de amostra para testes?
R: Temos muitas lojas da Amazon. Por favor, pesquise a nossa marca Olycom ou os nomes dos modelos se você souber.
Também é bem-vindo a conversar connosco para uma compra padrão.
4Os seus interruptores suportam protocolos de anel?
R: Sim, os nossos interruptores suportam STP/RSTP/MSTP e ERPS para configuração de anel.
