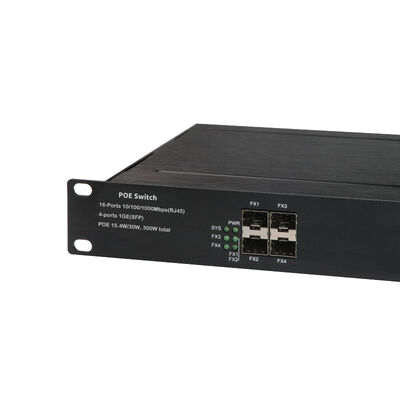

Comutador Ethernet PoE robusto 16-port não gerenciado
1O que é?
O IM-FP041616GE é um interruptor PoE Ethernet industrial não gerenciado construído para ambientes onde simplicidade, durabilidade e operação ininterrupta importam mais do que a flexibilidade de configuração.
Foi concebido para funcionar fora da caixa, sem instalação de software, sem ajuste de rede, sem despesas gerais de gestão.
Uma vez ligado, fornece imediatamente conectividade de dados e energia PoE para dispositivos conectados.
Isto torna-o adequado para locais industriais onde a especialização em TI no local é limitada ou onde a manutenção a longo prazo deve ser minimizada.
O switch atua como um nó de infraestrutura industrial de função fixa, não como um controlador de rede configurável.
|
Nome do produto
|
10/100/1000Mbps Comutador de fibra industrial POE (4F+16TP)
|
|
Número do modelo.
|
IM-FP041616GE
|
|
Porto
|
Portas SFP de 4 x 1000Mpbs
16x10/100/1000M UTP RJ45
|
|
Padrão
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p,
IEEE802.1ab, IEEE802.3az
|
|
Identificador da VLAND
|
4096
|
|
Quadro Jumbo
|
9.6KB
|
|
Tamanho da tabela de endereços MAC
|
8K
|
|
Poe Standard
|
IEEE802.3af,at. (total 300W)
|
|
Características de comutação
|
Modo de transmissão: armazenamento e transmissão Largura de banda do sistema: 48 Gbps (sem engarrafamento)
|
|
Mídia de rede
|
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m) 100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Porta SFP, distância de transmissão: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
Lâmpadas LED
|
Energia, rede, fibra
|
|
Fornecimento de energia
|
Voltagem de entrada: 48-52V
POE Tensão de entrada: DC48V
Entrada de potência não polar: suporte
|
|
Meio Ambiente
|
Temperatura de funcionamento: -40° ≈ 85°C
Umidade de trabalho: 5%~95%, não condensante
|
|
Normas do sector
|
EMI:FCC Parte 15 Subparte B Classe A, EN 55022 Classe A, EN61000-6-4- Emissão para ambiente industrial
EMS:EN61000-6-2-Imunidade para ambiente industrial, EN 61000-4-2 (ESD) Nível 3,EN 61000-4-3 (RS) Nível 3,EN 61000-4-4 (EFT) Nível 3,EN 61000-4-5
(Surge) Nível 3, EN 61000-4-6 (CS) Nível 3, EN 61000-4-8
Controle de tráfego:NEMA-TS2, Vibração:IEC 60068-2-6 Caída livre:IEC 60068-2-32, Choque:IEC 60068-2-27
Tráfego ferroviário:EN 50121-4
|
|
Informações mecânicas
|
Classe de segurança: IP30
Dimensões: 483 x 275 x 44,5 mm
|
|
Garantia
|
Substituição no prazo de 1 ano; reparação em 5 anos
|
2O que é que isso liga?
Dezesseis portas Gigabit Ethernet RJ45 fornecem acesso denso para dispositivos de ponta industriais.
Cada porta de cobre negocia automaticamente as configurações de velocidade e duplex.
Os dispositivos conectados recebem a conectividade de rede e a energia elétrica através de um único cabo Ethernet.
Quatro portas de fibra SFP de Gigabit estendem o alcance da rede muito além das limitações do cobre.
As distâncias de transmissão de fibra variam de ligações de curto alcance até 100 km, dependendo do módulo óptico utilizado.
Esta combinação suporta a agregação de dispositivos locais com conectividade uplink de longa distância.
3Como é que o poder é distribuído?
O switch integra os padrões IEEE 802.3af e IEEE 802.3at PoE.
Cada porta capaz de PoE pode fornecer até 30 W de energia.
O orçamento total de energia do sistema atinge 300 W, permitindo a entrega simultânea de energia para todas as 16 portas Ethernet.
A energia PoE é fornecida diretamente através de cablagem Ethernet de categoria 5.
Não são necessários adaptadores de alimentação externos no lado do dispositivo.
Isto reduz significativamente a complexidade da instalação e o custo da fiação.
Dispositivos tipicamente movidos incluem câmeras IP, pontos de acesso sem fio, telefones VoIP e terminais de controle de acesso.
4Como se comporta na rede?
O interruptor opera em modo não gerenciado.
Não há CLI, interface Web e arquivos de configuração.
O comportamento de encaminhamento da rede é fixo e determinístico.
A prevenção básica do loop é suportada através de STP e RSTP, reduzindo o risco de instabilidade da rede.
A fiscalização básica do IGMP limita a inundação desnecessária de multicast nas redes de vigilância por vídeo.
O suporte a IEEE 802.1Q VLAN permite a separação de tráfego simples sem configuração avançada de políticas.
Isto garante a estabilidade essencial da rede, mantendo a operação simples.
5Como sobrevive a ambientes industriais?
O dispositivo é construído para operação contínua em condições adversas.
Funciona de forma fiável numa ampla gama de temperaturas de -40°C a +85°C.
A tolerância à humidade é de 5% a 95% (não condensante).
Um invólucro metálico resistente, classificado IP30, protege os componentes internos da poeira e dos impactos mecânicos.
As dimensões do compartimento (483 × 275 × 44,5 mm) são adequadas para instalações de racks industriais normais.
6Como lida com o stress elétrico?
O interruptor utiliza uma entrada de energia não polar de 48 ̊52 V DC.
O projeto não polar simplifica a fiação do campo e reduz os erros de instalação.
O projecto interno cumpre as normas industriais EMI e EMS, resistindo:
Descarga eletrostática
Eventos de surto e EFT
Interferências radiadas e conduzidas
Isto garante uma operação estável perto de máquinas pesadas, equipamentos de energia e sistemas ferroviários.
7O que não faz (por projeto)?
Não requer configuração de rede.
Não expõe as interfaces de gestão.
Não depende de atualizações de software para o funcionamento diário.
Não depende de controladores centralizados.
Esta limitação intencional melhora a previsibilidade, a confiabilidade e a estabilidade a longo prazo.
8Onde é que se encaixa melhor?
8.1: Clusters de dispositivos PoE fixos
Ideal para locais onde o número de dispositivos e a topologia permanecem estáveis ao longo do tempo.
Exemplos comuns incluem aglomerados de câmeras, pontos de controle de acesso e grupos de sensores.
8.2: Instalações de vigilância industrial
Alimenta e conecta até 16 câmaras IP em fábricas, minas e usinas petroquímicas.
O manuseio básico de multicast melhora a eficiência do vídeo sem ajuste de rede.
8.3: Redes de apoio à automação
Usado como um interruptor auxiliar para sensores habilitados para PoE, intercomunicadores e pequenos HMI.
Reduz a complexidade da fiação nas linhas de produção e salas de controlo.
8.4: Transporte e sistemas rodoviários
Adequado para estações ferroviárias, armários à beira da estrada e locais de monitorização do tráfego.
As portas de fibra suportam conexões backhaul de longa distância.
A conformidade com a norma EN 50121-4 garante a compatibilidade com o sistema ferroviário.
8.5: Localizações de energia e serviços públicos
Implementado em subestações, parques eólicos e pontos de monitoramento remoto.
Uma tolerância à temperatura elevada permite instalações ao ar livre e semi-subterrâneas.
8.6: Edifícios inteligentes e parques industriais
Funciona como um interruptor de distribuição de PoE de baixo custo.
Suporta sistemas de iluminação, controlo de acesso e monitorização ambiental.
A capacidade VLAN separa o tráfego de escritório, segurança e operacional.
8.7: Implementações IIoT remotas
Usado em usinas de tratamento de água, campos de petróleo e instalações isoladas.
O PoE elimina a necessidade de fontes de energia locais.
O comportamento plug-and-play simplifica a implantação em locais de difícil acesso.
9Por que existe este modelo?
Este interruptor não é para ser sintonizado.
É para funcionar continuamente.
Favorece a confiabilidade física em vez da complexidade lógica.
Para ambientes industriais em que "configurar uma vez e esquecer" é o verdadeiro requisito,
O IM-FP041616GE encaixa naturalmente.
