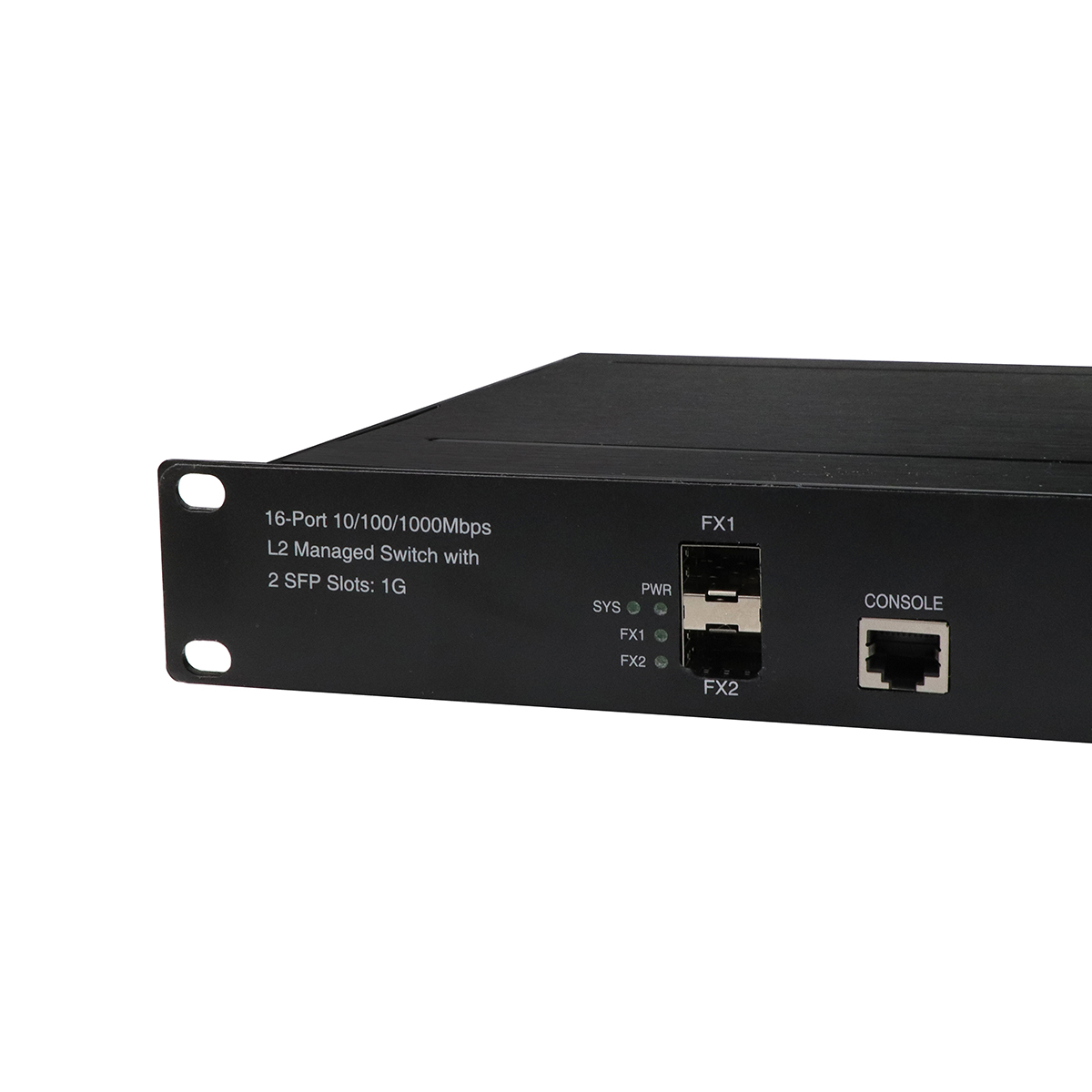

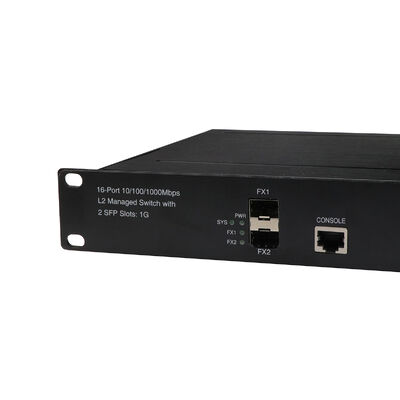

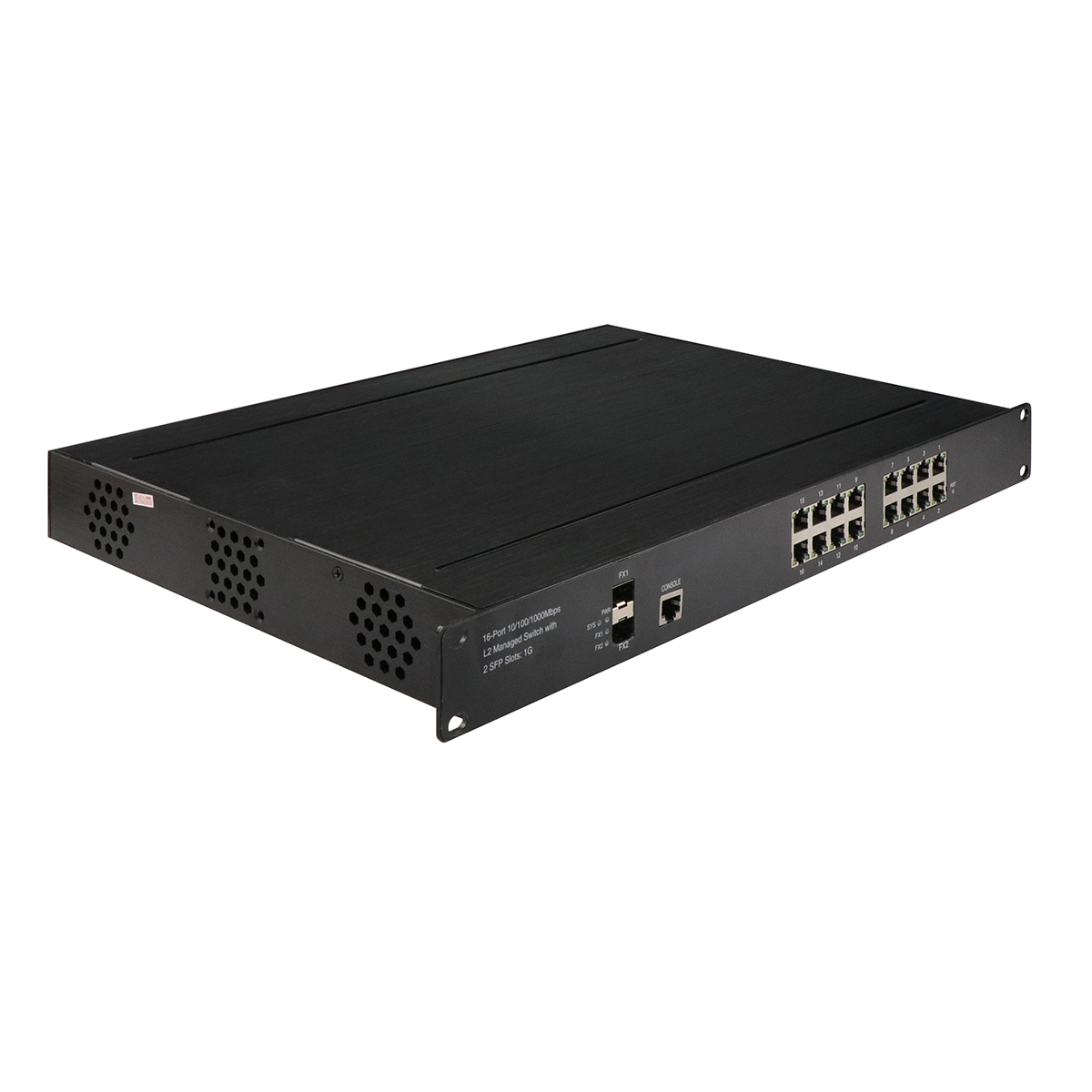

Switch Ethernet Industrial Gerenciado de 16 Portas Gigabit L2+ Gerenciável Vitesse Entrada 220V

Switch Industrial de Fibra 2.5G L2+ Gerenciado de 16 Portas

Dados Técnicos

Posicionamento do Produto

O IM-FS021600GW é posicionado como um switch de agregação Ethernet de classe industrial, construído para ambientes onde um grande número de dispositivos, longas distâncias de cabos e condições operacionais adversas coexistem. Ele foi projetado para operar continuamente em redes de nível de infraestrutura que exigem desempenho previsível, isolamento rigoroso e estabilidade a longo prazo, em vez de rajadas de taxa de transferência no estilo consumidor.

1. Arquitetura e Capacidade da Rede

O dispositivo fornece um design de uplink de fibra dupla combinado com acesso de cobre de alta densidade, permitindo que atue como um nó de agregação local ou um switch de acesso industrial dentro de redes de controle distribuídas. Duas interfaces ópticas suportam transmissão de longa distância em fibra monomodo e multimodo, permitindo a interconexão entre salas de controle, subestações, oficinas ou locais remotos. Dezesseis portas Gigabit Ethernet acomodam a conectividade densa de dispositivos de campo sem a necessidade de equipamentos de expansão externos.

Uma malha de comutação sem bloqueio com alta capacidade de encaminhamento garante que os fluxos de tráfego simultâneos possam ser processados sem congestionamento. Tabelas grandes de endereços e VLANs permitem que a rede seja dimensionada à medida que os sistemas crescem, suportando arquiteturas segmentadas em vários departamentos, funções ou zonas de segurança.

2. Redundância, Estabilidade e Controle de Tráfego

Projetado para operação industrial sempre ativa, o switch integra múltiplos mecanismos para manter a continuidade da rede. Os protocolos de proteção baseados em anel e spanning tree permitem a convergência rápida da topologia e a recuperação automática de falhas de link ou nó, evitando interrupções de ponto único em redes críticas.

O tratamento do tráfego é otimizado por meio do processamento de armazenamento e encaminhamento e suporte a quadros jumbo, garantindo a transmissão eficiente de grandes pacotes de dados industriais. Os mecanismos de Qualidade de Serviço permitem que o tráfego sensível à latência—como sinais de controle ou fluxos de monitoramento—seja priorizado, enquanto o controle de largura de banda e a supressão de tempestades impedem que o tráfego anormal afete a estabilidade geral do sistema.

3. Segmentação e Otimização Multicast

A plataforma suporta uma ampla gama de modelos de implantação de VLAN, permitindo que as redes sejam divididas logicamente com base em portas, endereços MAC, sub-redes IP ou protocolos de aplicação. A tradução de VLAN permite que diferentes domínios de rede se interconectem sem reconfiguração.

Para ambientes com grande uso de multicast, o switch inclui funções avançadas de controle multicast. Os mecanismos de snooping e filtragem IGMP e MLD garantem que o tráfego multicast seja entregue apenas onde necessário, reduzindo o consumo desnecessário de largura de banda em aplicações como vigilância por vídeo e monitoramento em tempo real.

4. Segurança e Controle de Acesso

A segurança é aplicada por meio de múltiplas camadas, começando no nível da porta e estendendo-se por meio de autenticação, autorização e acesso de gerenciamento criptografado. O switch suporta estruturas de autenticação padronizadas e políticas de controle de acesso para restringir dispositivos e usuários não autorizados.

Mecanismos de proteção adicionais ajudam a mitigar ameaças comuns à rede, como spoofing e uso não autorizado de endereços. Protocolos de gerenciamento seguro garantem que os dados de configuração e o tráfego de controle permaneçam protegidos durante o acesso remoto e a manutenção.

5. Gerenciamento e Manutenção

O dispositivo pode ser gerenciado usando múltiplas interfaces para atender a diferentes preferências operacionais, incluindo acesso por linha de comando, configuração baseada na web e plataformas de gerenciamento de rede centralizadas. A manutenção remota de software é suportada com mecanismos de atualização seguros projetados para evitar interrupções de serviço devido a atualizações com falha.

Ferramentas de diagnóstico integradas auxiliam na localização de falhas, reduzindo o tempo de solução de problemas em grandes instalações. O suporte para sincronização de tempo, registro e padrões de monitoramento permite a integração perfeita em fluxos de trabalho operacionais existentes.

6. Design Ambiental e Mecânico

O switch é construído para implantação em ambientes fisicamente exigentes. Um gabinete de metal com proteção industrial contra poeira, combinado com amplas faixas de temperatura de operação e armazenamento, permite a operação confiável em locais expostos a calor, frio e contaminantes transportados pelo ar.

A conformidade com um amplo conjunto de padrões industriais, eletromagnéticos e relacionados a transporte garante que o dispositivo possa ser implantado em ambientes especializados, como sistemas ferroviários, gabinetes externos e instalações de energia. A resistência à vibração, choque e interferência elétrica aprimora ainda mais a durabilidade operacional.

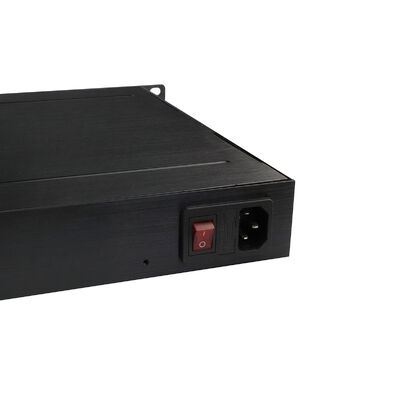

7. Energia e Instalação

Projetado para implantação em nível de infraestrutura, o switch suporta entrada de energia CA com tolerância de conexão não polar, simplificando a instalação em sistemas elétricos industriais. O formato do chassi é adequado para instalações montadas em rack em salas de controle, subestações e gabinetes de equipamentos industriais.

Casos de Uso de Implantação

1. Controle e Automação de Fábrica
Serve como uma camada de acesso e agregação para redes de automação, conectando controladores, sensores, HMIs e sistemas de monitoramento, ao mesmo tempo em que isola o tráfego por meio de VLAN e mecanismos QoS.

2. Sistemas Ferroviários e de Transporte
Aplicado em redes de via, estação e estrada, onde a conformidade com os padrões ferroviários e a rápida recuperação de falhas são essenciais para manter os serviços de sinalização e informação.

3. Redes de Energia e Utilidades
Usado em subestações, locais de energia renovável e sistemas de monitoramento de rede, suportando projetos de rede redundantes e ampla tolerância ambiental para implantação externa e subterrânea.

4. Indústria Pesada e Locais de Recursos
Implantado em instalações de mineração, metalurgia e petroquímica, onde poeira, vibração e ruído elétrico são comuns, enquanto o diagnóstico remoto reduz o esforço de manutenção.

5. Campus Industrial e Interconexão de Backbone
Atua como um switch de agregação conectado por fibra, conectando data centers, parques industriais e instalações de controle, suportando a troca de dados de alto volume e expansão escalável.

6. Segurança e Monitoramento Remoto
Suporta sistemas de câmeras e monitoramento em larga escala por meio de tratamento multicast eficiente e priorização de tráfego, mantendo a separação entre vigilância e redes operacionais.

7. Infraestrutura de Trânsito Público
Integrado em sistemas de comunicação ferroviária e de trânsito para fornecer conectividade resiliente para equipamentos embarcados, de via e de nível de estação.

Recursos de Software

1. Suporte a diagnóstico de cabos e pode localizar o ponto de falha
2. Suporte a IEEE802.3az EEE (Energy Efficient Ethernet) Management, otimiza o consumo de energia
3. Suporte a STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
4. Suporte a QoS, QoS de classificação de transporte, CoS, controle de largura de banda (direção de entrada/saída), supressão de tempestades, serviços diferenciados
5. Suporte a IEEE802.1q VLAN, porta VLAN, baseado em Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
6. Suporte a agregação de link LACP IEEE802.3ad dinâmica, agregação de link estática
7. Suporte a IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, busca IGMP
8. Suporte a relatório de agente IGMP, MLD snooping
9. Segurança: baseado em porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
10. Suporte a CLI semelhante ao Cisco®, gerenciamento Web, SNMP v1/v2c/v3, Telnet
11. Suporte a atualização de software via TFTP e HTTP, redundância de firmware impede falha na atualização
12. Suporte a cliente/Relay/Snooping/Snooping option 82/Relay option 82 DHCP
13. Suporte a RMON, MIB II, imagem espelho, log de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
14. Suporte a IPV6 servidor Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

FAQ

1, Em qual chip ele se baseia?

Olycom: Vitesse

2, Posso personalizá-lo?

Olycom: Sim

Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de energia, etc.)

3, Posso conectá-lo com dispositivos 10/100M?

Olycom: Sim

Para portas LAN, elas são 10/100/1000M com detecção automática

Para portas de fibra, configure a velocidade de 100Mbps via Web GUI ou CLI

4, Posso desligar a função PoE para algumas portas quando necessário?

A: Sim

Todos os switches gerenciados PoE desta série suportam gerenciamento PoE

Basta definir o status PoE via Web GUI ou CLI

5, Vocês fazem SKD/CKD?

A: Sim

Como fábrica, já lidamos com isso muitas vezes.
