Switch de Fibra 2.5G Gerenciável de 8 Portas Camada 2
Especificação
|
Nome do Produto
|
Switch de Fibra Industrial Gerenciado 10/100/1000Mbps (2F+6TP)
|
|
Nº do Modelo
|
IM-FS260GW
|
|
Porta
|
2 portas SFP de 100/1000/2500Mbps
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
6*10/100/1000M UTP RJ45 (Suporte a detecção automática MDI/MDIX)
|
|
Protocolo
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Recursos de Comutação
|
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento: <10us
Largura de banda do sistema: 22Gbps (sem congestionamento de tráfego)
Tamanho da DRAM: 128M
Tamanho da Flash: 16M
Tamanho do buffer de pacotes: 4Mb
ID VLAND: 4096
Tamanho da Tabela de Endereços MAC: 8K
Jumbo Frame: 9.6KB
|
|
Mídia de Rede
|
10BASE-T: CAT3, CAT4, CAT5 par trançado não blindado (≤100m)
100/1000BASE-TX: CAT5 ou superior par trançado blindado (≤100m)
|
|
LEDs
|
Energia, rede, fibra
PWR: Energia
Laranja: Link/ACT
Verde: Velocidade da Rede 1000M (desligado quando é 100Mb/s)
Fibra: FX1/FX2
|
|

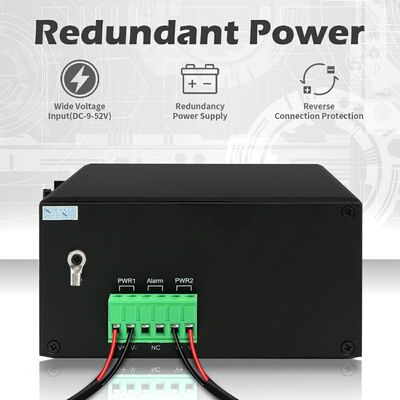

Fonte de Alimentação
|
Entrada DC12V~DC52V redundante, tipicamente DC12V/DC24V/DC48V
Conexão reversa: suporte
|
|
Consumo de Energia
|
Carga total ≤5W
|
|
Ambiente
|
Temperatura de trabalho: -40°C～75°C
Temperatura de armazenamento: -40°C～85°C
Umidade de trabalho: 10%～90%, sem condensação
Umidade de armazenamento: 10%～95%, sem condensação
|
|
Padrões da Indústria
|
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surtos: IEC61000-4-5, Diferencial ±2KV, Comum±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B(Classe B) ANSI C63.4: 2014
|
|
Informações Mecânicas
|
Invólucro: Invólucro de metal corrugado, nível de grau IP40
Dimensão: 158*115*60mm

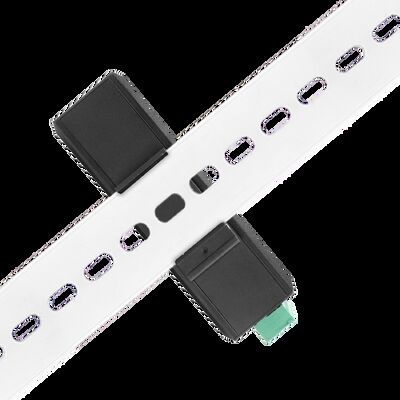

Método de montagem: Trilho Din/Montagem em parede
Peso: 0.75Kg/0.9Kg (Líquido/Bruto)
|
|
Garantia
|
3 anos, suporte técnico vitalício
|
Principais Características
1. Configuração de Porta Versátil: 2 portas de fibra SFP de 2.5Gbps (compatíveis com SM/MM, transmissão de 500m a 120Km) + 6 portas RJ45 UTP de 10/100/1000M (detecção automática MDI/MDIX), facilitando a conexão perfeita de redes de fibra e cobre para terminais industriais.
2. Suporte Avançado a Anel e Spanning Tree: Compatível com os protocolos ITU-T G.8032 Ethernet Protection Ring (EPR) e IEEE 802.1d STP/802.1w RSTP/802.1s MSTP, garantindo a rápida recuperação da rede (ideal para topologias em anel) e prevenção de loops em aplicações críticas.
3. Processamento de Dados de Alta Eficiência: Adota um modo de transmissão de armazenamento e encaminhamento com <10us de atraso de encaminhamento, largura de banda do sistema sem bloqueio de 22Gbps, taxa de encaminhamento de 19.344Mpps, tabela de endereços MAC de 8K, 4096 IDs VLAN e buffer de pacotes de 4Mb—suporta quadros jumbo de até 9.6KB para transmissão suave de grandes dados.
4. Especificações de Hardware Robustas: Equipado com 128M de DRAM e 16M de memória Flash, aprimorando o processamento de dados e as capacidades de armazenamento para uma operação de rede estável.
5. Adaptabilidade Ambiental Robusta: Invólucro de metal corrugado com proteção contra poeira IP40, proteção contra surtos de 6KV (IEC 61000-4-5: Diferencial ±2KV, Comum ±6KV) e resistência a ESD (±15KV ar, ±6KV contato) e EFT (±6KV). Opera em temperatura de trabalho de -40°C～75°C e temperatura de armazenamento de -40°C～85°C, com umidade sem condensação de 10%～95%—adequado para ambientes industriais e externos severos.
6. Gerenciamento de Rede Abrangente: Suporta GUI Web, CLI semelhante a Cisco®, SNMP v1/v2c/v3 e Telnet para configuração intuitiva. Apresenta diagnóstico de cabo (localização do ponto de falha), IEEE 802.3az Energy Efficient Ethernet (EEE) para otimização de energia e funções avançadas, incluindo VLAN (802.1q), agregação de link dinâmica/estática (LACP), QoS e supressão de tempestades.
7. Mecanismos de Segurança Fortes: Integra autenticação IEEE 802.1X, RADIUS, ACL, TACACS+ e criptografia HTTPS/SSL/SSH v2 para proteger o acesso à rede e a transmissão de dados. Suporta atualização de software via TFTP/HTTP com redundância de firmware, cliente/Relay/Snooping DHCP, RMON, MIB II e compatibilidade IPv6 para preparação para o futuro.
8. Instalação e Conformidade Flexíveis: Suporta montagem em trilho Din ou parede, com uma dimensão compacta de 15811560mm (peso líquido 0.75Kg) para fácil integração em gabinetes de controle apertados. Está em conformidade com as certificações CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) e FCC (47 CFR Parte 15 Subparte B Classe B), atendendo aos rigorosos padrões industriais.
9. Conectividade de Longa Distância: As portas de fibra suportam distâncias de transmissão de até 120Km (modo único), enquanto as portas RJ45 funcionam com cabos CAT3/CAT4/CAT5 (10BASE-T) e CAT5+ (100/1000BASE-TX) por até 100m—ideal para implantações industriais em larga escala.
Visão Geral
O Olycom IM-FS260GW é um Switch Ethernet Industrial Gerenciado L2+ Ring de alto desempenho de 8 Portas, adaptado para conectividade de rede estável e resiliente em ambientes industriais adversos.
Ele possui 2 portas de fibra SFP de 100/1000/2500Mbps (suportando fibra monomodo e multimodo com distâncias de transmissão variando de 500m a 120Km) e 6 portas RJ45 UTP de 10/100/1000Mbps com detecção automática (totalmente compatíveis com MDI/MDIX), permitindo a integração flexível de fibra para cobre para diversos dispositivos industriais.
Projetado para suportar condições extremas, o switch opera em uma faixa de temperatura de -40°C a 75°C, possui uma classificação de proteção IP40 e está equipado com proteção contra surtos Ethernet de 6KV—atendendo aos requisitos de nível industrial EMC e cumprindo os padrões FCC e CE. Com uma largura de banda de sistema sem bloqueio de 22Gbps e suporte a protocolos de rede em anel avançados, ele garante a transmissão eficiente de dados e a rápida recuperação de falhas, tornando-o uma escolha confiável para infraestruturas industriais críticas e implantações de rede em larga escala.
Ele também oferece uma garantia de 3 anos e suporte técnico vitalício para tranquilidade operacional a longo prazo.
Aplicação
1. Redes Industriais Centradas em Automação
Implantado como uma espinha dorsal de comunicação em ambientes de produção automatizados, permitindo a interação perfeita entre unidades de controle, dispositivos de detecção e equipamentos industriais. Garante a disponibilidade consistente de dados para controle operacional, diagnósticos e supervisão da produção.
2. Sistemas de Infraestrutura de Transporte e Pública
Aplicado em ambientes de comunicação rodoviária e ferroviária, onde a continuidade da rede é crítica. Arquiteturas baseadas em anel com mecanismos de recuperação rápida ajudam a manter a disponibilidade do sistema para sinalização de tráfego e operação ferroviária, mesmo sob condições de falha de link ou nó.
3. Redes de Comunicação Privadas Habilitadas para Fibra
Posicionado em infraestruturas de comunicação óptica e redes privadas de nível empresarial para suportar o transporte de dados de alta capacidade. As interfaces SFP de fibra permitem conectividade confiável e de longa distância entre instalações geograficamente dispersas e nós de rede.
4. Ativos Industriais Remotos e Redes de Supervisão
Suporta conectividade para instalações industriais remotas e não tripuladas, como estações de utilidade, locais de mineração e instalações de produção de energia. Projetado para operar de forma confiável em ambientes desafiadores, permitindo o monitoramento centralizado e a configuração remota.
5. Vigilância Externa e Redes de Acesso
Instalado em gabinetes externos para aplicações de segurança e monitoramento, fornecendo acesso estável à rede para câmeras IP, dispositivos sem fio e sistemas de monitoramento de borda. A proteção de nível industrial garante a operação contínua sob surtos elétricos e condições climáticas extremas.
6. Conectividade Industrial em Escala Empresarial
Serve como base de rede para campi industriais, operações logísticas e parques industriais, suportando arquiteturas de rede segmentadas e tratamento de tráfego priorizado para acomodar diversos serviços de negócios e operacionais.
Suporte IEEE802.3az EEE (Energy Efficient Ethernet) Gerenciamento, otimiza o consumo de energia
Suporte STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Suporte QoS, QoS de classificação de transporte, CoS, controle de largura de banda (direção de entrada/saída), supressão de tempestades, serviços diferenciados
Suporte IEEE802.1q VLAN, porta VLAN, baseado em Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
Suporte agregação de link LACP IEEE802.3ad dinâmica, agregação de link estática
Suporte IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, busca IGMP
Suporte relatório de agente IGMP, MLD snooping
Segurança: baseado em porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Suporte CLI semelhante a Cisco®, gerenciamento Web, SNMP v1/v2c/v3, Telnet
Suporte atualização de software via TFTP e HTTP, redundância de firmware evita falha na atualização
FAQ
1, Em qual chip ele é baseado?
Olycom: Vitesse
2, Posso personalizá-lo?
Olycom: Sim
Apoiamos serviços OEM como logotipo, nome do modelo, etiqueta, máscara de PVC e peças do produto (kit de montagem, bloco de terminais de energia, etc.)
3, Posso conectá-lo com dispositivos 10/100M?
Olycom: Sim
Para portas LAN, elas são 10/100/1000M com detecção automática
Para portas de fibra, configure a velocidade de 100Mbps via GUI Web ou CLI
4, Vocês fazem SKD/CKD?
A: Sim
Como fábrica, já lidamos com isso muitas vezes.
