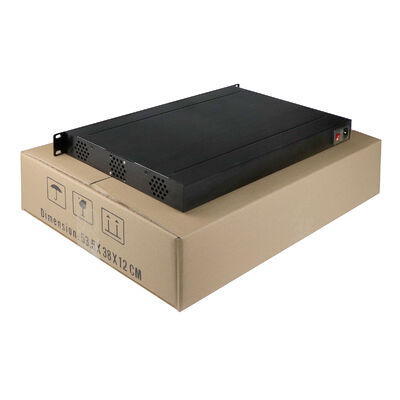

24 Port Rack Mountable L2/L3 Managed Gigabit Fiber Switch
Visão geral do Switch Olycom Ethernet
O Olycom IM-FS042400GW é um switch Ethernet gerenciado de camada 2 industrial projetado para cenários de redes industriais de larga escala e de longo prazo, onde a estabilidade, escalabilidade,e continuidade operacional são críticos.
É construído para funcionar tanto como um switch de acesso de alta densidade quanto como um nó de agregação com capacidade de fibra, suportando a implantação de mídia mista em ambientes industriais complexos.
O switch integra múltiplos uplinks de fibra Gigabit com um grande número de portas Ethernet de cobre, permitindo que as redes industriais se expandam sem redesenhar as infraestruturas de cablagem existentes.
Quatro interfaces Gigabit SFP permitem transmissão óptica de longa distância, enquanto vinte e quatro portas Gigabit Ethernet RJ45 suportam conectividade de dispositivos maciços na borda.
Várias portas são implementadas como interfaces COMBO, permitindo a seleção flexível entre fibra ou cobre dependendo das condições de fiação de campo, reduzindo as restrições de implantação.
Para garantir a operação ininterrupta em locais adversos, o IM-FS042400GW é projetado para tolerância a temperaturas extremas, operando de forma confiável de -40°C a +85°C.
O invólucro metálico resistente, classificado IP30, fornece proteção eficaz contra poeira, vibrações e estresse mecânico comumente encontrados em armários industriais.
As duas entradas de energia AC 220V não polares aumentam a redundância de potência e melhoram a resiliência contra flutuações de voltagem ou instabilidade de potência.
Internamente, o switch oferece uma capacidade de comutação não bloqueadora de 56 Gbps, permitindo o encaminhamento de taxa de linha completa mesmo sob cargas de tráfego pesadas.
Uma tabela de endereços MAC 8K e suporte para até 4096 IDs de VLAN permitem que o switch gerencie grandes populações de dispositivos e esquemas complexos de segmentação de tráfego.
Funções abrangentes de gestão da camada 2, incluindo proteção da redundância, otimização do tráfego e controlo de segurança, garantem uma operação de rede confiável 24 horas por dia, 7 dias por semana.
A conformidade com as normas FCC, CE, NEMA-TS2 e EN 50121-4 confirma a adequação para aplicações de automação industrial e de tráfego ferroviário.
O produto é apoiado por uma política de substituição de 1 ano e um serviço de reparação de 3 anos, garantindo a confiança de implantação a longo prazo.
Especificação do interruptor de rede de 24 portas
| Nome do produto |
10/100/1000Mbps Comutador de fibra gerenciado industrial (4F+24TP) |
| Número do modelo. |
IM-FS042400GW |
| Porto |
4 portas SFP x 1000Mpbs (as portas FX3 e FX4 são portas COMBP)
24x10/100/1000M UTP RJ45 ((As portas 23 e 24 são portas COMBO)
|
| Padrão |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificador da VLAND |
4096 |
| Quadro Jumbo |
9.6KB |
| Tamanho da tabela de endereços MAC |
8K |
| Poe Standard |
IEEE802.3af, IEEE802.3at (Poe é opcional, padrão é sem Poe) |
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 56 Gbps (sem engarrafamento)
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Porta SFP, distância de transmissão: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Lâmpadas LED |
Energia, rede, fibra |
| Fornecimento de energia |
Voltagem de entrada: AC220V
Entrada de potência não polar: suporte
|
| Meio Ambiente |
Temperatura de funcionamento: -40° ≈ 85°C
Umidade de funcionamento: 5%~95%, não condensante
|
| Normas do sector |
EMI: FCC Parte 15 Subparte B Classe A, EN 55022 Classe A, EN61000-6-4- Emissão para ambiente industrial
EMS: EN61000-6-2-Imunidade para ambiente industrial, EN 61000-4-2 (ESD) Nível 3, EN 61000-4-3 (RS) Nível 3, EN 61000-4-4 (EFT) Nível 3, EN 61000-4-5 (Surge) Nível 3, EN 61000-4-6 (CS) Nível 3,EN 61000-4-8
Controle de tráfego: NEMA-TS2, Vibração: IEC 60068-2-6
Caída livre: IEC 60068-2-32, Choque: IEC 60068-2-27
Tráfego ferroviário: EN 50121-4
|
| Informações mecânicas |
Classe de segurança: IP30
Dimensões: 483 x 294,6 x 44,5 mm
|
| Garantia |
Substituição no prazo de 1 ano; reparação em 3 anos |
Características fundamentais
1Arquitetura portuária e flexibilidade dos meios de comunicação social
O switch fornece portas de fibra SFP de 4 × 1000 Mbps, suportando módulos de modo único e multimodo com distâncias de transmissão que variam de 20 km a 100 km.
Duas das interfaces de fibra funcionam como portas COMBO, compartilhando recursos físicos com as portas de cobre correspondentes para permitir a seleção de fibra ou cobre.
Além disso, as portas Ethernet RJ45 de 24 × 10/100/1000 Mbps suportam negociação automática e MDI/MDIX automático para integração rápida de dispositivos.
As portas 23 e 24 também são implementadas como interfaces COMBO, aumentando ainda mais a flexibilidade da fiação em locais industriais restritos.
As portas de cobre suportam cablagem Ethernet padrão de até 100 metros, garantindo a compatibilidade com dispositivos industriais antigos e modernos.
2. Design de hardware industrial
As dimensões do compartimento (483 × 294,6 × 44,5 mm) são otimizadas para armários industriais montados em racks.
A caixa metálica atende às normas de proteção IP30, proporcionando resistência à entrada de poeira e ao impacto mecânico.
As duas entradas de energia AC 220V não polares eliminam os problemas de polaridade e aumentam a confiabilidade da energia.
O dispositivo cumpre requisitos rigorosos de EMI e EMS, incluindo a FCC Parte 15 Classe A e a EN 61000-4 Nível 3, garantindo um funcionamento estável em ambientes de alta interferência.
3Redundância de rede e recuperação de falhas
O switch suporta o ITU-T G.8032 Ethernet Protection Ring (EPR) para redundância rápida baseada em anel.
Suporte adicional para ERPS, STP, RSTP e MSTP garante a compatibilidade com várias topologias de rede industrial.
Os tempos de recuperação de falhas de ≤ 50 ms minimizam a interrupção do serviço durante falhas de ligação.
Mecanismos integrados de detecção e supressão de circuitos evitam tempestades de transmissão e instabilidade da rede.
4. VLAN & Multicast Controlo de tráfego
Vários mecanismos de VLAN são suportados, incluindo IEEE 802.1Q VLAN, VLAN baseado em porta, VLAN baseado em MAC, VLAN de sub-rede IP e VLAN baseado em protocolo.
A tradução VLAN permite a interconexão perfeita entre domínios de rede segmentados.
O Registo Multicast VLAN (MVR) permite uma distribuição eficiente de fluxo multicast através dos limites da VLAN.
O tráfego de multicast é otimizado usando IGMP e MLD snooping (v1/v2/v3), juntamente com filtragem e funções de relatórios de agentes.
Essas características reduzem significativamente a inundação desnecessária de multicast em implantações em grande escala.
5. QoS e otimização de tráfego
O interruptor funciona utilizando um mecanismo de armazenamento e encaminhamento para garantir a integridade dos dados.
O suporte a quadros jumbo de até 9,6 KB melhora a eficiência de transmissão para grandes pacotes de dados.
As funções de QoS incluem classificação de tráfego, programação de prioridades, marcação de CoS e limitação de taxas.
O controlo da largura de banda de entrada e saída assegura uma distribuição equitativa dos recursos entre os dispositivos ligados.
Os mecanismos de controle de tempestade suprimem transmissão, multicast e tráfego unicast desconhecido.
IEEE 802.3az Ethernet Eficiência Energética reduz dinamicamente o consumo de energia durante períodos de baixo tráfego.
6. Segurança e Controle de Acesso
O acesso à rede é protegido através da autenticação IEEE 802.1X baseada em porta ou endereço MAC.
A autenticação centralizada é suportada via RADIUS e TACACS+.
Políticas ACL flexíveis fornecem filtragem de tráfego granular e restrições de acesso.
Proteções adicionais incluem IP Source Guard, Dynamic ARP Inspection e acesso de gerenciamento criptografado usando HTTPS, SSL e SSH v2.
DHCP Snooping e DHCP Relay com Opção 82 protegem a atribuição de endereços IP e evitam ataques DHCP desonestos.
7. Agregação de ligações
O switch suporta agregação estática, bem como IEEE 802.3ad LACP.
Vários links físicos podem ser combinados em uma única interface lógica para aumentar a largura de banda e a redundância.
Os grupos de agregação podem fornecer até 4 Gbps de transferência, adequados para conexões de backbone e de camada de agregação.
8Gestão e manutenção
O acesso de gerenciamento está disponível por meio de CLI, Web GUI, SNMP v1/v2c/v3 e Telnet de estilo Cisco.
As atualizações de firmware são suportadas via TFTP e HTTP, com redundância de imagem para evitar falhas de atualização.
As características de monitorização incluem RMON, MIB II e registo detalhado de eventos.
O espelhamento de portos permite a análise do tráfego e a resolução de problemas.
O diagnóstico integrado de cabos identifica falhas de fiação, como aberturas ou curto-circuito, reduzindo o tempo de manutenção no local.
A sincronização de tempo é suportada através de NTP e SNTP.
9Preparação para IPv6
O switch fornece suporte completo ao IPv6 em planos de gerenciamento e encaminhamento.
Os serviços suportados incluem IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL sobre IPv6, TFTPv6 e NTPv6.
O IPv6 ACL e o IPv6 QoS garantem a aplicação consistente de políticas em redes de dupla pilha ou somente IPv6.
10. Confiabilidade ambiental
O dispositivo é submetido a ensaios de vibração, choque e queda livre em conformidade com as normas CEI 60068.
Funciona de forma fiável a uma humidade não condensante de 5% a 95%.
Projetado para operação contínua em sistemas ferroviários, armários ao ar livre, instalações de mineração e instalações petroquímicas.
Interface do WEB
- Suporte ao diagnóstico do cabo e pode localizar o ponto de falha
- Suporte ao gerenciamento de EEE IEEE802.3az (Ethernet Eficiente em Energia), otimização do consumo de energia
- Suporte STP, RSTP, MSTP, ITU-T G.8032 Ethernet Proteção Anel ((EPR)
- Qos de apoio, classificação de transporte Qos, Cos, controlo da largura de banda (direcção de entrada/saída), supressão de tempestades, serviços diferenciados
- Suporte IEEE802.1q VLAN, porta VLAN, baseada em Mac VLAN, IP subnet VLAN, protocolo VLAN, VLAN converter, MVR
- Suporte à agregação de ligações dinâmicas IEEE802.3ad LACP, agregação de ligações estáticas
- Suporte ao IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, pesquisa IGMP
- Relatório do Agente de Apoio do IGMP, espionagem do MLD.
- Segurança: baseada em porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Suporte ao Cisco® como CLI, gerenciamento da Web, SNMP v1/v2c/v3, Telnet
- Suporte à atualização de software via TFTP e HTTP, redundância de firmware impede o fracasso da atualização
- Suporte ao cliente DHCP/Relaio/Snooping/Snooping opção 82/Relaio opção 82
- Suporte para RMON, MIB II, imagem espelhada, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Suporte para servidor IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Aplicação
1Automatização industrial em larga escala
Suporta uma ampla conectividade de dispositivos em grandes fábricas e sistemas de automação de processos.
As portas RJ45 conectam PLCs, sensores, HMI, controladores e robôs industriais.
A segmentação VLAN separa o tráfego de produção, monitoramento e gerenciamento.
A redundância de anéis e a agregação de ligações garantem uma comunicação estável entre linhas de produção complexas.
2Transportes e sistemas ferroviários
Totalmente conforme com a norma EN 50121-4, adequado para redes ferroviárias de comunicação e controlo do tráfego.
Os protocolos de proteção de anel garantem uma recuperação rápida nos sistemas de sinalização e monitoramento.
Os portos COMBO simplificam a coexistência de fibras e cobre em armários e estações de estrada.
3Infra-estruturas de energia e serviços públicos
Ideal para subestações, parques eólicos e implantações de redes inteligentes.
As portas de fibra permitem ligações de longa distância entre centros de controlo e equipamentos de campo.
Uma tolerância à temperatura elevada permite instalações ao ar livre e remotas.
4Parque industrial e centro de dados
Funções como agregação ou interruptor de base em parques industriais.
A alta capacidade de comutação suporta um tráfego intenso de leste para oeste entre servidores e sistemas de controlo.
A seleção de mídia flexível otimiza o design da arquitetura da espinha dorsal.
5Ambiente hostil Grandes implantações
Usado em indústrias de mineração, metalurgia e petroquímica.
Resiste a poeira, interferências eletromagnéticas e variações extremas de temperatura.
A gestão remota e o diagnóstico reduzem o esforço de manutenção em grandes locais.
6- Vigilância e Monitorização por vídeo.
Otimizado para implantações de câmaras IP em larga escala.
O controlo da transmissão reduz o desperdício de largura de banda.
QoS prioriza fluxos de vídeo para garantir a estabilidade da imagem.
7. Migração IPv6 e Redes IIoT
Adequado para cidades inteligentes, fábricas digitais e plataformas IIoT em transição para IPv6.
Assegura a compatibilidade a longo prazo com as arquiteturas de redes industriais de próxima geração.
Acessórios
|
Módulo óptico industrial
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
