24 Portos gerenciados Gigabit Ethernet Switch
O que é?

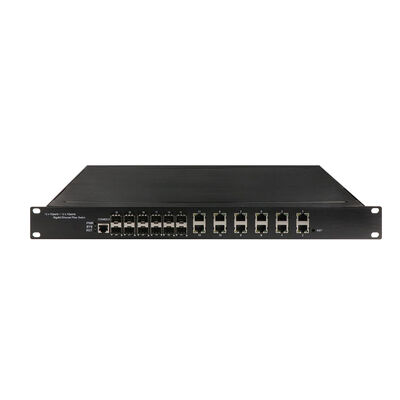

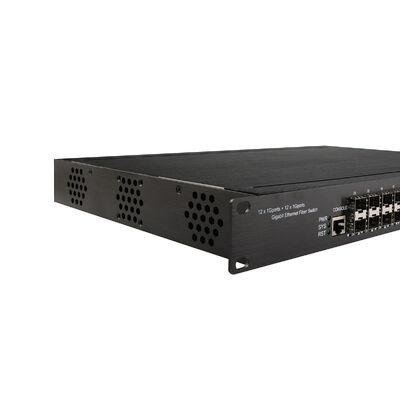

O Olycom IM-FS121200GW é um switch Ethernet industrial totalmente gerenciado projetado para redes industriais ricas em fibras de grande escala que exigem alta largura de banda, transmissão de longa distância,e controlo centralizado da rede.
Projetado como um interruptor de camada de núcleo ou de agregação, combina conectividade de fibra de alta densidade com acesso flexível de cobre, tornando-o ideal para redes industriais, sistemas de transporte,e redes de infra-estruturas críticas.
Com portas de fibra SFP de 12 × 1000/2500Mbps que suportam distâncias de transmissão de até 100 km e portas RJ45 de 12 × 10/100/1000Mbps com MDI/MDIX automático,O IM-FS121200GW permite a integração de fibra ∆ cobre sem problemas, proporcionando até 2.5 Gbps por ligação de fibra.
Um tecido de comutação não bloqueador de 56 Gbps, tabela de endereços MAC 8K e suporte para 4096 VLANs garantem desempenho estável mesmo em ambientes industriais densos e de alto tráfego.
Construído para condições adversas, o interruptor opera de forma confiável de -40 ° C a 75 ° C, possui um gabinete metálico classificado IP30 e suporta entrada de energia dupla não polar AC 220V.3af/at PoE (até 500W no total) permite a alimentação direta de dispositivos de campo, como câmeras IPA conformidade com FCC, CE, NEMA-TS2 e EN 50121-4 garante a adequação para aplicações industriais críticas, 24 horas por dia, 7 dias por semana.
Dados técnicos
|
Nome do produto
|
10/100/1000Mbps Comutador de fibra industrial (12F+12TP)
|
|
Número do modelo.
|
IM-FS121200GW
|
|
Porto
|
Portas SFP de 12 x 100/1000/2500Mpbs
12 x10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
|
|
Padrão
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
Identificador da VLAND
|
4096
|
|
Quadro Jumbo
|
9.6KB
|
|
Tamanho da tabela de endereços MAC
|
8K
|
|
Características de comutação
|
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 48 Gbps (sem engarrafamento)
|
|
Mídia de rede
|
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Porta SFP, distância de transmissão: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
Lâmpadas LED
|
Energia, rede, fibra
|
|
Fornecimento de energia
|

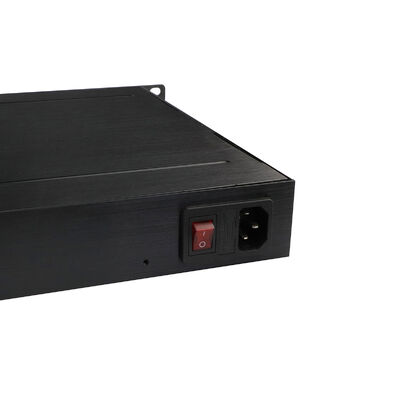

Voltagem de entrada: AC220V
Entrada de potência não polar: suporte
|
|
Meio Ambiente
|
Temperatura de funcionamento: -40° ≈ 75°C
Umidade de funcionamento: 5%~95%, não condensante
|
|
Normas do sector
|
EMI: FCC Parte 15 Subparte B Classe A, EN 55022 Classe A, EN61000-6-4- Emissão para ambiente industrial
EMS: EN61000-6-2-Imunidade para ambiente industrial, EN 61000-4-2 (ESD) Nível 3, EN 61000-4-3 (RS) Nível 3, EN 61000-4-4 (EFT) Nível 3, EN 61000-4-5 (Surge) Nível 3, EN 61000-4-6 (CS) Nível 3,EN 61000-4-8
Controle de tráfego: NEMA-TS2, Vibração: IEC 60068-2-6
Caída livre: IEC 60068-2-32, Choque: IEC 60068-2-27
Tráfego ferroviário: EN 50121-4
|
|
Informações mecânicas
|
Classe de segurança: IP30
Dimensões: 483 x 294,6 x 44,5 mm
|
|
Garantia
|
Substituição no prazo de 1 ano; reparação em 3 anos
|
O que ela oferece
1Fibra de alta densidade e acesso flexível
A combinação de 12 portas SFP de alta velocidade (1G/2.5G) e 12 portas RJ45 Gigabit fornece um equilíbrio ideal entre uplinks de fibra de longa distância e acesso a dispositivos locais.
O suporte a módulos de fibra de 20 km a 100 km permite implantações industriais de ampla área, topologias de anel e conectividade entre edifícios sem equipamentos adicionais.
2Redundância de redes de nível industrial
Para garantir uma operação ininterrupta, o IM-FS121200GW suporta a Proteção de Anel Ethernet ITU-T G.8032, ERPS e STP/RSTP/MSTP.
Esses mecanismos fornecem recuperação de falhas de menos de 50 ms, evitando efetivamente loops de rede e minimizando o tempo de inatividade em grandes redes industriais.
3Controle avançado de VLAN e multicast
Capacidades abrangentes de VLAN, incluindo VLAN IEEE 802.1Q, VLAN baseado em MAC/IP/protocolo, tradução VLAN e MVR, permitindo uma segmentação precisa do tráfego e uma operação segura de múltiplos serviços.
O IGMP/MLD Snooping (v1/v2/v3) e a filtragem multicast optimizam o uso da largura de banda, tornando o switch ideal para videovigilância, monitoramento industrial e distribuição de dados em tempo real.
4Gestão e eficiência do tráfego inteligente
Com classificação de tráfego baseada em QoS, priorização de CoS, limitação de taxa bidirecional e supressão de tempestades de transmissão, o tráfego de controle crítico sempre tem prioridade.
O suporte a quadros jumbo de até 9,6KB melhora a eficiência para grandes fluxos de dados, enquanto o IEEE 802.3az Energy Efficient Ethernet reduz o consumo de energia durante baixa utilização da rede.
5Segurança de Classe Enterprise.
As características de segurança de várias camadas incluem autenticação IEEE 802.1X, RADIUS/TACACS + e controle de acesso baseado em ACL para proteger a borda da rede.
Proteções adicionais, como IP Source Guard, ARP Inspection, DHCP Snooping/Relay (Opção 82), e HTTPS/SSH v2 criptografia defendem contra spoofing, acesso não autorizado e tráfego malicioso.
6Ferramentas completas de gestão e manutenção
O switch suporta múltiplos métodos de gerenciamento: Web GUI, CLI de estilo Cisco®, SNMP v1/v2c/v3 e Telnet, permitindo uma fácil integração em plataformas NMS existentes.
Características como redundância de firmware com atualização TFTP/HTTP, RMON, espelhamento de portas, registo de eventos, DNS, NTP/SNTP,e o diagnóstico por cabo integrado reduzem significativamente o tempo de resolução de problemas e os custos de manutenção.
7Construído para ambientes industriais.
Certificado para suportar interferências EMI/EMS, vibrações, choques e ondas elétricas, o IM-FS121200GW atende a padrões industriais rigorosos.
O seu gabinete robusto e a sua ampla tolerância à humidade (10%~90% não condensante) garantem estabilidade a longo prazo em fábricas, subestações, armários à beira da estrada e gabinetes ao ar livre.
8IPv6 pronto.
Suporte completo para IPv6 incluindo gerenciamento, QoS, ACL, SNMPv6 e ICMPv6 torna a rede à prova do futuro para migração para IPv6, expansão da IIoT e projetos de infraestrutura inteligente.
Onde é usado
1Redes industriais de base e agregação
Ideal como um interruptor de núcleo ou agregação em grandes fábricas, parques industriais e operações de mineração.enquanto os recursos gerenciados simplificam a segmentação e o monitoramento da rede.
2Transportes e sistemas ferroviários
Completamente conforme com a norma EN 50121-4, o interruptor é adequado para redes de comunicação ferroviária, sistemas de gestão do tráfego e armários à beira da estrada.Proteção de anel baseada em fibras garante o funcionamento contínuo da sinalização, CCTV, e sistemas de informação de passageiros.
3Infra-estruturas de energia, energia e serviços públicos
Comumente implantados em subestações, parques eólicos e redes de redes inteligentes, onde é essencial uma ampla tolerância à temperatura e uma potência estável.O QoS assegura a entrega prioritária dos dados de proteção e controlo.
Centro de Dados Industriais e Interconexão do Parque
Com uplinks de fibra 2.5G e capacidade de comutação de 56Gbps, o IM-FS121200GW suporta interconexão de alta velocidade entre centros de dados industriais, salas de controle e redes de backbone.A agregação de ligações melhora o rendimento e a redundância.
4Localizações industriais difíceis e remotas
Adequado para instalações petroquímicas, instalações metalúrgicas e instalações remotas onde a poeira, o ruído elétrico e as temperaturas extremas são comuns.Gestão remota e diagnóstico por cabo simplificam a manutenção em locais de difícil acesso.
5. IIoT e infraestrutura inteligente baseada em IPv6
Uma excelente base para IIoT, fábricas inteligentes e implantações de cidades inteligentes, permitindo a integração perfeita de sensores, controladores e plataformas de gerenciamento baseadas em nuvem em redes habilitadas para IPv6.
WEB Informações
-
Suporte STP, RSTP, MSTP, ITU-T G.8032 Ethernet Proteção Anel ((EPR)
-
Suporte a IEEE802.1q VLAN, porta VLAN, baseada em Mac VLAN, sub-rede IP VLAN,
-
Protocolo VLAN, conversão VLAN, MVR
-
Relatório do Agente de Apoio do IGMP, espionagem do MLD.
-
Segurança: baseada em portas e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Suporte de diagnóstico de cabo e pode localizar o ponto de falha
-
Suporte ao gerenciamento de EEE IEEE802.3az (Ethernet Eficiente em Energia), otimização do consumo de energia
-
Suporte à agregação de ligações dinâmicas IEEE802.3ad LACP, agregação de ligações estáticas
-
Suporte ao IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, pesquisa IGMP
-
Suporte para RMON, MIB II, imagem espelhada, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Qos de suporte, classificação de transporte Qos, Cos, controlo da largura de banda
-
(direcção de entrada/saída), supressão de tempestades, serviços diferenciados
-
Suporte para servidor IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
-
Suporte ao Cisco® como CLI, gerenciamento da Web, SNMP v1/v2c/v3, Telnet
-
Suporte à atualização de software via TFTP e HTTP, redundância de firmware impede o fracasso da atualização
-
Suporte ao cliente DHCP/Relaio/Snooping/Snooping opção 82/Relaio opção 82
Acessórios
|
Módulo óptico industrial
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
