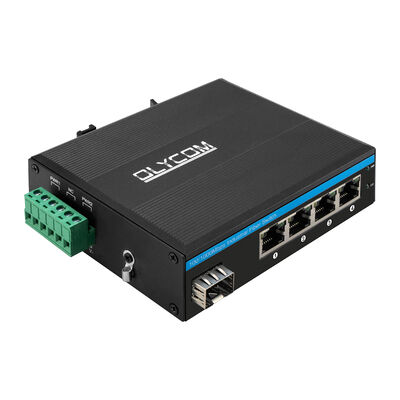

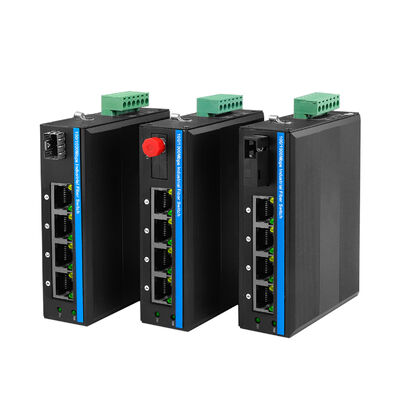

4 portas PoE/PoE+ Fast Ethernet Industrial Fiber Switch
Dados técnicos do comutador Ethernet robusto
|
Nome do produto
|
10/100Mbps Industrial PoE Fiber Switch ((1F+4TP)
|
|
Número do modelo.
|
IM-FP144FE
|
|
Porto
|
1x100M Fibra SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metros
4x10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
Bloco terminal de alimentação 1x6-PIN
|
|
Protocolo
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
|
Mudança de características
|
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 1 Gbps (sem engarrafamento)
Taxa de encaminhamento: mmps
4K.
Tamanho do buffer de pacotes: 1,75 Mb
|
|
Mídia de rede
|
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
|
|
Lâmpadas LED
|
Energia, Fibra, Rede, PoE
PWR: Poder
Fibra: FX1
Ligado: transmissão normal
Desligado: a transmissão NÃO é normal (módulo óptico defeituoso ou desconectado)
Laranja de cobre: indicador PoE
O PoE está a funcionar.
Desligado: PoE não está funcionando ou este é um dispositivo não-PoE
Verde cobre: indicador de velocidade
Ligado: velocidade de transmissão 1000 Mbps
Clinch: em transmissão
Desligado: desconectado ou velocidade de trabalho 10/100Mbps
|
|
Consumo de energia
|
Carga total sem PoE≤5W
|
|
Fornecimento de energia
|
Voltagem de entrada da fonte de alimentação PoE: 48V (máximo 52V)
Potência de saída de fonte de alimentação PoE única: 30W (porta 1~4)
Orçamento total: 120 W
Voltagem de saída PoE: 48V
Conexão reversa: suporte
|
|
Conexão PoE
|
1/2 (V+), 3/6 (V-)
|
|
Meio Ambiente
|
Temperatura de funcionamento: -40°C 75°C
Temperatura de armazenagem: -40°C ∼85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
|
Normas do sector
|
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
|
Informações mecânicas
|
Concha: Concha metálica corrugada, nível IP40
Dimensões: 114*93*35mm
Método de montagem: montagem em trilho/parede
Peso: 0,35 kg/0,45 kg ((Neto/bruto)
|
|
Garantia
|
3 anos, suporte técnico ao longo da vida
|
Introdução ao 4 Port PoE Switch
Quando uma ligação de fibra precisa alimentar vários dispositivos
O IM-FP144FE foi construído para uma realidade industrial muito comum:
Não é preciso um grande interruptor, só é preciso vários dispositivos PoE a trabalharem de forma fiável na borda, todos ligados a uma única ligação de fibra.
Com quatro portas PoE Fast Ethernet e uma interface de fibra de longo alcance, este comutador industrial compacto funciona como um centro local de energia e conectividade,sentado exatamente onde os dispositivos estão instalados não numa sala de servidores com ar condicionado.
Quatro dispositivos, uma caixa, configuração zero
Em implantações reais, os engenheiros de campo muitas vezes enfrentam as mesmas restrições:
Espaço de armário limitado
Não há tomadas convenientes de CA
Condições eléctricas e ambientais adversas
O IM-FP144FE responde com uma fórmula simples:
4 × portas PoE IEEE 802.3af (15,4 W por porta)
1 × 100 Mbps ligação ascendente de fibra SFP
Sem gestão, sem configuração, sem curva de aprendizagem
Câmeras, APs sem fio ou sensores PoE são alimentados instantaneamente através de cabos Ethernet, enquanto a fibra transporta seus dados com segurança por longas distâncias.
Fibra em primeiro lugar, cobre apenas onde pertence
A Ethernet de cobre é ótima localmente e terrível à distância.
Este interruptor mantém o cobre onde faz sentido (os últimos 100 metros) e passa tudo o resto para a fibra.
A porta SFP suporta transmissão de longa distância até 120 km, permitindo ao IM-FP144FE:
Sente-se perto do equipamento
Evitar interferências eletromagnéticas
Desviar os riscos de aterragem e de raios comuns em locais externos e industriais
É uma ponte limpa e fiável entre ambientes de campo confusos e redes de controlo centralizadas.
Construído para ser ignorado (de uma maneira boa)
Uma vez instalado, este dispositivo deve desaparecer no fundo.
-40°C a 75°C
Capela de metal IP40
Proteção contra DSE, ondas elevadas e ruído eléctrico
Certificado para os meios de transporte e ferroviários (EN 50121-4)
Sem ventiladores, sem atualizações de software, sem acesso remoto.
Apenas operação contínua.
Por que não administrado é a escolha certa aqui
Para pequenos clusters de PoE, a gestão muitas vezes acrescenta risco em vez de valor.
O IM-FP144FE evita deliberadamente:
Erros de configuração
Problemas de compatibilidade do firmware
Requisitos de formação
Isto torna-o especialmente atraente para implantações em larga escala, onde dezenas ou centenas de unidades idênticas devem comportar-se de forma previsível no campo.
Cenários típicos de implantação
1. Clusters de vigilância compactos
Alimenta e liga até quatro câmaras IP em oficinas, zonas de fábrica ou áreas perimetrais, todas a transmitir vídeo através de uma única ligação de fibra.
2Agregação de sensores industriais
Recolher dados de vários sensores PoE ou dispositivos de monitoramento em um único local, em seguida, transmitir tudo para SCADA ou plataformas de monitoramento.
3. Instalações na estrada e nas pistas
Em sistemas de tráfego e infraestrutura ferroviária, uma unidade pode alimentar vários dispositivos de monitoramento dentro de um armário, enquanto a fibra lida com a comunicação de longa distância para centros de controle.
4Serviços públicos e instalações remotas
Utilizado em subestações, estações de bombeamento ou usinas de tratamento onde a tolerância ambiental e a robustez elétrica importam mais do que os recursos de comutação avançados.
5. Sítios industriais agressivos
Os ambientes de mineração, petroquímica e metalurgia se beneficiam do gabinete resistente à poeira e da entrega estável de PoE sem fiação de energia extra.
O que podemos aprender
O IM-FP144FE não é para dimensionar largura de banda ou gerenciar fluxos de tráfego.
Trata-se de fornecer energia limpa a vários dispositivos e mover os seus dados para fora de ambientes difíceis de forma confiável, simples e por anos.
Desenho mecânico
- 1pc interruptor
- Manual do utilizador
Observação
Os acessórios ((DIN rail bracket, módulo óptico, fonte de alimentação, patchcord, cabo de rede etc.)NÃO estão incluídos na caixa de embalagem, por favor prepare-o por si mesmo ou compre um conjunto inteiro de nós
Informações sobre as caixas de transporte
Tamanho do produto: 11,4*9,3*3,5 cm
Tamanho da caixa interna: 23*16,5*5,8cm
Peso do produto: 0,35 kg
Peso da embalagem: 0,45 kg
Tamanho da caixa-mãe: 67*33*47cm
Quantidade de embalagem: 40pcs
Peso da embalagem: 20 kg
Acessórios
|
Módulo óptico industrial
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Fornecimento de energia industrial DIN
|
|
O número de veículos deve ser indicado no anexo I.
|
AC220V a DC12V1.67A, -30°C ∼70°C
|
|
O número de veículos deve ser indicado.
|
AC220V a DC24V1A, -30°C~70°C
|
Perguntas frequentes
1Em que chip é baseado?
Olycom: Realtek
2Posso personalizar?
- Sim.
Apoiamos serviços OEM como logotipo, nome do modelo, rótulo, máscara de PVC e peças do produto (kit de montagem, bloco de terminal de energia, etc.)
3Posso ter a minha própria caixa de embalagem?
Sim, a caixa de embalagem padrão não tem letras chinesas ou logotipo.
Está tudo bem para personalizar a sua própria versão como colocar o seu logotipo, nome do modelo ou slogans nele.
4Quais são os seus termos de pagamento?
Na maioria dos casos, fazemos transferência T/T e o montante total deve ser cobrado antes do envio.
Para encomendas de amostras, recebemos pagamento PayPal por tempo de processamento mais curto.
Às vezes, o pagamento pelo Alipay ou WeChat é bom, depende dos casos.
