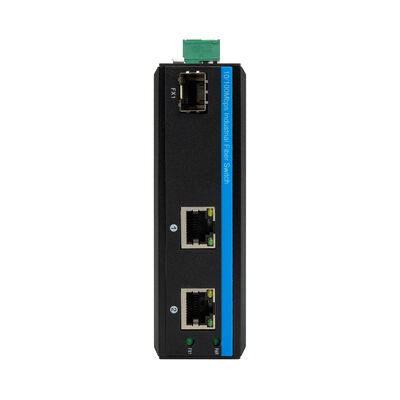

Olycom Mini Rugged Fast Ethernet PoE/PoE+ Fiber Switch
Especificações
|
Nome do produto
|
10/100Mbps Industrial PoE Fiber Switch ((1F+2TP)
|
|
Número do modelo.
|
IM-FP122FE
|
|
Porto
|
1x100M Fibra SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metros
2x10/100M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
Bloco terminal de alimentação 1x6-PIN
|
|
Protocolo
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
|
Mudança de características
|
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 0,6 Gbps (sem engarrafamento)
Taxa de encaminhamento: 0,4464Mmps
4K.
Tamanho do buffer de pacotes: 1,75 Mb
|
|
Mídia de rede
|
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
|
|
Lâmpadas LED
|
Energia, Fibra, Rede, PoE
PWR: Poder
Fibra: FX1
Ligado: transmissão normal
Desligado: a transmissão NÃO é normal (módulo óptico defeituoso ou desconectado)
Laranja de cobre: indicador PoE
O PoE está a funcionar.
Desligado: PoE não está funcionando ou este é um dispositivo não-PoE
Verde cobre: indicador de velocidade
Ligado: velocidade de transmissão 100 Mbps
Clinch: em transmissão
Desligado: desconectado ou velocidade de trabalho é de 10 Mbps
|
|
Consumo de energia
|
Carga total sem PoE≤5W
|
|
Fornecimento de energia
|
Voltagem de entrada da fonte de alimentação PoE: 48V (máximo 52V)
Potência de saída de fonte de alimentação PoE única: 30W (porta 1~2)
Orçamento total: 60 W
Voltagem de saída PoE: 48V
Conexão reversa: suporte
|
|
Conexão PoE
|
1/2 (V+), 3/6 (V-)
|
|
Meio Ambiente
|
Temperatura de funcionamento: -40°C 75°C
Temperatura de armazenagem: -40°C ∼85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
|
Normas do sector
|
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
|
Informações mecânicas
|
Concha: Concha metálica corrugada, nível IP40
Dimensões: 114*93*35mm

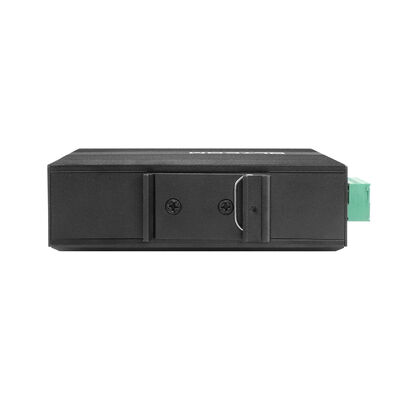

Método de montagem: montagem em trilho/parede
Peso: 0,35 kg/0,45 kg ((Neto/bruto)
|
|
Garantia
|
3 anos, suporte técnico ao longo da vida
|
1O que é um pequeno interruptor PoE que resolve um problema industrial muito específico
O Olycom IM-FP122FE não está a tentar ser um "núcleo de rede" ou um "switch" com muitas funcionalidades.
Ele existe para um trabalho claro:
Alimenta um par de dispositivos de campo e empurra os seus dados para longe através da fibra confiável, e sem configuração.
Com 2 portas PoE Fast Ethernet e 1 ligação de fibra, esta unidade fica bem na borda de uma rede industrial:
dentro de um armário à beira da estrada, ao lado de uma máquina, num poste, ou numa caixa de controlo onde o espaço, a potência e a fiabilidade são mais importantes do que características extravagantes.
Sem gestão, sem configuração, só liga, liga e vai embora.
2Por que esse projeto faz sentido
O PoE onde o poder é forte A fibra é a verdadeira estrela aqui
Os cabos de cobre param a 100 metros.
A fibra não.
A porta SFP de 100 Mbps, que suporta distâncias de até 120 km, permite que este pequeno interruptor:
Sente-se ao lado de dispositivos de campo
Enviar dados diretamente para uma sala de controlo remota
Superar ambientes agressivos, barulhentos ou propensos a raios com segurança
Na prática, isso faz com que o IM-FP122FE se comporte como um nó de campo alimentado por PoE com um backbone de fibra.
3Construído para lugares sujos, quentes e barulhentos.
Este interruptor assume que vai viver num lugar desagradável.
-40°C a 75°C
Capela de metal IP40
Resistência ao ESD, às ondas e ao ruído eléctrico (nível EMS 3)
Compatível com o tráfego ferroviário (EN 50121-4)
Uma vez instalado, deve ficar lá durante anos sem ser observado.
4- Não há gestão. - De propósito.
Não há interface web, não há interface de usuário, não há configuração de VLAN.
Não é uma limitação, é a filosofia do design.
Nenhum erro de configuração
Nenhum problema de compatibilidade do firmware
Sem despesas de manutenção
Para pequenas implementações de PoE, a simplicidade geralmente equivale a uma maior confiabilidade.
5Onde é comumente utilizado
Pontos de vigilância industrial compactos
Perfeito para locais que só precisam de uma ou duas câmaras, como:
Cantos de fábrica
Pequenas oficinas
Portões de entrada ou perímetros
O PoE alimenta a câmara, a fibra envia vídeo de volta.
6. Armários ao lado da estrada e da via férrea
No trânsito e no transporte ferroviário, o espaço é limitado e as condições são difíceis.
O IM-FP122FE se encaixa facilmente em armários compactos, alimenta dispositivos de monitoramento via PoE e envia dados por fibra de longa distância para sistemas centralizados.
7Serviços públicos e locais de monitorização remota
Em subestações, estações de tratamento de água ou estações de bombeamento:
Sensores de campo conectados via RJ45
PoE elimina adaptadores de energia locais
A fibra garante uma transmissão estável e sem interferências
Uma solução simples, mas muito confiável.
8. zonas industriais adversas
Os locais de mineração, petroquímica e metalurgia beneficiam de:
Revestimento à prova de poeira
Tolerância ao ruído elétrico
9. Operação a alta temperatura
Mantém dispositivos PoE de baixa potência online onde os equipamentos de consumo falhariam rapidamente.
Extensão do PoE para além dos limites do cobre
Quando os dispositivos PoE devem ser implantados muito além de 100 metros, este interruptor atua como uma ponte limpa:
Copper + PoE no lado do dispositivo
Fibras do lado da coluna vertebral
Sem reformulação, sem conversores extras.
Em Resumo
O IM-FP122FE não é sobre características.
Trata-se de fazer um trabalho extremamente bem:
Alimentem um pequeno número de dispositivos industriais e movam os seus dados com segurança através de fibra de longa distância o dia todo, todos os dias.
Dimensão
-
1pc interruptor
-
Manual do utilizador
Observação
Os acessórios ((DIN rail bracket, módulo óptico, fonte de alimentação, patchcord, cabo de rede etc.)NÃO estão incluídos na caixa de embalagem, por favor prepare-o por si mesmo ou compre um conjunto inteiro de nós
Informações sobre as caixas de transporte
Tamanho do produto: 11,4*9,3*3,5 cm
Tamanho da caixa interna: 23*16,5*5,8cm
Peso do produto: 0,35 kg
Peso da embalagem: 0,45 kg
Tamanho da caixa-mãe: 67*33*47cm
Quantidade de embalagem: 40pcs
Peso da embalagem: 20 kg
Acessórios
|
Módulo óptico industrial
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Fornecimento de energia industrial DIN
|
|
O número de veículos deve ser indicado no anexo I.
|
AC220V a DC12V1.67A, -30°C ∼70°C
|
|
O número de veículos deve ser indicado.
|
AC220V a DC24V1A, -30°C~70°C
|
