Posicionamento em uma Rede Industrial
O IM-FP244FE foi projetado como um nó de acesso PoE compacto com resiliência em nível de fibra.
Ele se posiciona na borda de uma rede industrial, próximo aos dispositivos de campo, mantendo caminhos de uplink confiáveis para o backbone através de conexões de fibra dupla.
O switch não se destina a gerenciar políticas de tráfego ou lógica de topologia.
Seu papel é puramente físico e elétrico:
Agregar dispositivos de campo
Fornecer energia via Ethernet
Enviar dados para cima através de caminhos de fibra redundantes
Isso o torna um bloco de construção para redes onde a disponibilidade é mais importante do que a configurabilidade.
Por que Fibra Dupla Importa Aqui

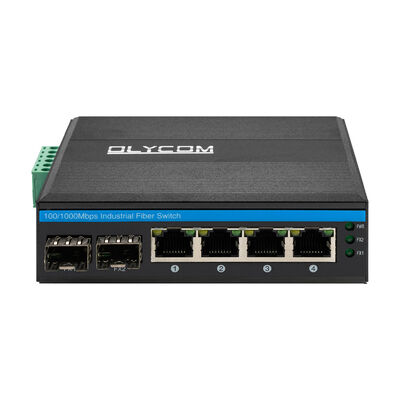

Ao contrário dos switches industriais de fibra única, o IM-FP244FE fornece duas portas SFP Fast Ethernet independentes.
Essas portas são comumente usadas de três maneiras:
Links de Fibra Primário + Backup
Uma fibra atua como uplink principal, a outra como caminho de espera.
Agregação Direcional Dupla
Uma fibra se conecta para cima, a outra para baixo, formando uma topologia linear ou segmentada.
Redundância de Caminho Físico
As rotas de fibra seguem dutos ou direções diferentes para reduzir o impacto de danos nos cabos.
O próprio switch não executa protocolos de anel ou lógica de failover.
A redundância é alcançada na camada física ou por equipamentos de upstream - mantendo este dispositivo simples e previsível.
PoE na Borda de Campo
Quatro portas de cobre fornecem saída PoE IEEE 802.3af, cada uma capaz de alimentar um dispositivo de campo diretamente.
Equipamentos alimentados tipicamente incluem:
Câmeras IP fixas
Pontos de acesso sem fio compactos
Sensores industriais habilitados para PoE
Pequenos terminais de monitoramento

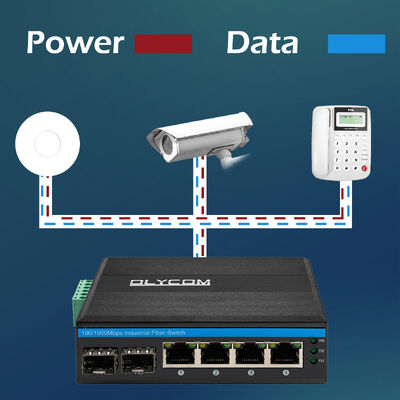

Energia e dados são entregues através de um único cabo Ethernet, eliminando:
Adaptadores de energia locais
Fiação de energia adicional
Pontos de falha extras em ambientes hostis
Isso é especialmente valioso em gabinetes externos, gabinetes à beira da estrada e locais industriais distribuídos.
Comportamento de Tráfego e Integridade de Dados
O IM-FP244FE encaminha o tráfego usando um mecanismo de armazenamento e encaminhamento, priorizando a estabilidade sobre a otimização de latência.
Os quadros são totalmente recebidos e verificados antes da transmissão, reduzindo a propagação de erros pela rede.
Mecanismos de controle de fluxo regulam automaticamente o tráfego quando ocorre congestionamento, prevenindo a perda de pacotes durante rajadas temporárias de câmeras ou sensores.
O buffer interno permite que o switch lide com o tráfego simultâneo de dispositivos PoE sem instabilidade, mesmo quando a largura de banda da fibra é limitada.
Construído para Estresse Elétrico e Ambiental
A plataforma de hardware é projetada para ambientes onde ruído elétrico e extremos de temperatura são normais, não excepcionais.
Características de design chave incluem:
Invólucro metálico IP40 para resistência à poeira
Imunidade industrial a EMI/EMS
Operação estável de -40°C a +75°C
Alta tolerância à umidade sem condensação
O switch permanece confiável perto de motores, subestações, sistemas ferroviários e equipamentos industriais pesados.
Filosofia de Entrada de Energia

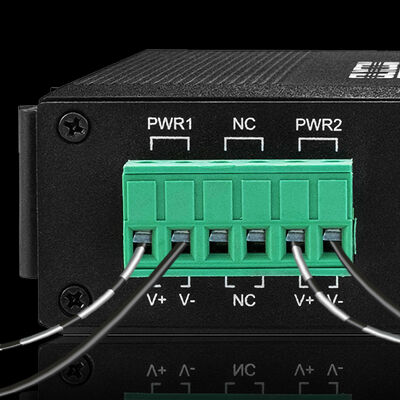

Uma ampla faixa de entrada DC permite que o switch opere a partir de:
Barramentos DC industriais
Sistemas de energia com bateria de backup
Fontes de energia solar ou remota
Proteção contra polaridade reversa reduz erros de fiação durante a instalação.
Baixo consumo de energia ociosa suporta design sem ventoinha e longa vida útil.
Cenários de Implantação Típicos
1. Nós de Câmera PoE Redundantes
Usado em parques industriais, túneis ou perímetros de fábricas onde o tempo de atividade da câmera é crítico e os caminhos de fibra devem ser protegidos.
2. Clusters de Sensores Distribuídos
Agrega múltiplos sensores PoE em áreas de processo e envia dados para cima através de links de fibra redundantes.
3. Gabinetes à Beira da Estrada e Ferroviários
Fornece energia e conectividade a dispositivos de monitoramento e controladores, mantendo caminhos de fibra duplos para o centro de controle.
4. Pontos de Monitoramento de Energia e Utilidades
Instalado em subestações, estações de bombeamento ou instalações de tratamento de água onde o acesso físico é limitado e o tempo de inatividade é caro.
5. Locais Industriais Hostis
Adequado para ambientes de mineração, metalurgia e petroquímicos onde poeira, vibração e interferência elétrica são inevitáveis.
Por Que Este Modelo Existe
O IM-FP244FE não é um switch gerenciado simplificado.
É um dispositivo de borda PoE construído especificamente com redundância física.
Ele troca flexibilidade de configuração por:
Simplicidade elétrica
Comportamento previsível
Estabilidade a longo prazo
Para sistemas industriais que precisam de PoE na borda e resiliência de fibra upstream - sem complexidade de software,
O IM-FP244FE se encaixa naturalmente no projeto.
