24 portas 2.5G Smart Manageable PoE Fiber Switch
Especificações
| Nome do produto |
24 portas 1G 2.5G Industrial PoE Fiber Switch (12F+12TP) |
| Número do modelo. |
IM-FP121212GW |
| Porto |
Portas SFP de 12 x 1000Mpbs
12 x10/100/1000M UTP RJ45 ((Suporte de detecção automática MDI/MDIX)
|
| Padrão |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificador da VLAND |
4096 |
| Quadro Jumbo |
9.6KB |
| Tamanho da tabela de endereços MAC |
8K |
| Poe Standard |
IEEE802.3af, IEEE802.3at |
| Características de comutação |
Modo de transmissão: armazenamento e encaminhamento
Largura de banda do sistema: 108 Gbps (sem engarrafamento)
Tamanho da DRAM: 128M
Dimensão do flash: 16M
Tamanho do buffer de pacotes: 4 Mb
ID das VLAND: 4096
Tabela de endereços MAC Tamanho: 8K
Jumbo Frame: 9,6KB
|
| Mídia de rede |
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100/1000BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
Distância de transmissão da porta SFP: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Lâmpadas LED |
Energia, rede, fibra |

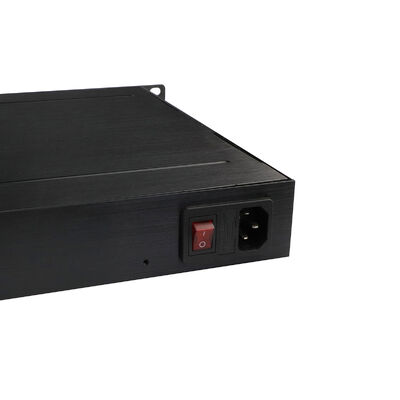

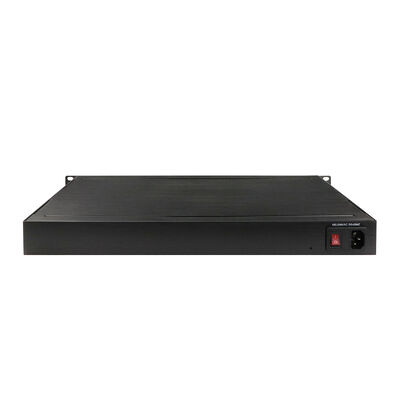

| Fornecimento de energia |
Voltagem de entrada: AC220V
Entrada de potência não polar: suporte
|
| Meio Ambiente |
Temperatura de funcionamento: -40° ∼75°C
Umidade de funcionamento: 5%~95%, não condensante
|
| Certificação |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
| Informações mecânicas |
Classe de segurança: IP30
Dimensões: 483 x 294,6 x 44,5 mm
|
| Garantia |
Substituição no prazo de 1 ano; reparação em 3 anos |
O que é?
O IM-FP121212GW é um interruptor PoE Ethernet industrial totalmente gerenciado projetado para ambientes onde um grande número de dispositivos com energia, ligações de fibra de longa distância,e o controlo centralizado devem coexistir de forma fiável.
É construído para redes industriais que não podem depender de sistemas de energia separados, interruptores dispersos ou intervenção manual frequente.
Este dispositivo combina entrega de PoE de alta densidade, conectividade de backbone baseada em fibra e gerenciamento de nível industrial em uma única plataforma.
Uma vez implantado, torna-se um nó de infraestrutura estável, fornecendo energia, encaminhando dados e aplicando as políticas da rede continuamente, 24 horas por dia.
O que ele liga
Doze portas Gigabit RJ45 fornecem acesso denso para equipamentos industriais de ponta.
Cada porta de cobre negocia automaticamente as configurações de velocidade e duplex e fornece dados e energia elétrica através de um único cabo Ethernet.
Os dispositivos conectados típicos incluem:
Câmaras IP
Pontos de acesso sem fios
Sistemas VoIP e intercomunicadores
Terminais industriais com PoE
Doze portas de fibra SFP Gigabit formam a espinha dorsal óptica da rede.
Estes portos suportam fibras de modo único e multimodo, permitindo distâncias de ligações locais curtas até 100 km.
Isso permite que o interruptor fique no centro de grandes locais industriais, corredores ferroviários, redes de serviços públicos ou instalações em escala de campus.
Como é entregue o poder
A funcionalidade PoE é incorporada diretamente no switch.
Todas as doze portas de cobre estão em conformidade com a norma IEEE 802.3af, fornecendo até 15,4 W por porta.
O orçamento total de energia PoE atinge 340 W, permitindo que todos os dispositivos conectados sejam alimentados simultaneamente sem injetores externos.
A energia é fornecida inteiramente através de cabos Ethernet padrão de categoria 5.
Não são necessários adaptadores de alimentação locais no lado do dispositivo.
Isto simplifica a instalação, reduz os pontos de falha e reduz os custos de manutenção a longo prazo, especialmente em locais externos ou de difícil acesso.
Como se comporta na rede
O IM-FP121212GW é um interruptor industrial gerenciado.
Não se comporta passivamente.
Controla ativamente como o tráfego se move, como as falhas são tratadas e como os dispositivos são isolados.
Mecanismos de proteção de anel e protocolos de árvore de abrangência permitem que a rede se recupere de falhas de ligação em milissegundos.
Isso é essencial em grandes implantações de PoE, onde a perda de conectividade também pode significar a perda de energia para dispositivos de campo.
O tráfego é processado de forma determinista utilizando o encaminhamento de armazenamento e encaminhamento.
Os dados sensíveis à latência, tais como sinais de controlo ou vídeo em tempo real, podem ser priorizados, enquanto o tráfego não crítico é limitado.
Grandes quadros de dados são manuseados de forma eficiente, evitando congestionamentos sob carga pesada.
Como as redes são segmentadas
O switch suporta vários modelos de VLAN, permitindo que as redes sejam divididas logicamente sem hardware adicional.
O tráfego pode ser separado por:
Porto
Endereço MAC
Sub-rede IP
Protocolo
A tradução VLAN permite que diferentes domínios de rede se interconectem de forma limpa.
O tráfego de transmissão é controlado.
Os fluxos de vídeo e os fluxos de dados em tempo real são encaminhados apenas para onde são necessários, evitando o consumo desnecessário de largura de banda em grandes implantações de câmeras ou sensores.
Como é controlado o acesso
A segurança é reforçada em vários níveis.
Os dispositivos devem autenticar-se antes de acederem à rede.
As portas podem ser restritas por identidade, endereço ou política.
Acesso não autorizado, tentativas de falsificação e uso indevido do endereço são ativamente bloqueados.
O acesso de gestão é protegido por protocolos criptografados.
A configuração, o monitoramento e o diagnóstico podem ser realizados remotamente sem expor a rede a riscos desnecessários.
Como é administrado
O switch suporta vários métodos de gestão para se adequar a diferentes ambientes operacionais.
Os engenheiros podem configurá-lo e monitorá-lo através de:
Acesso à linha de comando
Interface baseada na Web
Sistemas de gestão de rede baseados em SNMP
As atualizações de firmware são protegidas por mecanismos de redundância para evitar que as atualizações falhadas interrompam a operação.
Ferramentas de diagnóstico integradas ajudam a localizar falhas de cabo rapidamente, reduzindo o tempo de resolução de problemas no local.
As funções de sincronização do tempo, registro e monitoramento permitem que o interruptor se integre de forma limpa em plataformas de gerenciamento industrial centralizadas.
Como sobrevive ao ambiente industrial
O IM-FP121212GW foi concebido para funcionar em contínuo sob tensão física e elétrica.
Funciona de forma fiável de -40°C a +85°C.
Tolerância à humidade de 5% a 95%, não condensante.
Uma caixa metálica com classificação IP30 protege os componentes internos da poeira e dos impactos mecânicos.
O interruptor resiste a vibrações, choques, ondas elétricas, descargas eletrostáticas e interferências eletromagnéticas.
É adequado para implantação perto de máquinas pesadas, equipamentos de energia e sistemas ferroviários.
Como é alimentado
O dispositivo utiliza duas entradas de energia DC 48 V não polares.
O projeto não polar simplifica a fiação e reduz os erros de instalação no campo.
As entradas de energia redundantes melhoram a disponibilidade em implantações críticas.
Onde é mais adequado
Redes industriais de vigilância PoE
Alimenta e gerencia sistemas de câmaras em fábricas, minas, usinas petroquímicas e zonas de segurança perimetral.
A otimização multicast melhora a eficiência do vídeo sem ajuste excessivo.
Ambientes de automação em larga escala
Suporta conectividade densa para PLCs, HMI, sensores e terminais habilitados para PoE.
A priorização do tráfego garante que os sinais de controlo sejam entregues de forma fiável.
Transportes e sistemas ferroviários
Projetado para armários à beira da estrada, estações e corredores ferroviários.
As portas de fibra de longa distância suportam implantações lineares, enquanto a proteção de anel garante a continuidade.
O cumprimento das normas ferroviárias permite uma integração segura nas redes de trânsito
Infra-estruturas de energia e serviços públicos
Usado em subestações, parques eólicos e sistemas de monitorização de rede.
Uma ampla tolerância a temperaturas e a fibra de alcance suportam instalações externas e remotas.
Edifícios inteligentes e parques industriais
Funciona como um nó central de distribuição e controlo de PoE.
Separa o tráfego de escritório, produção e segurança, simplificando a gestão centralizada.
Implementações de IIoT preparadas para IPv6
Suporta modelos modernos de gestão e comunicação baseados em IPv6.
Permite a integração escalável de dispositivos IIoT, plataformas remotas e sistemas conectados à nuvem.
Por que existe este modelo
Este interruptor não foi construído para ser mínimo.
Foi construído para ser central.
Existe para as redes em que:
Os dispositivos precisam de energia e dados do mesmo local
As falhas devem recuperar-se automaticamente
O tráfego tem de ser controlado, não apenas encaminhado.
Os ambientes são hostis aos equipamentos comuns.
Para implantações industriais onde a energia, a conectividade e o controlo convergem,
O IM-FP121212GW encaixa naturalmente.
WEB Informações
-
Suporte de diagnóstico de cabo e pode localizar o ponto de falha
-
Suporte ao gerenciamento de IEEE802.3az EEE ((Ethernet Eficiente em Energia), otimize o consumo de energia
-
Suporte STP, RSTP, MSTP, ITU-T G.8032 Ethernet Proteção Anel ((EPR)
-
Apoio QoS, classificação de transporte QoS, CoS, controlo da largura de banda ((direção de entrada/saída), supressão de tempestades, serviços diferenciados
-
Suporte a IEEE802.1q VLAN, porta VLAN, VLAN baseada em Mac, VLAN de sub-rede IP, VLAN de protocolo, conversor VLAN, MVR
-
Suporte à agregação de ligações dinâmicas IEEE802.3ad LACP, agregação de ligações estáticas
-
Suporte ao IGMP/MLD snooping V1/V2/V3, filtragem/modulação IGMP, pesquisa IGMP
-
Relatório do Agente de Apoio do IGMP, espionagem do MLD.
-
Segurança: baseada em porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Suporte ao Cisco® como CLI, gerenciamento da Web, SNMP v1/v2c/v3, Telnet
-
Suporte à atualização de software via TFTP e HTTP, redundância de firmware impede o fracasso da atualização
-
Suporte ao cliente DHCP/Relaio/Snooping/Snooping opção 82/Relaio opção 82
-
Suporte para RMON, MIB II, imagem espelhada, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Suporte para servidor IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Acessórios
| Módulo óptico industrial |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
