Switch Ethernet Industrial Rígido de 5 Portas Fast Ethernet Fibra
Especificação
|
Nome do Produto
|
Switch Industrial Fibra 10/100Mbps (1F+4TP)
|
|
Nº do Modelo
|
IM-FS140FE
|
|
Porta
|
1x Fibra SFP 100M
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
4x RJ45 UTP 10/100M (Suporta detecção automática MDI/MDIX)

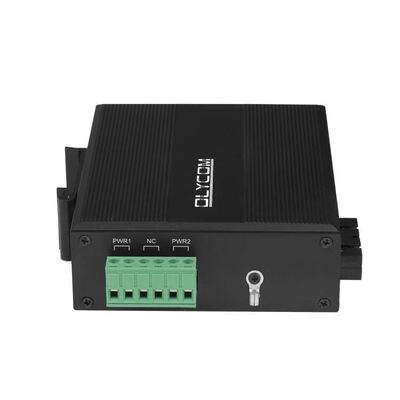

1x Bloco de Terminais de Alimentação de 6 pinos
|
|
Protocolo
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
Recursos de Switching
|
Modo de transmissão: armazenamento e encaminhamento
Atraso de encaminhamento:<10us
Largura de banda do sistema: 1Gbps (sem congestionamento)
Taxa de encaminhamento: 1.488Mpps
MAC: 4K
Tamanho do buffer de pacotes: 1.75Mb
|
|
Mídia de Rede
|
10BASE-T: Par trançado não blindado CAT3, CAT4, CAT5 (≤100m)
100BASE-TX: Par trançado blindado CAT5 ou superior (≤100m)
|
|
LEDs
|
Energia, Fibra, Rede, PoE
PWR: Energia
Fibra: FX1
Ligado: transmissão normal
Desligado: transmissão NÃO normal (módulo óptico defeituoso ou desconectado)
Laranja Cobre: Indicador PoE
Ligado: PoE está funcionando
Desligado: PoE não está funcionando ou este é um dispositivo Não-PoE
Verde Cobre: Indicador de Velocidade
Ligado: velocidade de transmissão é 100Mbps
Piscando: em transmissão
Desligado: Desconectado ou velocidade de trabalho é 10Mbps
|
|
Consumo de Energia
|
Carga total ≤5W
|
|
Fonte de Alimentação
|
Entrada DC redundante de 12V~52V, tipicamente DC12V/DC24V/DC48V
Conexão reversa: suportada
|
|
Ambiente
|
Temperatura de trabalho: -40°C ~ 75°C
Temperatura de armazenamento: -40°C ~ 85°C
Umidade de trabalho: 10%~90%, sem condensação
Umidade de armazenamento: 10%~95%, sem condensação
|
|
Padrões Industriais
|
ESD: IEC61000-4-2, ±15KV ar, ±6KV contato
EFT: IEC61000-4-4, Geral ±6KV
Surge: IEC61000-4-5, Diferencial ±2KV, Comum ±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Classe B) ANSI C63.4: 2014
|
|
Informações Mecânicas
|
Carcaça: Carcaça metálica corrugada, nível de proteção IP40
Dimensão: 114*93*35mm
Método de montagem: Trilho DIN/Montagem em parede
Peso: 0.35Kg/0.45Kg (Líquido/Bruto)
|
|
Garantia
|
3 anos, suporte técnico vitalício
|
Visão Geral do Produto
O IM-FS140FE é um switch industrial Fast Ethernet compacto e não gerenciado, projetado para agregar múltiplos dispositivos de campo e conectá-los via fibra em locais com ruído elétrico e ambientes exigentes.
Comparado com modelos ultra-minimais de 2 portas, ele oferece maior densidade de dispositivos de borda, mantendo a arquitetura de rede simples e determinística.
O switch foca em uma única tarefa:
encaminhamento Ethernet confiável entre dispositivos industriais baseados em cobre e redes de fibra de longa distância — sem configuração, ajuste ou dependência de software.
Função de Rede e Intenção de Design
O IM-FS140FE é tipicamente implantado na camada de agregação de campo.
Ele coleta tráfego Ethernet de vários dispositivos industriais próximos e o encaminha para uma sala de controle, subestação ou gabinete de rede central através de um único link de fibra.
O design assume:
Topologia fixa
Padrões de tráfego previsíveis
Operação ininterrupta de longo prazo
Não há interfaces de gerenciamento e nenhuma alteração de comportamento ao longo do tempo, o que elimina desvios de configuração e instabilidade relacionada a software.

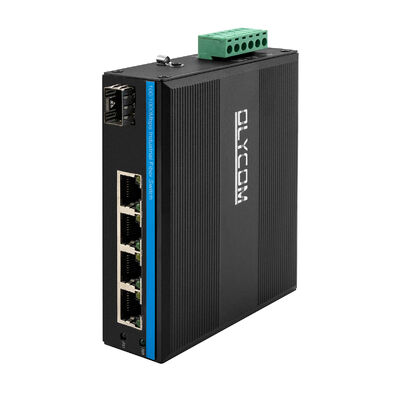

Layout da Interface e Lógica de Conectividade
O switch combina:
Quatro portas Fast Ethernet RJ45 para acesso a dispositivos locais
Uma porta Fast Ethernet SFP para uplink de fibra
As portas de cobre detectam automaticamente a velocidade, o duplex e a polaridade da fiação, permitindo conexão direta a PLCs, sensores, RTUs, HMIs e controladores legados.
A interface SFP suporta ópticas multimodo e monomodo, escalando de links curtos dentro de gabinetes a conexões de longa distância de até 120 km.
Este layout é bem adequado para clusters de dispositivos de pequeno a médio porte que precisam ser estendidos muito além dos limites de distância do cobre.
Características de Tratamento de Tráfego
O encaminhamento de pacotes é baseado em uma arquitetura de armazenamento e encaminhamento, garantindo a integridade do quadro e a conformidade do protocolo.
Mecanismos de controle de fluxo regulam automaticamente o tráfego durante congestionamentos:
IEEE 802.3x para links full-duplex
Back pressure para operação half-duplex
Buffering interno suficiente permite que o switch absorva rajadas de tráfego curtas de múltiplos dispositivos sem perda de pacotes, mesmo quando a largura de banda do uplink está restrita.
Confiabilidade Industrial e Tolerância Ambiental
O IM-FS140FE é construído para operar onde switches comerciais não conseguem.
Seu invólucro metálico fornece proteção IP40 contra poeira e impacto físico.
O design interno atende aos requisitos industriais de EMS, fornecendo resistência contra:
Descarga eletrostática
Transientes elétricos rápidos
Interferência conduzida
O switch opera de forma confiável em uma faixa de temperatura de -40°C a +75°C e tolera alta umidade sem condensação.
Essas características permitem a implantação em gabinetes de controle, gabinetes à beira da estrada, subestações e instalações semi-externas.
Entrada de Alimentação e Estratégia de Instalação
Uma entrada DC de ampla faixa (12–52 V) permite compatibilidade com barramentos de alimentação industriais e sistemas de backup.
Proteção contra polaridade reversa minimiza erros de instalação em campo.
Baixo consumo de energia suporta operação sem ventoinha e reduz o estresse térmico, prolongando a vida útil.
O invólucro compacto e o design de montagem em trilho DIN permitem instalação rápida em painéis industriais com espaço limitado.
Onde o IM-FS140FE é Tipicamente Usado
Nós de Agregação de Dispositivos de Campo
Coleta dados de múltiplos PLCs, sensores ou controladores e os encaminha para um backbone de fibra em células de manufatura e áreas de processo.
Sistemas de Transporte e Tráfego
Instalado em gabinetes à beira da estrada ou trilhos para conectar controladores de sinal, detectores e equipamentos de monitoramento a sistemas centrais de tráfego ou ferroviários.
Infraestrutura de Energia e Utilidades
Usado em subestações, estações de bombeamento e instalações de tratamento de água para conectar equipamentos de campo distribuídos através de fibra de longa distância.
Locais Industriais Hostis
Adequado para instalações de mineração, petroquímicas e metalúrgicas onde poeira, vibração e ruído elétrico são inevitáveis.
Expansão de Fibra para Redes Legadas
Estende o alcance de dispositivos Ethernet industriais baseados em cobre, convertendo múltiplas conexões locais em um único link de fibra de longa distância.
Por Que Este Modelo Existe
O IM-FS140FE preenche a lacuna entre conversores ultra-minimais e switches industriais totalmente gerenciados.
Ele oferece:
Mais capacidade de dispositivo do que modelos básicos
Menos complexidade do que switches gerenciados
Para redes industriais que precisam de conectividade de borda escalável sem sobrecarga operacional,
o IM-FS140FE é uma escolha prática e estável.
É gerenciado?
R: Não, esta série não é gerenciada.
Temos outra série gerenciada para sua escolha.
Qual método de instalação ele suporta?
R: Ele suporta montagem em trilho DIN e em parede.
Se um kit de montagem especial for necessário, tudo bem, já lidamos com isso antes.
Você pode ajudar a escrever o conteúdo da etiqueta?
R: Sim, por favor, informe-nos se você precisar colocar seu nome de modelo/logotipo/descrição na etiqueta.
O idioma padrão é inglês.
Se for sobre idiomas diferentes, como coreano, italiano ou russo, basta enviar o formato exato, nós copiaremos e colaremos.
Posso ter meu logotipo no dispositivo?
R: Sim, somos um fabricante OEM.
Por favor, envie seu logotipo em formato PS/AI, nós cuidaremos do resto.
O que está na caixa de embalagem?
R: Há um dispositivo, espuma protetora, manual do usuário e cartão de garantia.
Para alguns modelos, haverá material extra, como cabo de console ou suportes de montagem.
