10/100Mbps DIN35 Unmanaged Industrial Edge Switch
Dados técnicos do comutador de rede rápido
|
Nome do produto
|
6 Porta 10/100Mbps Switch de rede de fibra ((2F+4TP)
|
|
Número do modelo.
|
IM-FS240FE
|
|
Porto
|
2x100M Fibra SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metros
4x10/100M UTP RJ45 ((Apoio à detecção automática MDI/MDIX)

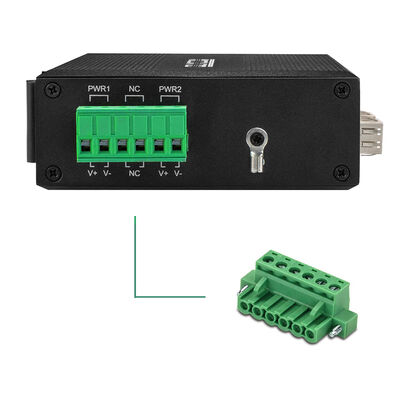

Bloco terminal de alimentação 1x6-PIN
|
|
Protocolo
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Mudança de características
|
Modo de transmissão: armazenamento e encaminhamento
Retardo de envio: < 10 us
Largura de banda do sistema: 1,2 Gbps (sem engarrafamento)
Taxa de encaminhamento: 0,8928Mmps
4K.
Tamanho do buffer de pacotes: 1,75 Mb
|
|
Mídia de rede
|
10BASE-T: CAT3, CAT4, CAT5 par torcido não blindado ((≤ 100m)
100BASE-TX: CAT5 ou superior par torcido blindado ((≤ 100m)
|
|
Lâmpadas LED
|
Energia, Fibra, Rede, PoE
PWR: Poder
Fibras: FX1, FX2
Ligado: transmissão normal
Desligado: a transmissão NÃO é normal (módulo óptico defeituoso ou desconectado)
Laranja de cobre: indicador PoE
O PoE está a funcionar.
Desligado: PoE não está funcionando ou este é um dispositivo não-PoE
Verde cobre: indicador de velocidade
Ligado: velocidade de transmissão 100 Mbps
Clinch: em transmissão
Desligado: desconectado ou velocidade de trabalho é de 10 Mbps
|
|
Consumo de energia
|
Carga total≤5W
|
|
Fornecimento de energia
|
Entrada DC12V~DC52V redundante, normalmente DC12V/DC24V/DC48V
Conexão reversa: suporte
|
|
Meio Ambiente
|
Temperatura de funcionamento: -40°C 75°C
Temperatura de armazenagem: -40°C ∼85°C
Umidade de funcionamento: 10%~90%, não condensante
Humidade de armazenamento: 10%~95%, não condensante
|
|
Normas do sector
|
ESD: IEC61000-4-2, ±15KV de contacto com ar, ±6KV
EFT: IEC61000-4-4, Geral ±6KV
Força: IEC61000-4-5, diferencial ±2KV, comum ±6KV
|
|
Certificação
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
A norma EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B ((Classe B) ANSI C63.4: 2014
|
|
Informações mecânicas
|
Concha: Concha metálica corrugada, nível IP40
Dimensões: 114*93*35mm

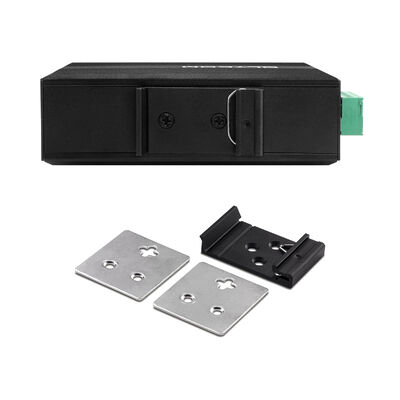

Método de montagem: montagem em trilho/parede
Peso: 0,35 kg/0,45 kg ((Neto/bruto)
|
|
Garantia
|
3 anos, suporte técnico ao longo da vida
|
Construído para agregação de borda em redes industriais
O IM-FS240FE é posicionado como um interruptor de agregação de borda ancorado em fibra para ambientes industriais onde vários dispositivos de campo devem convergir de forma confiável em uma base de fibra.Ao contrário dos conversores de mídia básicos ou dos pequenos switches de contagem de portas, fornece redundância de nível de ligação no lado da fibra e portas de acesso de cobre suficientes para dispositivos agrupados no nível de campo.
Isto torna-o particularmente adequado para gabinetes de controlo, gabinetes à beira da estrada e salas de equipamento onde vários dispositivos baseados em Ethernet precisam ser ligados localmente,enquanto as ligações ascendentes devem permanecer resistentes a longas distâncias.
Redundância sem a complexidade da rede
Com portas de fibra SFP duplas, o IM-FS240FE permite estratégias de redundância simples, como uplinks duplas, caminhos de fibra segmentados,ou rotas de fibra de reserva ̇ sem depender de protocolos de redundância baseados em softwareEm caso de interrupção da fibra, o tráfego pode ser fisicamente redirecionado ao nível da rede, mantendo a continuidade de comunicação para sistemas críticos.
Esta abordagem de redundância baseada em hardware é ideal para ambientes onde os switches gerenciados são impraticáveis, desnecessários,ou indesejável devido a restrições de manutenção ou requisitos de simplicidade operacional.
Transmissão consistente para tráfego de vários dispositivos
Nas redes industriais, os padrões de tráfego são frequentemente explosivos em vez de ciclos de sondagem contínuos, alarmes e uploads de dados sincronizados podem gerar picos repentinos.O IM-FS240FE foi concebido para lidar com tais condições graciosamente, usando armazenamento e encaminhamento, mecanismos de controle de fluxo e amplo buffering para evitar perda de pacotes e comportamento instável.
Como resultado, vários PLCs, sensores ou dispositivos de monitoramento podem operar simultaneamente sem degradar a estabilidade geral da rede, mesmo sob condições de carga máxima.
Projetado para operação de longa duração sem supervisão
Uma vez instalado, o IM-FS240FE deve funcionar continuamente e sem supervisão.ou corrupção de softwareCombinado com o seu gabinete de nível industrial, protecção contra sobretensões e tolerância à temperatura, o dispositivo é adequado para instalações onde o acesso é infrequente e o tempo de inatividade é inaceitável.
Esta filosofia de design reduz significativamente o custo total de propriedade ao longo do ciclo de vida do produto.
Um caminho prático de atualização para redes industriais antigas
Para muitos locais industriais, a substituição de todos os dispositivos Ethernet antigos de uma só vez não é nem viável nem rentável.permitindo que os equipamentos existentes de 10/100 Mbps baseados em cobre permaneçam em serviço ao mesmo tempo em que se estende a conectividade através de fibra de longa distância.
Ao atuar como um nó compacto de agregação e extensão de fibra, suporta a modernização gradual da rede sem perturbar os processos industriais estabelecidos.
Papéis típicos de envio
Em projetos do mundo real, o IM-FS240FE é comumente implantado como:
Um interruptor de agregação de campo dentro de armários industriais
Um nó de extensão de fibra para vários dispositivos Ethernet legados
Um interruptor de ligação ascendente redundante para sub-redes industriais de pequeno a médio porte
Um interruptor de acesso de baixa manutenção em locais difíceis ou remotos
Sua configuração de porta equilibrada e confiabilidade industrial tornam-na um bloco de construção versátil para arquiteturas Ethernet industriais escaláveis.
Acessórios
|
Módulo óptico industrial
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Fornecimento de energia industrial DIN
|
|
O número de veículos deve ser indicado no anexo I.
|
AC220V a DC12V1.67A, -30°C ∼70°C
|
|
O número de veículos deve ser indicado.
|
AC220V a DC24V1A, -30°C~70°C
|
