Olycom 24 Port CCTV PoE Fiber Network Switch
Introdução
O Switch PoE Gigabit de 28 Portas é uma solução de rede avançada projetada para conexões perfeitas com Ethernet 10/100/1000M.
Este dispositivo combina transmissão de dados e fornecimento de energia através de cabos Ethernet, facilitando a instalação de dispositivos como telefones IP, pontos de acesso sem fio e câmeras de rede. Ao suportar os padrões IEEE802.3af/at, o Switch PoE pode detectar e fornecer energia automaticamente a dispositivos compatíveis, tornando as configurações de rede mais eficientes.
Especificação
|
Interface E/S
|
|
Energia
|
AC100-240V 50/60Hz
|
|
Ethernet
|
24*Portas Gigabit PoE
2*Portas Uplink
2*Portas Gigabit SFP
|
|
Solução de Chipset
|
EN8850DH,RTL8238B
|
|
Desempenho
|
|
Largura de Banda
|
56Gbps
|
|
Taxa de encaminhamento de pacotes
|
41.644Mpps
|
|
Cache de memória
|
3Mbit
|
|
Endereço MAC
|
8K
|
|
Jumbo Frame
|
9.6Kbytes
|
|
Modo de transferência
|
Armazenar e encaminhar
|
|
MTBF
|
100000 horas
|
|
Padrão
|
|
Protocolo de Rede
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (Controle de fluxo)
|
|
Protocolo PoE
|
IEEE802.3af(15.4W)
IEEE802.3at(30W)
|
|
Mídia de Rede
|
10Base-T : Cat3, 4, 5 ou superior UTP (≤100m)
100Base-TX : Cat5 ou superior UTP (≤100m)
1000Base-TX : Cat5 ou superior UTP (≤100m)
|
|
Certificado
|
|
Certificado de Segurança
|
CE, FCC, RoHS
|
|
Padrão Ambiental
|
|
Ambiente de Trabalho
|
Temperatura de Trabalho: -10~50°C
Temperatura de Armazenamento: -40~70°C
Umidade de Trabalho: 10%~90%, sem condensação
Temperatura de Armazenamento: 5%~95%, sem condensação
|
|
Indicador de Função
|
|
Indicador
|
PWR(Energia), Luz Verde 1-28(Link&Dados), Luz Amarela 1-24, Botão LED PoE
|
|
PWR
|
Ligado: Ligado
Desligado: Desligado
|
|
Luz Verde 1-28 (Link&Dados)
|
Ligado: Link normal
Desligado: Link bloqueado
Piscando: Transmitindo dados
|
|
Luz PoE Max POE
|
Desligado: indica que o uso de energia PoE é inferior a 90%
Piscando: indica que o uso de energia PoE é de 90% ≤ P ≤ 95%
Ligado: indica que a energia PoE está sendo usada em 95%
|
|
Luz do Switch DIP de Modo
|
Ligado: Extensão ligada
Desligado: Extensão desligada
|
|
Luz Amarela 1-24
|
Ligado: Fornecimento de energia PoE normal
Desligado: PoE não energizado
|
|
Botão LED PoE
|
Seleção de luz bicolor: verde padrão (link de dados), luz amarela do switch (PoE)
|
|
Switch DIP de Extensão
|
DESLIGADO: modo comum, todas as interfaces podem se comunicar entre si, a
distância de transmissão é inferior a 100 metros, a taxa de transmissão é 10/100/1000M
adaptativa; O modo AI da porta está desativado
LIGADO: Modo de extensão de link, portas 17-24 forçam 10M, link 250M (habilita watchdog PoE), o modo AI da porta está habilitado;
|
|
Estrutura Física
|
|
Tamanho da Estrutura
|
Dimensões do Produto: 440*280*44mm
Dimensões da Embalagem: 500*365*85mm
Peso Líquido do Produto: 3.565KG
Peso Bruto do Produto: 4.264KG
|
|
Informações de Embalagem
|
Dimensões da Caixa: 520*445*385mm
Quantidade de Embalagem: 5pcs
Peso da Embalagem: 22.3KG
|
|

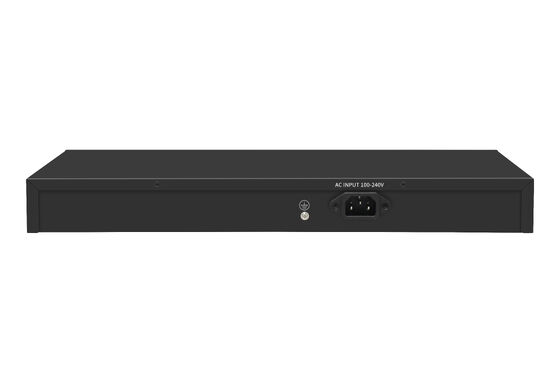

Tensão de Alimentação
|
Tensão de Entrada: AC 100-240 V 50-60Hz
Fornecimento de Energia: 52V /7.69A
|
|
energia
|
Potência da placa não PoE: máximo 15W
Potência PoE: máximo 380W
|
|
Lista de Embalagem
|
Switch 1 PC, Cabo de alimentação 1 PC, Manual do usuário 1 PC, Certificado 1 PC
|
Recursos

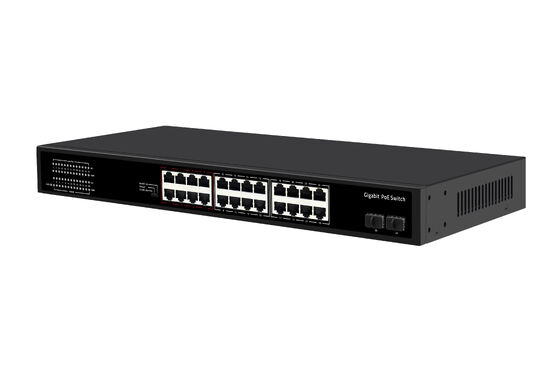

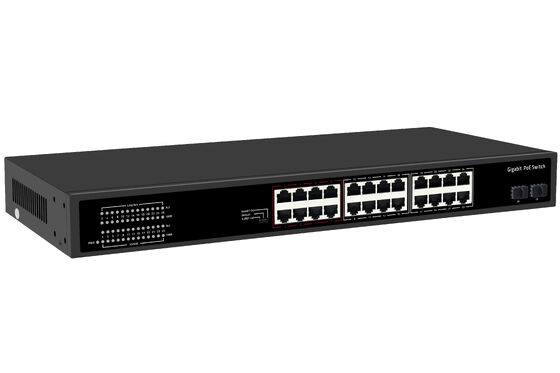

Este switch PoE possui 24 portas gigabit PoE, juntamente com 2 portas uplink e 2 portas Gigabit SFP.
Ele oferece suporte robusto para vários padrões Ethernet, garantindo transmissão de dados suave e de alta velocidade.
O dispositivo vem com recursos inteligentes, como detecção automática de energia, configuração de zero configuração e suporte para diferentes modos VLAN. Ele também inclui proteções contra surtos elétricos e descargas eletrostáticas, garantindo confiabilidade em vários ambientes.
Aplicações
Este switch PoE é perfeito para indústrias que exigem soluções de rede de alto desempenho, como os setores de telecomunicações, educação, governo e segurança.
É usado em aplicações que variam de redes privadas de banda larga a transmissão multimídia, oferecendo a capacidade de transmitir simultaneamente sinais de controle, imagens e dados.
A versatilidade do dispositivo também se estende ao monitoramento em tempo real e videoconferência, garantindo integração perfeita em vários ambientes de rede.
