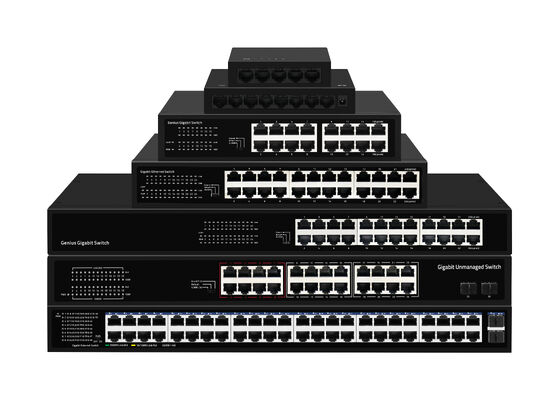

Switch PoE CCTV de 24 portas Olycom com uplinks de fibra 2,5G
Destaques do produto
- Portas PoE de 24*1 Gbps + 2 portas SFP de 2,5 Gbps
- Suporte IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.3ab, IEEE802.3z
- As portas Ethernet suportam 10/100/1000 Mbps autoadaptáveis
- Suporta inversão automática de porta (Auto MDI/MDIX)
- Adote um mecanismo de troca de armazenamento e encaminhamento
- As portas PoE ativam automaticamente o modo watchdog PoE nos modos Extend e VLAN
- Função de alarme de loop de suporte
- Os LEDs indicadores do painel monitorarão o status de funcionamento e auxiliarão na análise de falhas
- As portas 1-2 suportam HiPoE 60W
- Suporta prioridade PoE habilitada por padrão, com uma ordem de prioridade de 1 a 24
Recursos de hardware
|
Descrição
|
Especificação
|
|
Modelo
|
OM-2(2)2424-PSE-GE
|
|
Interface
|
Portas PoE de 24*1 Gbps
2 portas SFP de 2,5 Gbps
|
|
Padrão de porta
|
IEEE 802.3: Protocolo Ethernet Media Access Control (MAC)
IEEE 802.3i: Ethernet 10BASE-T
IEEE 802.3u: Ethernet rápida 100BASE-TX
IEEE 802.3ab: Ethernet Gigabit 1000BASE-T
IEEE 802.3z: Ethernet 1000BASE-X Gigabit (fibra óptica)
IEEE 802.3x: Controle de Fluxo
|
|
Trocando largura de banda
|
58 Gbps
|
|
Taxa de encaminhamento de pacotes
|
43,15 Mpps
|
|
Buffer de pacotes
|
8,4 Mbits
|
|
Tabela de endereços MAC
|
16K
|
|
Quadro Jumbo
|
12 KB
|
|
VLAN
|
Faixa de VLAN 1-4094, VLAN ativa máxima é 31
|
|
Método de transmissão
|
Armazenar e encaminhar
|
|
Padrão PoE
|
IEEE802.3af (15,4W)
IEEE802.3at (30W)
|
|
Tensão de saída da porta PoE
|
CC 44-57V
|
|
Portas PoE
|
Portas 3-24 saída de energia PoE <30W
As portas 1-2 suportam HiPoE 60W
|
|
Orçamento de energia PoE
|
280W
|
|
Fonte de energia
|
CA 100-240 V 50/60 Hz
CC 52V 5,77A
|
|
Consumo de energia da placa-mãe
|
15,59W
|
|
Informações da estrutura
|
Dimensões do produto: 440*204*44mm
Dimensões da embalagem: 500*290*85mm
Peso líquido do produto: 2,84 kg
Peso Bruto do Produto: 3,42KG
|
|
Informações de embalagem
|
Dimensões da caixa: 520*445*310mm
Quantidade de embalagem: 5PCS
Peso da embalagem: 18,1 kg
|
|
Conteúdo do pacote
|
Interruptor 1 unidade, cabo de alimentação 1 unidade, manual 1 unidade, certificado de inspeção 1 unidade, kit de montagem em rack 1 par
|
|
Quantidade de ventiladores
|
0
|
|
Instalação
|
Desktop, montagem em rack
|
|
Proteção contra surtos
|
Surto de porta: modo comum 6KV, modo diferencial 2KV (Classe C)
ESD eletrostático: Ar 8KV, Contato 6KV (Classe B)
Fonte de alimentação: modo comum 4KV, modo diferencial 2KV (Classe B)
|
|
Temperatura operacional
|
0~40°C
|
|
Temperatura de armazenamento
|
-40~70°C
|
|
Umidade de Operação
|
10%~90%, sem condensação
|
|
Umidade de armazenamento
|
5%~95%, sem condensação
|
|
LED verde PWR
|
Ligado: ligado
Desligado: desligado
|
|
Portas 1-24
|
LED verde aceso: Link de 1 Gbps normal
LED amarelo aceso: Link 10/100Mbps normal
Desativado: link bloqueado
Piscando: Transmissão de dados
Piscando Lento: Quando um loop local ou entre produtos é detectado, a porta piscará lentamente
|
|
LED amarelo PoE
|
Ligado: PoE ligado
Desligado: PoE desligado
|
|
Portas 25-26
|
LED verde aceso: Link de 2,5 Gbps normal
LED amarelo aceso: Link de 1Gbps normal
Desativado: link bloqueado
Piscando: Transmissão de dados
|
|
LED verde máximo PoE
|
Desligado: indica que o uso de energia PoE é inferior a 90%
Piscando (uma vez por segundo): indica que o uso de energia PoE de 90% ≤ P ≤ 95%
Ligado: Indica que a energia PoE é usada em 95%<P<100%
|
|
Botões de modos VLAN/Padrão/Estender
|
VLAN: modo VLAN, as portas 1 a 22 são isoladas umas das outras, comunicando-se com as portas 25 a 26 e ativam automaticamente o modo watchdog PoE
Padrão: modo normal, todas as portas podem se comunicar entre si, a distância de transmissão é de 100 metros, a taxa de transmissão é 10/100 // 1000 Mbps adaptável (PoE Watchdog desligado)
Estender: modo Estender, quando a porta PoE está no modo Estender, as portas 17-24 forçam 10 Mbps para estender a distância de transmissão para 250 metros e ativam automaticamente o modo watchdog PoE
|
Diagrama de montagem
Estrutura de controle de qualidade
