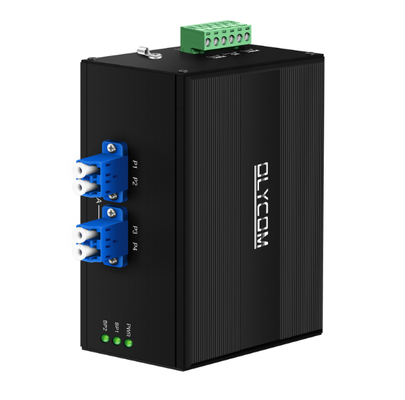

Módulo de comutação de desvio de fibra de dupla potência com recurso de atraso inteligente DIP AC/DC Input DIN Rail

Unidade de bypass de fibra de alimentação dupla Olycom AC/DC

• Projetada como um guardião de caminho óptico à prova de falhas para infraestruturas de comunicação de fibra de alta densidade, esta unidade de bypass de fibra da Olycom oferece transmissão de sinal óptico consistente e ultraestável em cenários operacionais complexos. Ele integra circuitos de comutação óptica independentes com arquitetura de fonte de alimentação dupla AC/DC, equipado com um interruptor de controle de atraso DIP personalizável para adaptar com flexibilidade testes ópticos automatizados, monitoramento de rede em tempo real e cenários de proteção de link de emergência.
• Quando ocorrem anormalidades de energia ou tempo de inatividade do equipamento, o módulo redireciona automaticamente os sinais de fibra para desviar os canais para evitar a interrupção total da rede. Sua caixa metálica compacta de nível industrial suporta instalação em trilho DIN, combinando perfeitamente com gabinetes de comunicação industrial, quadros de distribuição óptica de data centers e sistemas de bancada de testes ópticos, servindo como um componente crítico de confiabilidade para sustentar a transmissão ininterrupta de dados por fibra.

Visão geral da comutação DIP

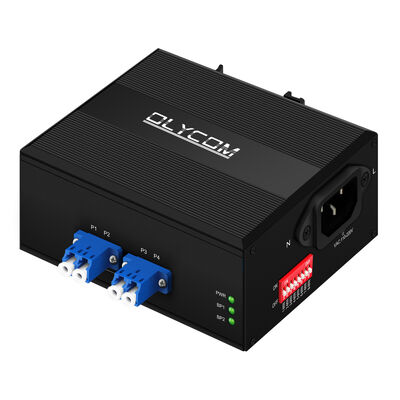

Esta unidade de bypass de fibra é equipada com um conjunto de chaves DIP deslizantes de 8 posições dedicadas exclusivamente ao controle de tempo de atraso na inicialização.

Cada alternância corresponde a um parâmetro de atraso fixo de 1 a 8 minutos, oferecendo configuração manual com um clique, sem software ou controladores externos.

É um recurso central de personalização feito sob medida para testes ópticos e cenários de recuperação de rede em estágios.

Lógica de Trabalho Central

1. Padrão de fábrica (todos os interruptores DIP DESLIGADOS)
Quando cada interruptor permanece na posição OFF, o circuito do temporizador de atraso é totalmente desativado. Após a restauração da energia, o bypass de fibra retorna instantaneamente aos caminhos ópticos normais de trabalho com tempo de espera zero, o que se adapta à maioria das implantações de monitoramento de comunicação padrão que exigem recuperação imediata do link após a recuperação da energia.

2. Ativação de atraso (interruptor único LIGADO, outros DESLIGADOS)
Gire um botão DIP designado para ON para acionar a função de temporização; cada posição é mapeada para uma duração fixa de contagem regressiva:
1-MIN DIP ON: retenção de 1 minuto no estado de bypass antes de voltar ao canal óptico normal
DIP ON de 2 minutos: atraso de 2 minutos
DIP ON de 3 minutos: atraso de 3 minutos
DIP ON de 4 minutos: atraso de 4 minutos
DIP ON de 5 minutos: atraso de 5 minutos
DIP ON de 6 minutos: atraso de 6 minutos
DIP ON de 7 minutos: atraso de 7 minutos
DIP ON de 8 minutos: atraso de 8 minutos

3. Sequência completa de operação com atraso habilitado
Ocorre queda de energia → a unidade salta automaticamente para ignorar o caminho óptico para manter a fibra do backbone conectada
A fonte de alimentação se recupera → o cronômetro inicia a contagem regressiva de acordo com o valor predefinido DIP
Durante a janela de contagem regressiva, o módulo permanece bloqueado no modo bypass e não reverterá para o canal normal
Uma vez decorrido o tempo predefinido, o interruptor óptico volta automaticamente para o modo de roteamento de sinal padrão

Principais regras de uso

Coloque apenas uma chave DIP em ON por vez; vários interruptores ativados simultaneamente causarão mau funcionamento da lógica de temporização e comportamento de atraso indefinido.
Qualquer ajuste nas configurações DIP só terá efeito depois que o dispositivo passar por um ciclo completo de alimentação.
O temporizador é reiniciado automaticamente se a energia for cortada novamente durante a fase de contagem regressiva.

Cenários de aplicação para função DIP Delay

1. Teste automatizado de lote de componentes ópticos

Os engenheiros definiram um atraso de 1 a 8 minutos para reservar tempo suficiente para calibração do instrumento, amostragem de dados e reinicialização do equipamento sem troca inesperada do caminho óptico no meio do teste.

2. Recuperação de falhas de rede em vários estágios
Para redes de fibra de grande escala com vários dispositivos em cascata, as configurações de atraso escalonadas evitam a comutação simultânea de caminhos ópticos em massa que pode desencadear picos de sinal transitórios ou oscilações de link.

3. Manutenção de equipamentos no local
Ao substituir transceptores ópticos ou nós intermediários, os técnicos definem um atraso maior para manter a conectividade de bypass durante toda a janela de manutenção sem reconfiguração manual.

4. Sistemas de transmissão óptica industrial
A comutação temporizada estável evita a alternância frequente do caminho óptico causada por quedas momentâneas de energia em ambientes de energia severos de fábrica, energia e trânsito ferroviário.

Principais recursos

1. Desempenho óptico premium
Possui perda de inserção ultrabaixa e atenuação mínima de sinal induzida por comprimento de onda/temperatura/polarização, combinada com excelente supressão de diafonia para eliminar interferência de sinal entre canais de fibra; versões de fibra multimodo e monomodo atendem às demandas de transmissão de sinal óptico de banda completa.


2. Controle flexível de atraso de tempo
Chave seletora DIP multivelocidade integrada com modos de atraso ajustáveis ​​de 1 a 8 minutos; o padrão de fábrica desativa a função de atraso para comutação instantânea, permitindo tempo de disparo personalizado para fluxos de trabalho de testes ópticos automatizados.


3. Entrada redundante de energia dupla

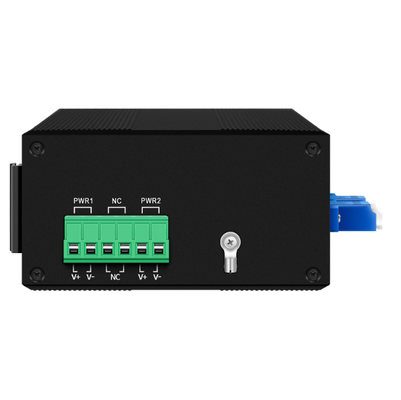

Suporta acesso de alimentação dupla de ampla faixa de 12–52 VCC e 110–240 VCA com proteção de polaridade reversa integrada, evitando efetivamente que incompatibilidades de fonte de alimentação danifiquem componentes ópticos e elétricos internos.


4. Adaptabilidade Industrial Robusta
Ampla faixa de temperatura operacional de -20°C a 70°C, gabinete de metal à prova de poeira IP40, longa vida útil de mais de 100 milhões de ciclos de comutação e velocidade de comutação de sinal rápida ≤10ms para operação industrial contínua de longo prazo.


5. Implantação compacta e fácil
Portas de fibra LC padrão e conectores de alimentação de terminal industrial; O design de montagem em trilho DIN economiza espaço no gabinete, perfeitamente compatível com sistemas de comunicação de fibra integrados de alta densidade.

Dimensão
