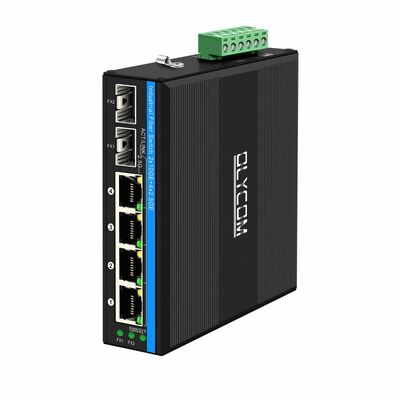

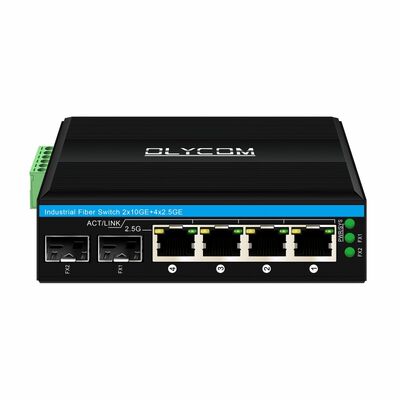

O guardião silencioso da sua rede industrial – Switch 10G não gerenciado com durabilidade incomparável
Especificação
|
Item
|
Parâmetros
|
|
Padrões e Protocolos
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3bz (2500Base-T)
IEEE 802.3ae (10GBASE-SR/LR/ER)
IEEE 802.3az (Ethernet com eficiência energética)
IEEE 802.3x (controle de fluxo)
IEEE 802.3af PoE (15,4 W)
IEEE 802.3at PoE+ (30W)
|
|
Gerenciamento
|
Não gerenciado
|
|
Função PoE
|
Portas PoE: Porta 1/2/3/4
Potência de saída: 15,4 W ~ 30 W
Atribuição de pinos PoE: 1,2,3,6 ou 4,5,7,8
|
|
Interfaces Ethernet
|
RJ45: Negociação automática de velocidade, full/half duplex, MDI/MDI-X automático
SFP: Adaptável à taxa automática de 1G/2,5G/10G
|
|
Indicadores LED
|
LED de alimentação/sistema, LEDs de porta RJ45, LEDs de porta óptica SFP
|
|
Trocando desempenho
|
Tabela de endereços MAC: entradas 4K
Taxa de encaminhamento de pacotes: 44,64 Mpps
Capacidade de comutação: 40 Gbps
Suporte para quadro Jumbo: 12 KB
Modo de encaminhamento: armazenar e encaminhar
Latência: <10 μs
|
|
Fonte de energia
|
DC 12 ~ 52 V, entrada de alimentação dupla com proteção contra polaridade reversa
|
|
Consumo de energia
|
Sem carga: 1,9125 W
Carga total: 7,64 W
|
|
Ambiente Operacional
|
Temperatura operacional: -40°C ~ 75°C
Temperatura de armazenamento: -40°C ~ 85°C
|
|
Dimensão Mecânica
|
C × L × A: 114 × 94 × 36 (mm)
|
|
Método de montagem
|
Montagem em trilho DIN / independente de mesa
|
|
Padrões industriais de EMC
|
IEC 61000-4-2 (Descarga Eletrostática ESD)
Descarga de ar: ± 15KV
Descarga de contato: ±8KV
IEC 61000-4-4 (EFT Elétrico Rápido Transiente)
Porta de sinal: ±6KV
IEC 61000-4-5 (imunidade contra surtos de raios)
Porta de sinal: Diferencial ± 2KV, modo comum ± 6KV
|
|
Certificações
|
CE-EMC:
EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Classe B), ANSI C63.4:2014
|
|
Garantia
|
3 anos
|
Indicador LED
|
Indicador
|
Descrição do status
|
|
PWR/SYS
|
Indicador de energia e funcionamento do sistema
|
|
FX1, FX2
|
Aceso sólido: sinal óptico normal
Sólido DESLIGADO: Sem sinal óptico
Piscando: transmissão normal de dados
|
|
RJ45
|
Laranja: Indicador de taxa de porta (Sólido = 2500M; DESLIGADO = 1000M/100M)
Verde: indicador ACT/LINK (piscando = transferência de dados)
|
Principais recursos
- Arquitetura de velocidade híbrida – Combine uplinks de fibra 10G para agregação de alta capacidade e portas de cobre 2,5G para endpoints que exigem muita largura de banda. A negociação automática em 100M/1G/2,5G/10G acomoda facilmente frotas mistas de dispositivos, desde sensores legados até câmeras de última geração.
- Proteção de resistência industrial – Superando os padrões de referência IEC 61000‑4‑2/4/5, o DS‑I14 oferece ESD de descarga de ar de ±15kV, ESD de contato de ±8kV e imunidade a surtos de ±6kV – mantendo sua rede protegida contra distúrbios elétricos, loops de aterramento e quedas de raios.
- Fornecimento de energia Smart PoE+ – Cada uma das quatro portas RJ45 pode fornecer até 30 W (IEEE 802.3at), com atribuição flexível de pinos (1/2/3/6 ou 4/5/7/8) para alimentar câmeras IP, APs sem fio e sensores IoT sem cabeamento extra.
- Silencioso e energeticamente inteligente – O design sem ventoinha elimina ruídos mecânicos e pontos de falha, enquanto o IEEE 802.3az (Energy Efficient Ethernet) reduz a energia ociosa para apenas 1,9 W – uma escolha ecológica para instalações sempre ligadas.
- Simplicidade Zero-Touch – Como um switch não gerenciado, ele não requer configuração, economizando tempo de implantação e reduzindo erros humanos. No entanto, suporta armazenamento e encaminhamento com jumbo frames de 12 KB, garantindo um fluxo de dados suave mesmo sob cargas pesadas.
- Robusto e compacto – Alojado em um chassi de metal durável (114×94×36 mm), ele suporta montagem em trilho DIN e em mesa, cabendo facilmente em gabinetes ou painéis de controle apertados.
Aplicativo
Este switch Ethernet 2,5G se destaca onde a confiabilidade é fundamental.
Na automação de fábrica, ele conecta CLPs, braços robóticos e sistemas de visão mecânica com latência de microssegundos.
Para um transporte inteligente, ele conecta controladores de semáforos e câmeras de vigilância ao longo das rodovias, enfrentando oscilações de temperatura e vibrações. Na automação predial, ele alimenta e conecta painéis de controle de acesso, unidades HVAC e sistemas de iluminação – tudo a partir de um único dispositivo.
Os integradores de segurança apreciarão sua capacidade PoE para câmeras PTZ externas, enquanto as operadoras de telecomunicações poderão implantá-la em estações base e subestações de energia onde a entrada de ampla tensão (12–52 Vcc) e a proteção contra surtos são essenciais.
Desde cidades inteligentes até IoT industrial remota, é a espinha dorsal resiliente que mantém o fluxo de dados sem interrupção, proporcionando tranquilidade nos ambientes mais adversos.
