Olycom Industrial Gigabit PoE EPON GPON
Introdução

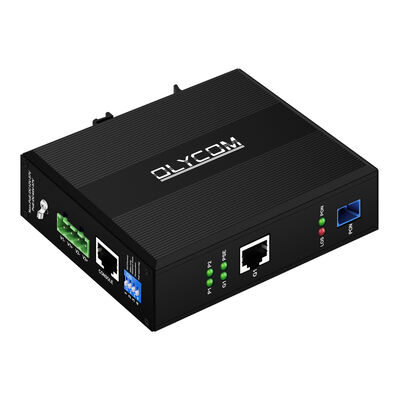

O OLYCOM IM-ON100P é uma unidade de rede óptica xPON de nível industrial robusta, construída para fornecer acesso integrado por fibra e fonte de alimentação PoE para implantações industriais de campo.
Esta ONU de modo duplo suporta perfeitamente as estruturas de acesso EPON e GPON, eliminando a necessidade de manter hardware separado para diferentes dispositivos OLT host PON.
Projetada para suportar condições ambientais industriais extremas, a unidade combina hardware de ampla temperatura, montagem em trilho DIN e proteção de gabinete IP40, juntamente com saída PoE IEEE 802.3af/at.
Integra recursos avançados de encaminhamento de camada 2 e básicos de camada 3 para otimizar a transmissão de alta largura de banda para câmeras de vigilância, sensores industriais e terminais PLC de campo em backbones de fibra óptica passiva.
Watchdog integrado, extensão de transmissão PoE de 250 metros e ferramentas abrangentes de gerenciamento remoto simplificam a operação no local a longo prazo e a solução de problemas em sites industriais não tripulados.
Dados Técnicos
|
Nome do Produto
|
ONU xPON de Porta Única Gigabit Industrial
|
|
Nº do Modelo.
|
IM-ON100P
|
|
PON
|
1*SC/UPC ou SC/APC
|
|
Comprimento de Onda
|
Transmissão: 1310nm
Recepção: 1490nm
|
|
Sensibilidade de Recepção
|
>-28dBm
|
|
Porta LAN
|
1*10/100/1000BASE-T
|
|
Consumo de Energia
|
Tensão de entrada: DC 44-57V
PoE af/at (15,4W/30W)
Conexão reversa: suporte
|
|
Ambiente
|
Temperatura de trabalho: -40℃ ~ 75℃
Temperatura de armazenamento: -40℃ ~ 85℃
Umidade de trabalho: 10%~90%, sem condensação
Umidade de armazenamento: 10%~95%, sem condensação
|
|
EMC
|
EC 61000-4-2 (ESD): Nível 4 (Descarga de Contato ±8kV, Descarga de Ar ±15kV)
IEC 61000-4-4 (EFT): Nível 4 (Energia: +4kV; Porta Ethernet: +2kV)
IEC 61000-4-5 (Surge): Nível 4 (Energia: Modo Comum ±4kV, Modo Diferencial ±2kV)
IEC 61000-4-5 (Surge): Nível 4 (Porta Ethernet: Modo Comum ±4kV, Modo Diferencial ±2kV)
|
|
Segurança
|
Marca CE, comercial
CE/LVD EN60950
|
|
Informações Mecânicas
|
Carcaça: Carcaça metálica corrugada
Classe de segurança: IP40
Dimensão: 138 x 93 x 35mm
Método de montagem: Montagem em trilho DIN
|
|
Garantia
|
3 anos
|
|
Software
|
|
Compatibilidade Padrão
|
Em conformidade com os padrões IEEE 802.3ah e ITU-T G.984
|
|
Proteção de Segurança
|
Suporta supressão de tempestade de broadcast
|
|
Gerenciamento Inteligente
|
Suporta descoberta automática de ONU, detecção de link e atualização remota de software
|
|
Multicast
|
Suporta modo transparente/snooping/proxy IGMP
|
|
Registro Flexível
|
Suporta múltiplos métodos de registro
|
|
Gerenciamento de Largura de Banda
|
Suporta Alocação Dinâmica de Largura de Banda (DBA)
|
|
Isolamento de Rede
|
Suporta configuração de VLAN por porta
|
|
Roteamento
|
Suporta função de roteamento de Camada 3
|
|
Gerenciamento MAC
|
Suporta aprendizado de endereço MAC
|
|
Diagnóstico de Falhas
|
Suporta função de alarme de falha de energia, que é conveniente para solucionar falhas de link
|
|
Controle de Tráfego
|
Suporta limitação de taxa por porta e controle de largura de banda
|
|
Otimização de Transmissão
|
Suporta controle de tráfego por porta
|
Principais Recursos
- Porta PON de modo duplo EPON/GPON compatível com transmissão óptica de 2,5G, adapta automaticamente equipamentos OLT industriais de marcas convencionais sem troca manual de modo
- Porta LAN PoE única de 10/100/1000Mbps compatível com os padrões IEEE 802.3af (15,4W) / at (30W), chave DIP habilita extensão de sinal PoE de longa distância de 250m
- Porta de depuração de console independente para configuração local offline e diagnóstico de falhas de campo sem acesso web
- Mecanismo de watchdog de hardware recupera automaticamente terminais alimentados por PoE offline para evitar desconexão permanente do dispositivo em ambientes industriais instáveis
- Invólucro de proteção metálico corrugado IP40, design de montagem em trilho DIN para caber em gabinetes de controle industrial padrão
- Faixa de temperatura operacional ultralarga de -40℃ a 75℃, operação estável em subestações externas congeladas e oficinas de fábrica de alta temperatura
- Entrada de alimentação DC dupla redundante de 44-57V com proteção contra conexão reversa, evita tempo de inatividade por falha de circuito de alimentação única
- Arquitetura de comutação store-and-forward minimiza a perda de pacotes para streaming de vídeo de alta definição em tempo real e dados de controle industrial
- Desempenho completo de anti-interferência Nível 4 EMC contra interferência ESD, EFT e de surto de equipamentos de energia de fábrica
- Rico suporte a funções de rede: alocação dinâmica de largura de banda DBA, multicast IGMP, isolamento de VLAN por porta, roteamento estático e supressão de tempestade de broadcast
- Suite completa de operação remota incluindo descoberta automática de ONU, atualização remota de firmware, alarme de falha de energia e limitação de taxa de porta
- Plataforma de gerenciamento web integrada com controle de tempo de energia PoE, reinício automático de dispositivos offline, filtragem MAC e políticas de segurança de firewall
Aplicação
1. Backbone de Monitoramento de Vídeo Industrial
Implantado em nós de distribuição de fibra para alimentar câmeras IP PoE em linhas de produção de fábrica, zonas de segurança de perímetro externo e subestações de energia não tripuladas.
A extensão PoE de longa distância elimina a necessidade de caixas de distribuição de energia intermediárias entre gabinetes de fibra e terminais de câmera.
2. Redes de Controle de Processos Industriais
Conecta controladores PLC de campo, sensores de aquisição de dados industriais e módulos de monitoramento de borda em infraestrutura PON óptica passiva.
Roteamento de Camada 3 e isolamento de VLAN separam o tráfego de sinal de controle dos dados de vídeo para garantir a prioridade de transmissão de controle industrial.
3. Locais de Campo Externos Não Tripulados
Adequado para monitoramento de beira de estrada, coleta de dados em áreas de mineração e redes de borda de estações de energia nova eólica/solar.
Hardware de ampla temperatura e resistência a surtos eliminam danos causados pelo clima externo severo e interferência de raios.
4. Acesso Óptico FTTO/FTTB Empresarial
Serve como terminal de acesso por fibra para edifícios de escritórios em parques industriais, zonas de escritórios de fábrica e redes de filiais de campus.
A saída PoE integrada reduz os custos de implantação de switches PoE adicionais para telefones VoIP de mesa e pequenos dispositivos de vigilância.
5. Sistemas Inteligentes de Rede de Transporte
Aplicado em monitoramento de túneis, equipamentos de estações de pedágio rodoviário e redes de sensores wayside ferroviários.
Detecção de loop e bloqueio automático de porta evitam tempestades de broadcast acionadas por erros de fiação de campo.
6. Sistemas Inteligentes de Infraestrutura Pública Municipal
Suporta monitoramento de iluminação pública, sensores de qualidade do ar ambiental e sistemas de câmeras de segurança pública comunitária implantados em redes PON de fibra municipal.
Agendamento de energia PoE programado via console web reduz o consumo de energia desnecessário para terminais de campo ociosos.
Watchdog PoE
